Werkstatthandbuch für Volkswagen 02E 6-Gang-Doppelkupplungsgetriebe
Schnellstart-Anleitung für das 6-Gang-Doppelkupplungsgetriebe 02E von Volkswagen. Enthält technische Daten, Anweisungen zum Aus- und Einbau der Kupplung, Mechatronik, Ölwechsel und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Werkstatthandbuch richtet sich an Fachpersonal und Mechaniker für die Wartung und Reparatur des 6-Gang-Doppelkupplungsgetriebes 02E. Es enthält spezifische Anweisungen für Golf Variant (2007, 2010) und Jetta (2005, 2011). Die Einhaltung der Sicherheitsvorschriften und die Verwendung von Spezialwerkzeugen sind für die Verkehrssicherheit unerlässlich.
Technische Daten und Reparaturhinweise
Das Getriebe 02E ist ein Doppelkupplungsgetriebe (DSG). Bei Reparaturen ist strikt auf Sauberkeit zu achten, da Schmutz im Getriebe oder an der Mechatronik zu Ausfällen führen kann. Verwenden Sie nur das vorgeschriebene Getriebeöl. Selbstsichernde Schrauben und Muttern müssen bei jeder Demontage erneuert werden.
Kupplung: Aus- und Einbau
Die Kupplungseinheit (Multi-Kupplung) ist präzisionsgewuchtet. Beim Aus- und Einbau ist äußerste Vorsicht geboten, um ein Verdrehen der Komponenten zu vermeiden. Die Kupplung wird mit einem eingebauten Sicherungsring geliefert. Der Ausbau erfordert den Getriebeausbau und die Sicherung auf einem Montageständer in vertikaler Position.
Mechatronik-Einheit (J743)
Die Mechatronik kann bei eingebautem oder ausgebautem Getriebe gewechselt werden. Vor Arbeiten an elektrischen Komponenten muss der Körper elektrostatisch entladen werden (Berühren eines geerdeten Objekts). Beim Einbau ist darauf zu achten, dass der Geberarm nicht beschädigt wird.
Ölwechsel und Filter
Der Ölfilter muss nicht routinemäßig gewechselt werden, es sei denn, das 60.000-km-Intervall ist erreicht, Metallpartikel im Öl gefunden wurden oder ein mechanischer Defekt vorliegt. Der Ölstand wird über ein Überlaufrohr bei laufendem Motor und einer Öltemperatur zwischen 35 °C und 45 °C eingestellt.
Fehlersuche
Die Fehlersuche erfolgt primär über das geführte Fehlersuchprogramm des Fahrzeugdiagnosetesters. Bei Getriebefehlern reagiert das Steuergerät mit Ersatzfunktionen. Ein „major fault“ (Hauptfehler) führt zum Abschalten von Getriebeteilen und erfordert eine Reparatur.
Wartung des Wählhebels
Die Anleitung beschreibt den Aus- und Einbau des Wählmechanismus sowie die Einstellung des Wählhebelzugs. Bei Fahrzeugen ab 03.2009 gibt es spezifische Änderungen am Wählmechanismus.
Herstellerinformationen
Volkswagen AG
Praktische Hilfe
Typische Probleme
Wählhebel-Touch-Funktion ohne Gangwechsel
Sicherungsclip am Kabelhalter des Wählhebelzugs prüfen; Clip B darf niemals wiederverwendet werden.
Getriebeölverlust
Leckage lokalisieren und reparieren, bevor Öl nachgefüllt wird. Nur Nachfüllen behebt den Defekt nicht.
Kein Rückwärtsgang (Notlauf)
Gleichzeitiges Leuchten aller Wählhebel-Anzeigesegmente deutet auf Notlauf hin; Getriebe muss repariert werden.
Vor der Verwendung
- Fahrzeugdiagnosetester für geführte Fehlersuche bereithalten.
- Spezialwerkzeuge (z.B. V.A.G 1783, T10302, T10303) bereitstellen.
- Bei Arbeiten an elektrischen Komponenten elektrostatische Entladung sicherstellen.
- Getriebeölstand nur bei korrekter Temperatur (35-45 °C) prüfen.
- Selbstsichernde Schrauben und Muttern für den Wiedereinbau bereithalten.
Technische Daten in der Praxis
- Ölfüllmenge (Werksfüllung)
- 6,9 bis 7,2 Liter, abhängig von Fahrzeug und Baujahr.
- Ölwechselmenge (Service)
- Etwa 5,2 Liter.
- Anzugsdrehmoment Überlaufrohr
- 3 Nm.
- Anzugsdrehmoment Ablassschraube
- 45 Nm.

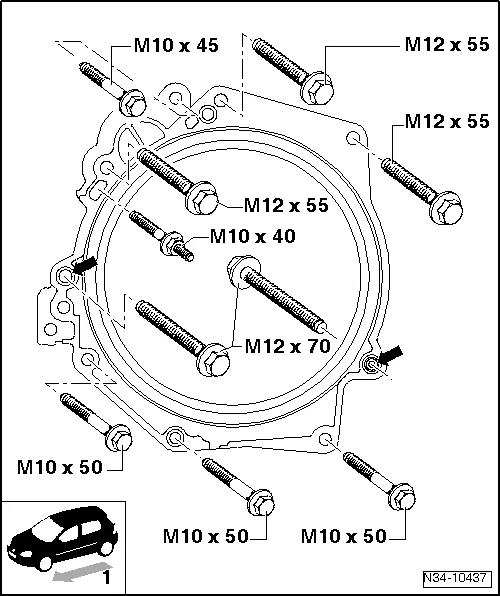

Abbildungen und Diagramme

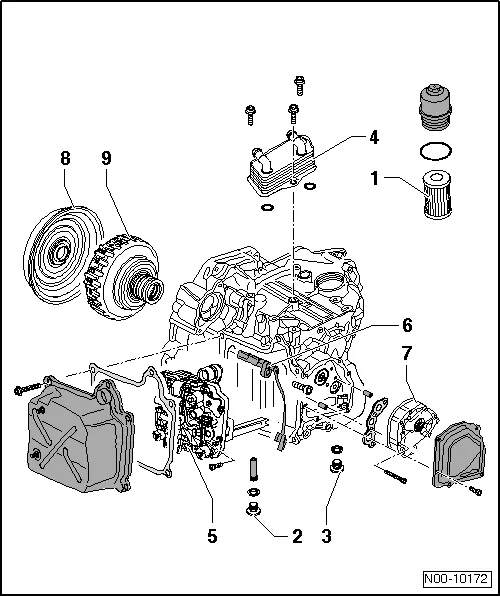

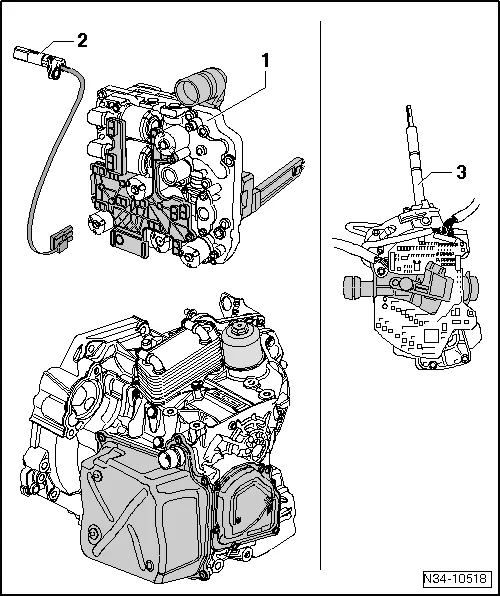

- Übersicht der Getriebekomponenten (Filter, Ablassschraube, Mechatronik, Ölkühler).
- Explosionszeichnung der Multi-Kupplung mit Sicherungsringen.

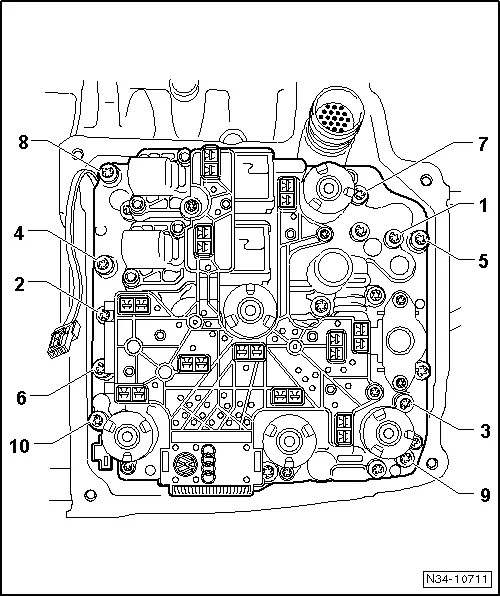

- Anordnung der Mechatronik-Befestigungsschrauben (1-10).

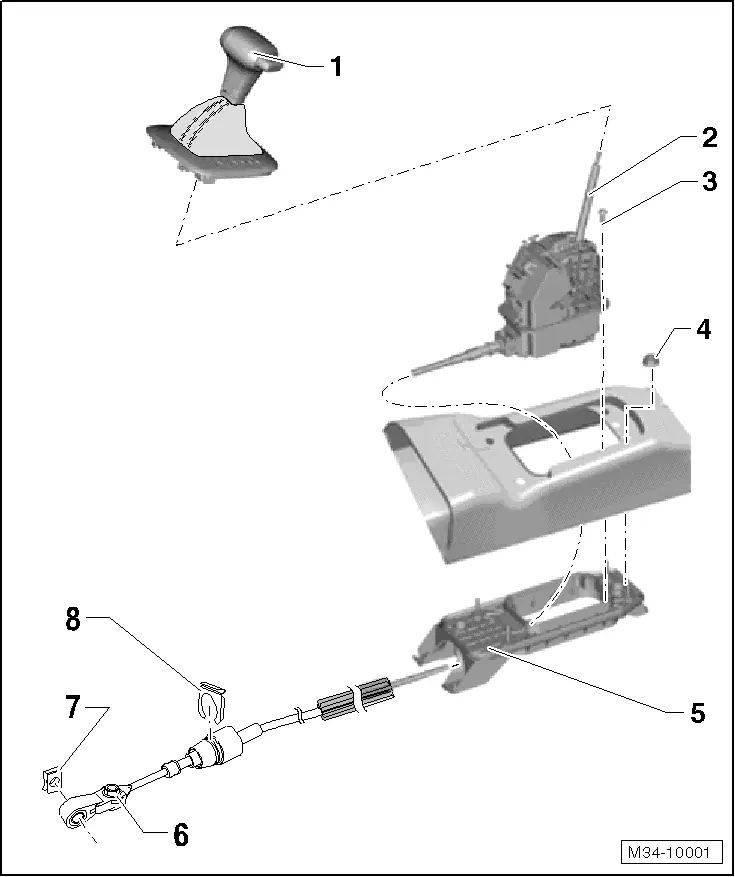

- Wählmechanismus-Übersicht für Fahrzeuge vor und ab 03.2009.
