Diagnose- und Wartungsanleitung für Volkswagen Cabriolet Digifant ECU
Ein umfassender Leitfaden zur Diagnose, Fehlercode-Auslesung und ECU-Reset-Prozedur für Digifant I und II Systeme im Volkswagen Cabriolet, inklusive Pin-Belegungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technischer Leitfaden für die Diagnose und Wartung der Digifant I und II Motorsteuergeräte (ECU) in Volkswagen Cabriolet Fahrzeugen. Es enthält Informationen zur Identifizierung der Komponenten, zur OBD I Fehlerdiagnose, zum Auslesen und Löschen von Fehlercodes sowie zur Durchführung eines ECU-Resets.
Diagnose und Fehlercodes
Die Diagnose erfolgt über den OBD I Anschluss, der sich unter der Schalthebelabdeckung befindet. Zum Auslesen der Codes wird eine Überbrückungsmethode verwendet.
Fehlercodes auslesen
- Zugang zu den Diagnoseanschlüssen unter der Schalthebelabdeckung herstellen.
- Zündung einschalten.
- Überbrückungswerkzeug anschließen: Zuerst den schwarzen Pin 1 (braunes Kabel) mit dem weißen Pin 1 (gelbes Kabel) verbinden.
- Nach 5 Sekunden sollte die OBD CHECK-Leuchte zu blinken beginnen.
- Überbrückung entfernen, Zündung eingeschaltet lassen.
- Anzahl der Blinksignale in der Sequenz notieren.
- Der Code 4444 zeigt an, dass keine Fehler gespeichert sind. Code 0000 beendet die Sequenz.
- Zündung ausschalten.
Fehlercodes löschen
- Zündung ausschalten.
- Überbrückung wie beim Auslesen anschließen.
- Zündung einschalten.
- Nach 5 Sekunden Überbrückung entfernen.
- Die OBD CHECK-Leuchte sollte Code 4444 blinken.
- Zündung ausschalten.
Reset des Digifant I Steuergeräts
Ein Reset ist erforderlich, wenn das Steuergerät ersetzt wurde, der blaue Kühlmitteltemperatursensor bei laufendem Motor getrennt wurde oder Komponenten wie der Luftmengenmesser oder das Drosselklappenpotentiometer ersetzt wurden.
Voraussetzungen:
- Motor auf Betriebstemperatur (80°C).
- Auspuffanlage muss dicht sein.
- Leerlaufstabilisierung muss korrekt funktionieren.
- Alle elektrischen Verbraucher ausgeschaltet.
Prozedur:
- Kurbelgehäuseentlüftungsschlauch vom Emissionskontrollventil abziehen und Schlauch verschließen.
- Motor starten und im Leerlauf laufen lassen.
- Blauen Kühlmitteltemperatursensor abziehen.
- Nach einer Minute Sensor wieder anschließen.
- Motor abstellen.
- Kurbelgehäuseentlüftungsschlauch wieder anschließen.
- Fehlerspeicher wie beschrieben prüfen und löschen.
Herstellerinformationen
Volkswagen AG
Praktische Hilfe
Typische Probleme
Fehlercode 2141/2142
Klopfsensor oder dessen Verkabelung defekt; Steuergerät erkennt kein Klopfsignal.
Fehlercode 2341
Lambdasondenregelung überschritten; Ansaugsystem auf Undichtigkeiten prüfen, CO-Einstellung prüfen oder Verkabelung der Sonde kontrollieren.
Fehlercode 4411
Kraftstoffeinspritzventil defekt; Verkabelung der Einspritzventile oder die Ventile selbst prüfen.
Vor der Verwendung
- Motor auf Betriebstemperatur (80°C) bringen.
- Sicherstellen, dass der Kühlerlüfter mindestens einmal gelaufen ist.
- Alle elektrischen Verbraucher ausschalten.
- Überbrückungskabel oder OBD-Adapter für die Diagnose bereithalten.
Technische Daten in der Praxis
- Digifant I/II
- Motorsteuerungssysteme von Volkswagen.
Abbildungen und Diagramme

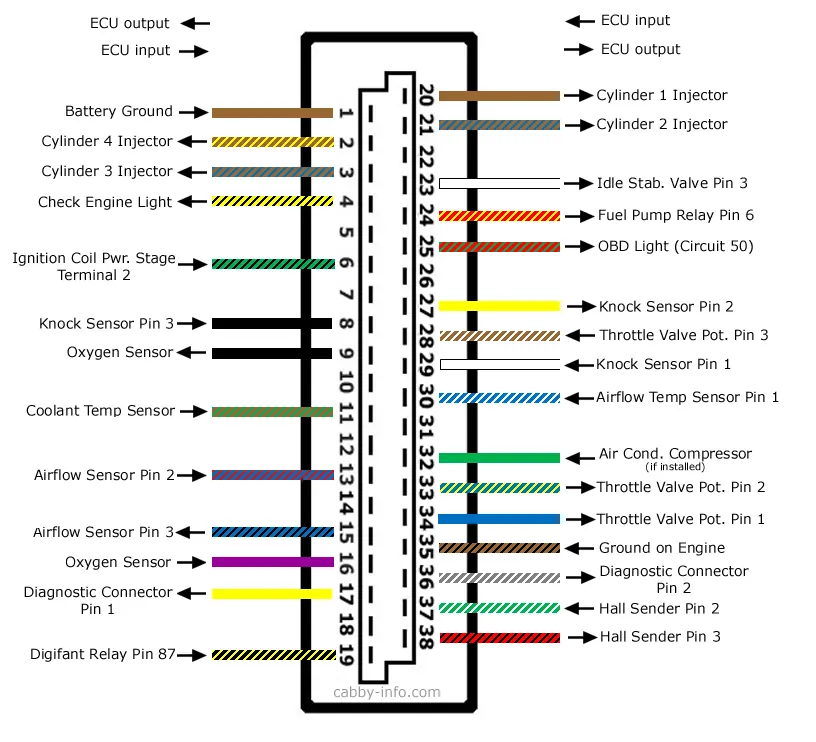

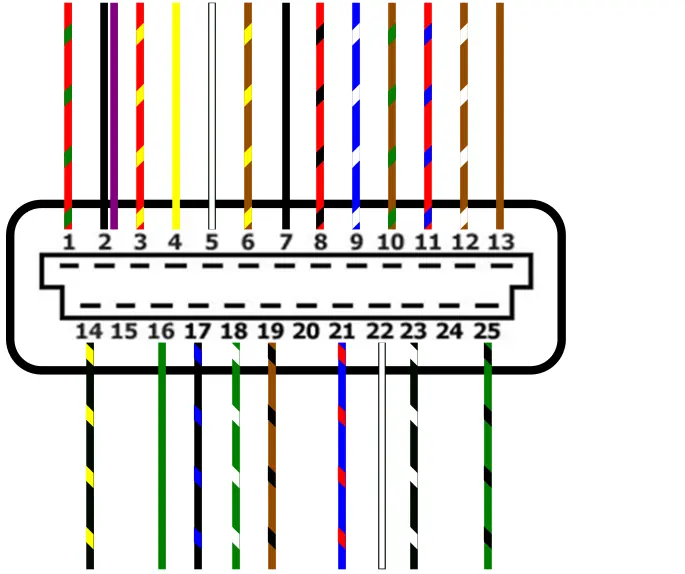

- Die Pin-Belegungsdiagramme für Digifant I und II zeigen die korrekte Verkabelung der ECU-Stecker.

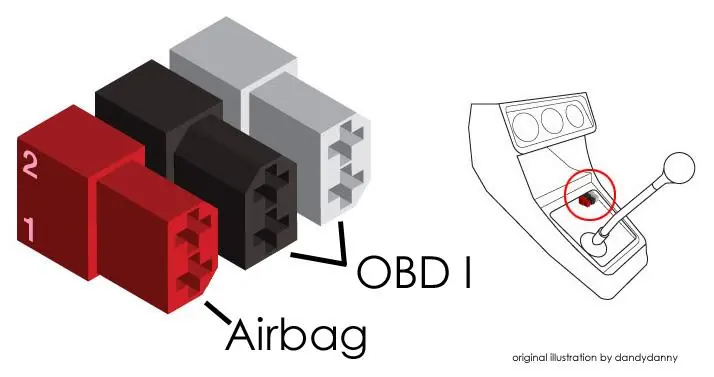

- Das Diagnose-Diagramm zeigt die Position der Anschlüsse unter der Schalthebelabdeckung.
Modellkompatibilität
- Digifant II: 1990-1993 49-State/International (25-Pin) oder 1990 California (25-Pin).
- Digifant I: 1991-1993 California (38-Pin).
