Technische Anleitung für Volkswagen 1.4-LTR. 16V 55kW Motor
Detaillierter technischer Leitfaden für den Volkswagen 1.4-LTR. 16V 55kW Motor. Enthält Informationen zu Motormechanik, Ventilsteuerung, Kraftstoffsystem, Motormanagement und Wartungshinweisen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Selbststudienprogramm für den Volkswagen 1.4-LTR. 16V 55kW Motor. Es ist kein Werkstatthandbuch für Reparaturen, sondern erläutert das Design, die Funktion und die technischen Innovationen dieser Motorengeneration. Wichtige Hinweise betreffen die Verwendung von Spezialwerkzeugen bei Reparaturen und die strikte Einhaltung von Spezifikationen für Kühlmittel und Dichtungen.
Motormechanik

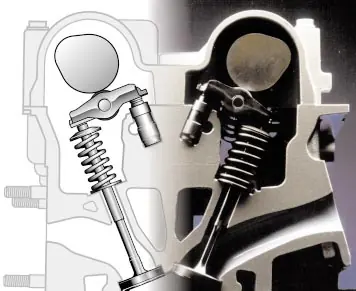

Der Motor zeichnet sich durch ein Kurbelgehäuse aus Aluminium-Druckguss und eine Kunststoff-Ansaugbrücke aus. Die Ventilsteuerung erfolgt über Rollenschlepphebel mit hydraulischen Abstützelementen, was Reibung und bewegte Massen reduziert.
Ventilsteuerung
- Die Nockenwellen sind im Zylinderkopfgehäuse gelagert.
- Die Rollenschlepphebel sind auf hydraulischen Abstützelementen gelagert, die als Drehpunkt dienen.
- Die Schmierung erfolgt über einen integrierten Ölkanal im Abstützelement.
Zahnriementrieb
Der Antrieb ist in einen Hauptantrieb (Kurbelwelle zu Einlassnockenwelle und Kühlmittelpumpe) und einen Verbindungsantrieb (Einlass- zu Auslassnockenwelle) unterteilt. Beide Antriebe verfügen über automatische Spannrollen.
Motormanagement
Das System Magneti Marelli 4AV steuert die Einspritzung und Zündung. Es umfasst eine statische Hochspannungsverteilung, die wartungsfrei ist und keine rotierenden Teile besitzt.
Sensoren
- Motordrehzahlgeber G28: Erfasst die Position der Kurbelwelle über ein 60-2 Geberrad.
- Hallgeber G40: Erfasst die Position der Einlassnockenwelle zur Zylindererkennung.
Wartung und Service
Für Reparaturen am Motor sind spezifische Spezialwerkzeuge erforderlich, darunter der Nockenwellen-Arretierwerkzeug T10016 und verschiedene Montagevorrichtungen für die Kurbelwellendichtflansche. Es ist untersagt, die Kurbelwelle zu lösen, da dies zu Verformungen des Aluminium-Lagersitzes führt.
Herstellerinformationen
Volkswagen AG
Praktische Hilfe
Typische Probleme
Kurbelwellenlager gelöst
Das Lösen der Lagerdeckelschrauben führt zur Deformation des Kurbelgehäuses. Das Kurbelgehäuse muss komplett mit der Kurbelwelle ersetzt werden.
Fehler am Motordrehzahlgeber G28
Das Steuergerät geht in den Notlauf, die maximale Motordrehzahl wird reduziert. Ein Neustart des Motors ist weiterhin möglich.
Fehler am Hallgeber G40
Der Motor läuft weiter, das Steuergerät geht in den Notlauf. Die Einspritzung erfolgt parallel statt sequenziell.
Vor der Verwendung
- Verwenden Sie ausschließlich das zugelassene Kühlmittel G12.
- Markieren Sie bei der Demontage der Pleuelstangen deren Zuordnung zum Zylinder.
- Verwenden Sie bei der Montage der Dichtflansche nur die vorgeschriebenen Spezialwerkzeuge.
- Tragen Sie Dichtmittel zwischen Nockenwellengehäuse und Zylinderkopf nur dünn auf, um Ölbohrungen nicht zu verstopfen.
Technische Daten in der Praxis
- 1.4-ltr. 16V 55kW
- Motor mit 128 Nm Drehmoment bei 3200 U/min und 55 kW Leistung bei 5000 U/min.
- Verdichtungsverhältnis
- 10.5:1 beim 1.4-Liter-Motor.
Abbildungen und Diagramme
- Die Funktionsdiagramme zeigen die Vernetzung der Sensoren (G-Komponenten) und Aktuatoren (N-Komponenten) mit dem Steuergerät J448.
- Die Schaltpläne verdeutlichen die Stromversorgung (Klemme 30/15) und die Massepunkte.
Modellkompatibilität
- Das 4AV-System unterscheidet sich vom 1AV-System durch statische Hochspannungsverteilung und geänderte Sensorik.
- Dichtflansche verschiedener Hersteller sind nicht untereinander austauschbar.
