Technische Anleitung für Viessmann Vitodens 050-W & 100-W Gas-Brennwertkessel
Schnellstart-Anleitung für die Installation und technische Spezifikationen der Gas-Brennwertkessel Vitodens 050-W und 100-W. Enthält Informationen zu Montage, Anschlüssen, Inbetriebnahme und Zubehör.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technische Anleitung für die Gas-Brennwertkessel Vitodens 050-W (Typ B0HA, B0KA, BPKA) und Vitodens 100-W (Typ B1GA). Es enthält wesentliche Informationen für Fachhandwerker zur Planung, Installation und Inbetriebnahme. Die Geräte sind für den Betrieb mit Erdgas und Flüssiggas ausgelegt und für eine Wasserstoffbeimischung von bis zu 20 % geeignet.

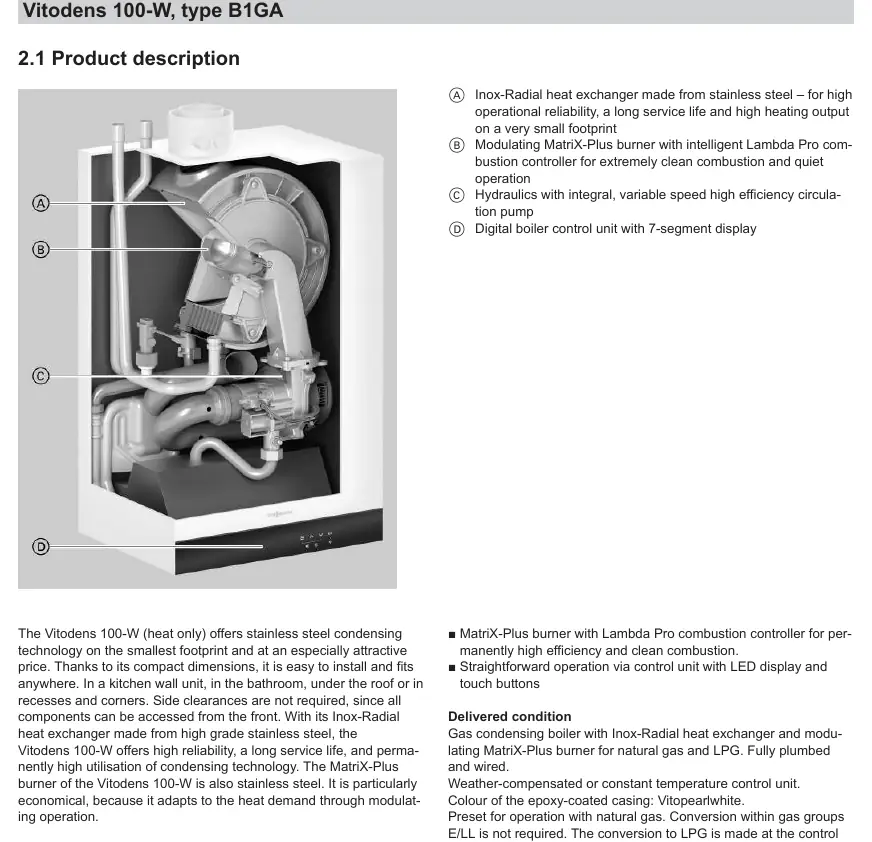

Produktbeschreibung
Die Geräte zeichnen sich durch den Inox-Radial-Wärmetauscher aus Edelstahl und den MatriX-Plus-Brenner mit automatischer Verbrennungsregelung Lambda Pro aus. Sie sind für Neubau und Modernisierung geeignet und verfügen über eine integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe.
Installation und Montage
Die Installation muss durch einen zugelassenen Fachbetrieb erfolgen. Beachten Sie die geltenden Vorschriften (z.B. TRGI 2018, DIN VDE 0100). Die Geräte sind für die Wandmontage vorgesehen. Für die Installation stehen verschiedene Montagehilfen wie Montageleisten oder Montagerahmen zur Verfügung, die separat bestellt werden müssen.
Sicherheitshinweise
- Die Installation in Feuchträumen ist unter Einhaltung der Schutzbereiche (IP X4) zulässig.
- Bei raumluftabhängigem Betrieb ist eine ausreichende Belüftung des Aufstellraums sicherzustellen.
- Die Abgasführung muss fachgerecht und gemäß den technischen Regeln erfolgen.
- Ein thermisch auslösendes Sicherheitsabsperrventil ist in der Gaszuleitung zu installieren.
Hydraulischer Anschluss
Die Geräte sind für geschlossene Heizungsanlagen nach EN 12828 ausgelegt. Ein Membran-Ausdehnungsgefäß ist integriert. Bei der Installation von Trinkwassererwärmern sind die entsprechenden Anschlusssets zu verwenden. Die Wasserqualität muss den Anforderungen der VDI 2035 entsprechen, um Schäden durch Korrosion oder Ablagerungen zu vermeiden.
Kondensatanschluss
Das anfallende Kondensat muss über ein Gefälle in das Abwassersystem geleitet werden. Bei Bedarf ist eine Neutralisationseinrichtung oder eine Kondensathebepumpe zu installieren.
Regelung
Die Steuerung erfolgt über die integrierte Bedieneinheit mit LED-Display und Touch-Tasten. Sie unterstützt witterungsgeführten oder konstanten Betrieb sowie die Anbindung an Viessmann Apps über eine integrierte WiFi-Schnittstelle (modellabhängig).
Technische Daten
Die Geräte decken einen Leistungsbereich von 3,2 bis 32,0 kW ab (modellabhängig). Detaillierte Angaben zu Gasanschlussdrücken, Abgaswerten, elektrischer Leistungsaufnahme und Abmessungen finden Sie in den Tabellen im Abschnitt Spezifikation der jeweiligen Geräteserie.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Kondensatablauf verstopft oder Abgasrückstrom
Sicherstellen, dass die Kondensatleitung mit konstantem Gefälle verlegt ist und ein Siphon vorhanden ist. Bei raumluftabhängigem Betrieb auf ausreichende Zuluft achten.
Fehlermeldungen oder ineffizienter Betrieb
Regelmäßige Wartung durchführen. Wasserqualität (Härte, pH-Wert) gemäß VDI 2035 prüfen und dokumentieren.
Unzureichende Warmwasserleistung
Prüfen, ob der Warmwasserspeicher korrekt dimensioniert ist und die Zirkulationsleitung (falls vorhanden) korrekt gedämmt ist.
Vor der Verwendung
- Gasart und Anschlussdruck prüfen.
- Heizungsanlage auf Dichtheit und korrekten Anlagendruck prüfen.
- Kondensatablauf mit Siphon installieren.
- Elektrischen Anschluss gemäß VDE-Vorschriften herstellen.
- Abgassystem auf korrekte Montage prüfen.
- Wasserqualität des Füllwassers gemäß VDI 2035 sicherstellen.
Technische Daten in der Praxis
- Modulationsbereich
- Gibt an, wie weit die Leistung des Brenners heruntergeregelt werden kann (z.B. 1:8), was für hohe Effizienz bei geringem Wärmebedarf sorgt.
Abbildungen und Diagramme
- Die Installationszeichnungen zeigen die Positionen der Anschlüsse für Vorlauf, Rücklauf, Gas, Kaltwasser und Warmwasser.
- Die Maßzeichnungen unterstützen bei der Planung der Wandmontage und der Einhaltung der Mindestabstände.
Modellkompatibilität
- Nur für geschlossene Heizungsanlagen nach EN 12828 geeignet.
- Nicht für die Kombination mit anderen Abgassystemen als den zugelassenen Viessmann-Systemen geeignet.
- Bei Austausch von Altgeräten sind spezifische Adaptersets erforderlich.
