Installationsanleitung für Viessmann 09XAK Kanalklimagerät
Schnellstart-Anleitung für die Installation und Konfiguration des Viessmann 09XAK Kanalklimageräts. Enthält technische Daten, Montageabstände, Verdrahtungspläne und Einstellungen des externen statischen Drucks.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Daten und Installationsrichtlinien für die Viessmann VITOCAL IND-D Kanalklimageräte (Modelle 09XAK bis 58XAK). Es dient als Referenz für Fachpersonal zur korrekten Montage, elektrischen Verdrahtung und Konfiguration des externen statischen Drucks.
Montage und Abstände
Die Innengeräte müssen waagerecht in allen Ebenen montiert werden. Achten Sie auf ausreichende Freiräume für die Luftzirkulation und Wartungsarbeiten. Bei Installationen über einer festen Decke ist eine Revisionsklappe erforderlich, die mindestens die Breite und Länge des Geräts abdeckt, um den Ausbau der Gebläsekomponenten zu ermöglichen.
Elektrische Installation
Die Stromversorgung erfolgt über das Außengerät. Die Verdrahtung muss gemäß den geltenden nationalen und lokalen Elektrovorschriften (NEC/CEC) erfolgen. Verwenden Sie für die Kommunikation zwischen Innen- und Außengerät ein abgeschirmtes, doppelt isoliertes Kupferkabel.
Konfiguration des externen statischen Drucks
Über die kabelgebundene Fernbedienung (KSACN0501AAA) kann der statische Druck manuell (SP1-SP4) oder automatisch (AF-Funktion) eingestellt werden. Stellen Sie vor der Konfiguration sicher, dass das Gerät im Modus FAN ONLY läuft und die Dämpfer korrekt eingestellt sind.
Wartung und Fehlerbehebung
Die Geräte verfügen über umfangreiche Selbstdiagnosefunktionen. Die Reinigung der Spulen kann durch die abnehmbaren Paneele erfolgen. Bei Störungen oder zur Anpassung der Luftmenge nach Änderungen an den Lüftungskanälen muss die automatische Luftmengenanpassung neu gestartet werden.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Kommunikationsstörungen in Bereichen mit hohem elektromagnetischem Feld (EMF)
Verwenden Sie ein 14/2 abgeschirmtes Litzenkabel anstelle des Standardkabels und erden Sie den Schirm nur am Außengerät.
Fehlende Luftmengenanpassung nach Änderungen am Kanalsystem
Setzen Sie die automatische Luftmengenanpassung zurück und führen Sie den Konfigurationsprozess erneut durch.
Gerät schaltet nicht ein oder zeigt Fehler
Überprüfen Sie die feste Verbindung aller Kabel und stellen Sie sicher, dass keine Kabel die Kältemittelleitungen oder bewegliche Teile berühren.
Vor der Verwendung
- Stellen Sie sicher, dass alle Absperrdämpfer in den Kanälen vollständig geöffnet sind.
- Prüfen Sie, ob der Luftfilter korrekt am Lufteinlass montiert ist.
- Stellen Sie sicher, dass die Kältemittelleitungen und die elektrische Verkabelung korrekt angeschlossen sind.
- Vergewissern Sie sich, dass das Gerät waagerecht montiert ist.
- Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht.
Technische Daten in der Praxis
- MCA (Minimum Circuit Amps)
- Mindeststromstärke für die Dimensionierung der Zuleitung und Sicherungen.

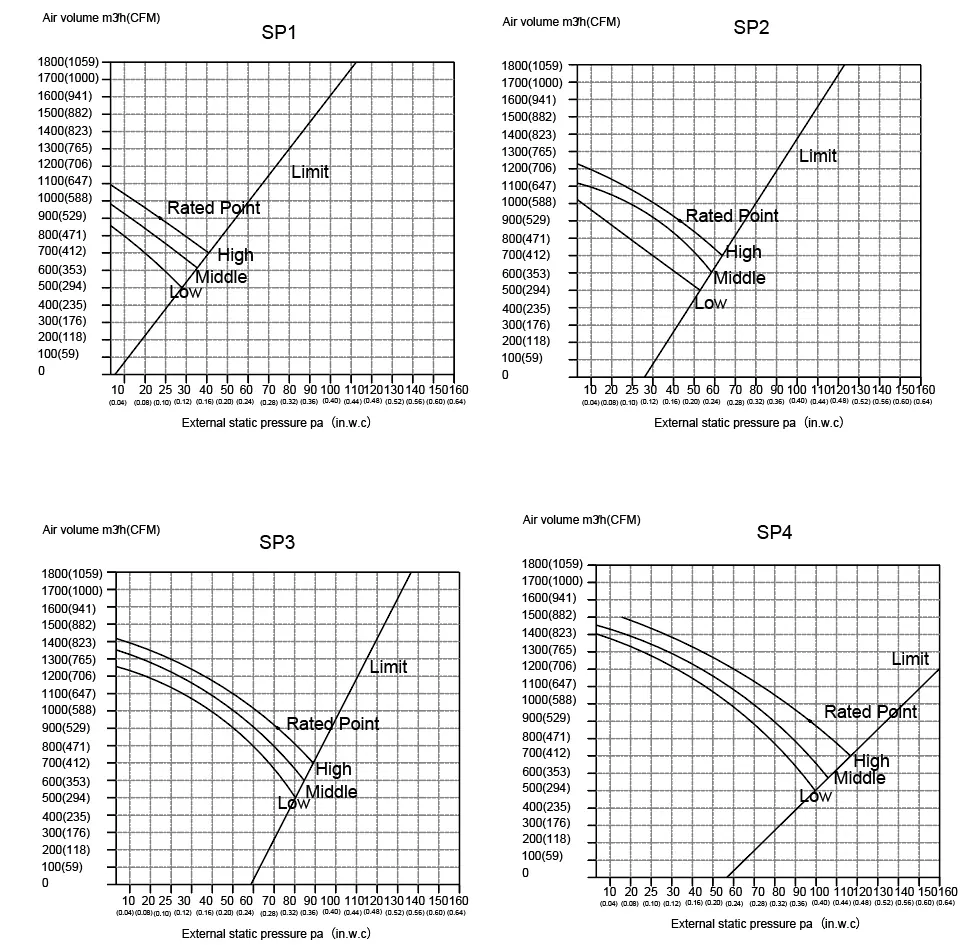

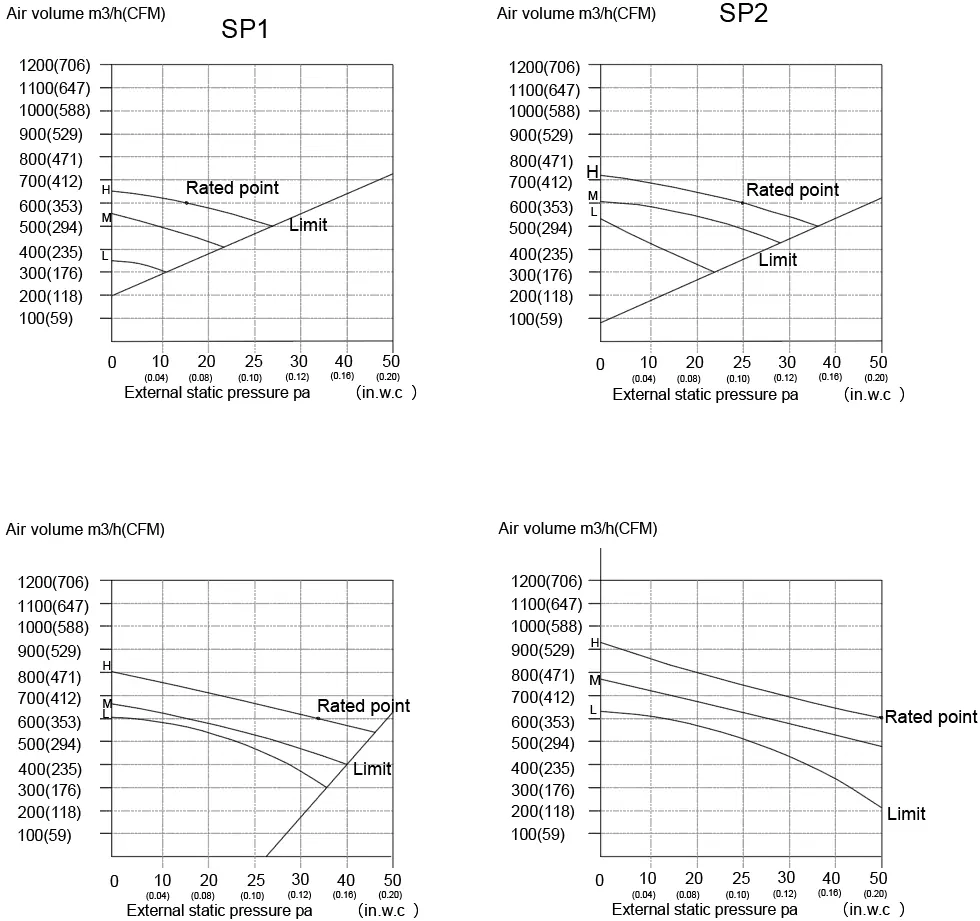

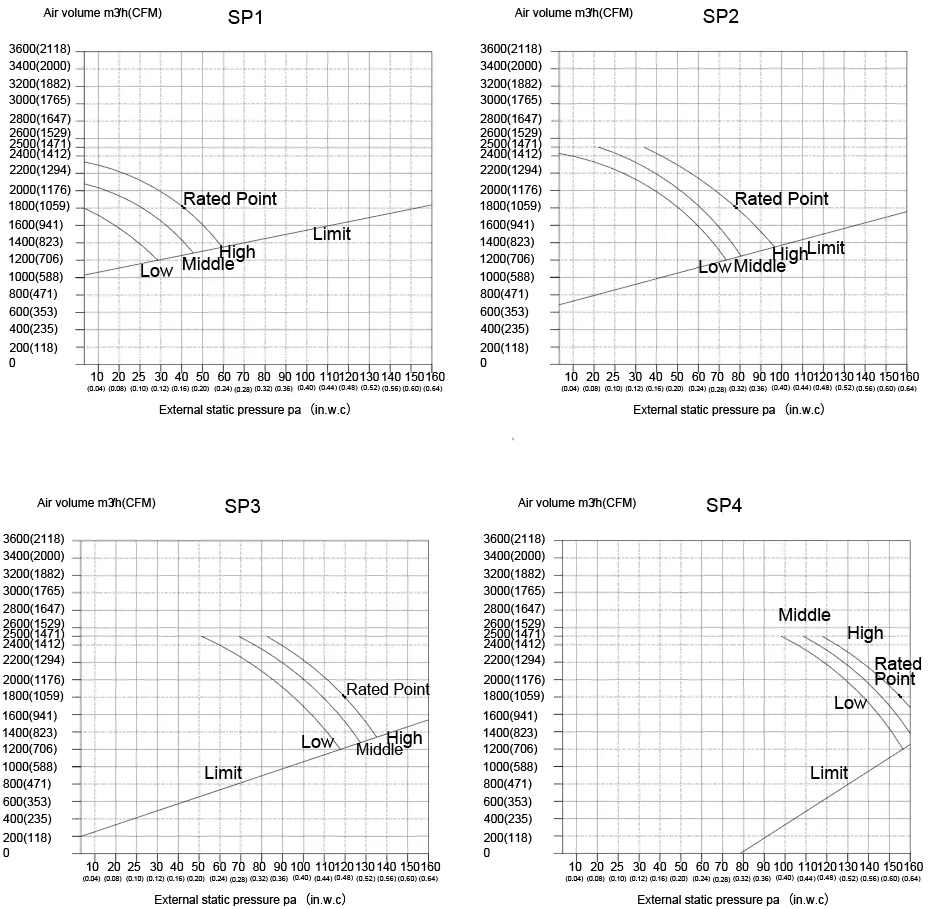

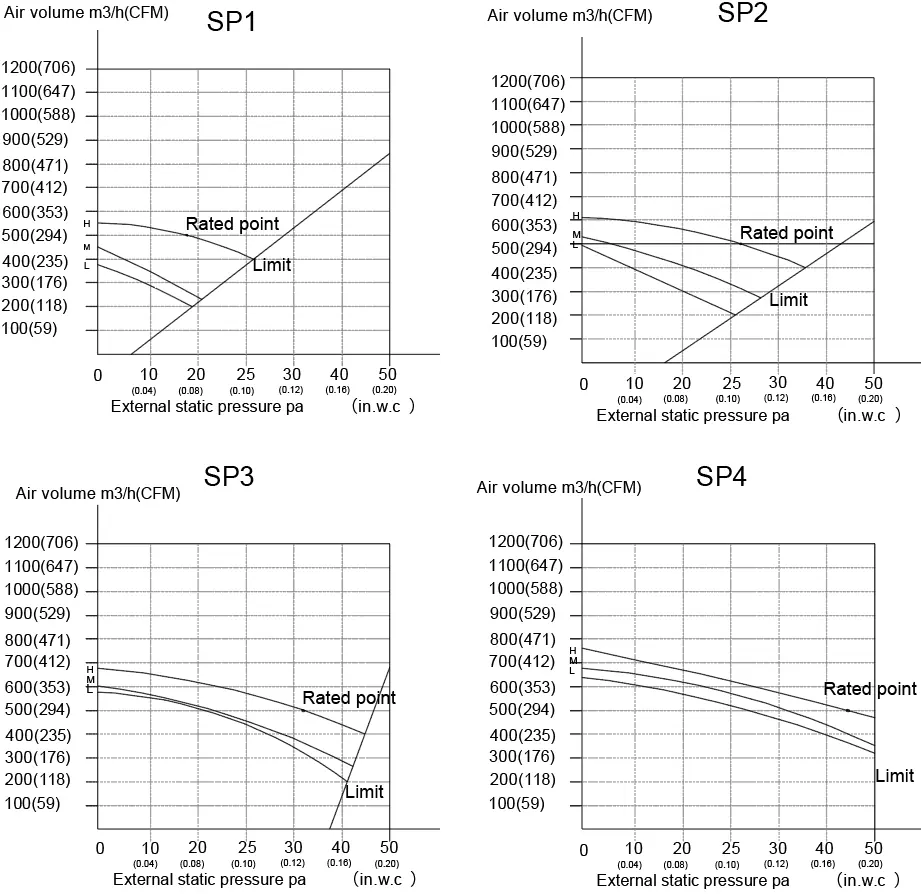

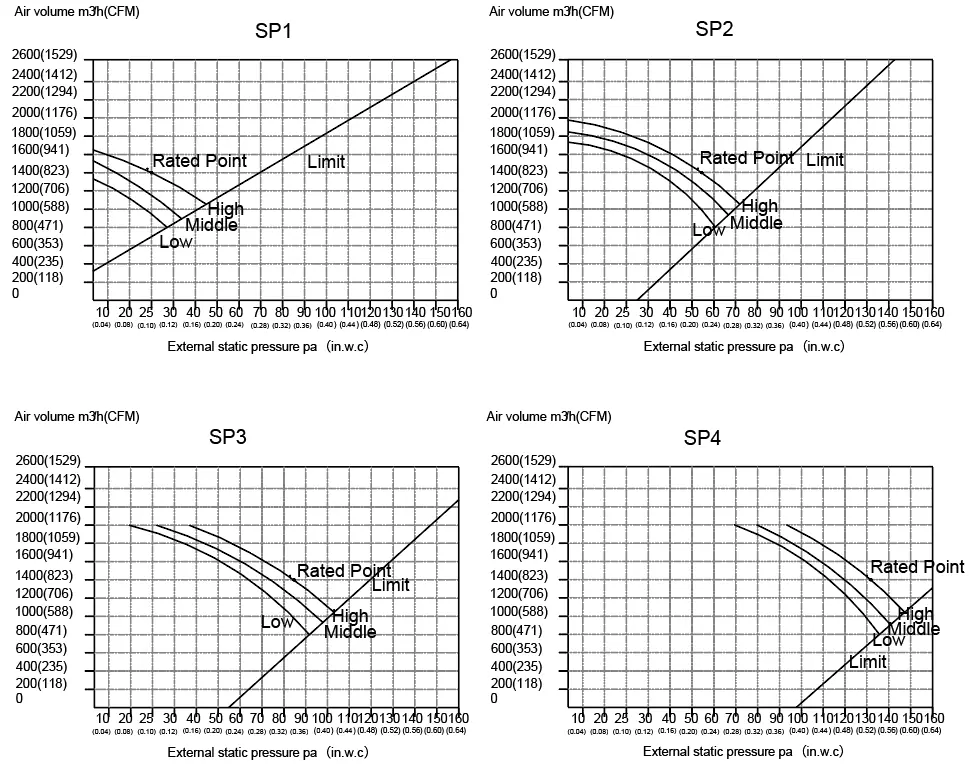

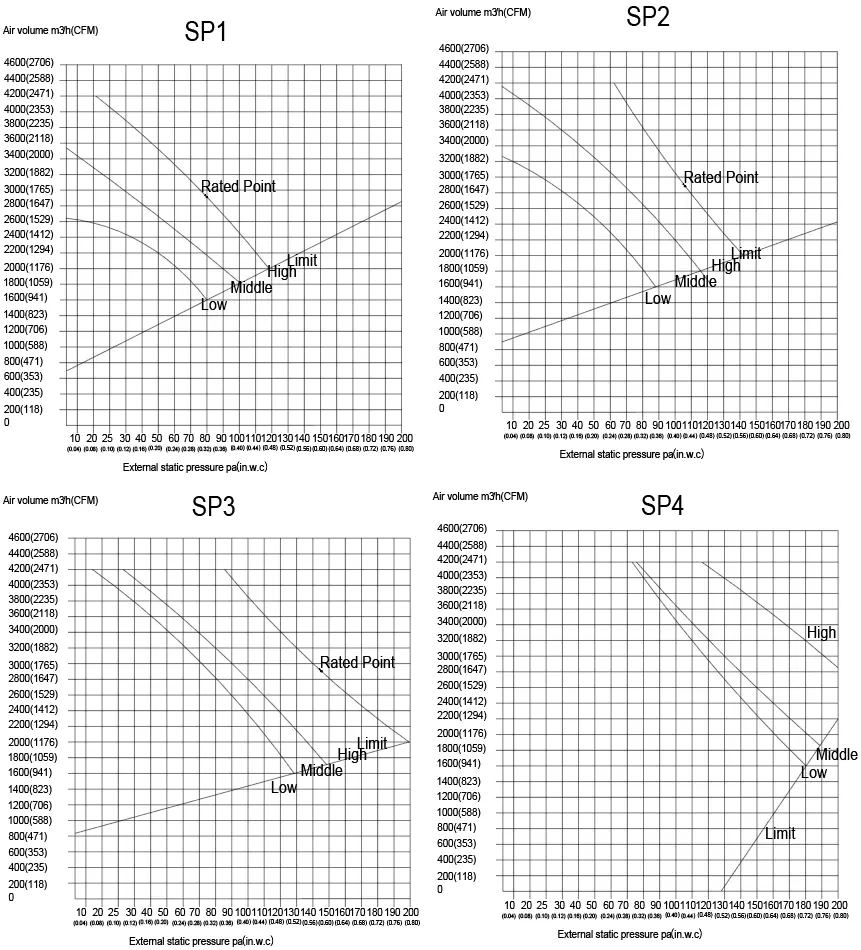

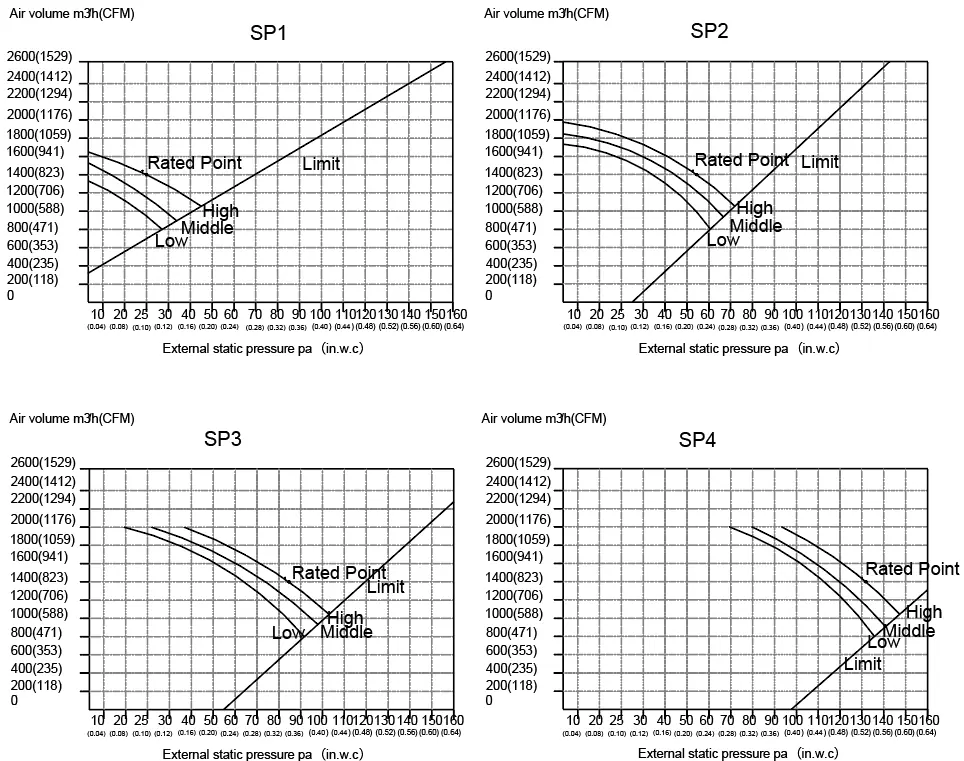

- Statische Druckstufen (SP1-SP4)
- Vordefinierte Lüfterkurven zur Anpassung an den Widerstand des Kanalsystems.
- Kondensat-Hebepumpe
- Werksseitig installierte Pumpe mit einer maximalen Förderhöhe von 750 mm (29,5 Zoll).
Abbildungen und Diagramme
- Fig. 3-4: Maßzeichnungen für die korrekte Positionierung der Aufhängepunkte und Anschlüsse.
- Fig. 5-6: Erforderliche Mindestabstände für Wartung und Luftstrom.
- Fig. 11-12: Menüführung an der kabelgebundenen Fernbedienung zur Einstellung des statischen Drucks.

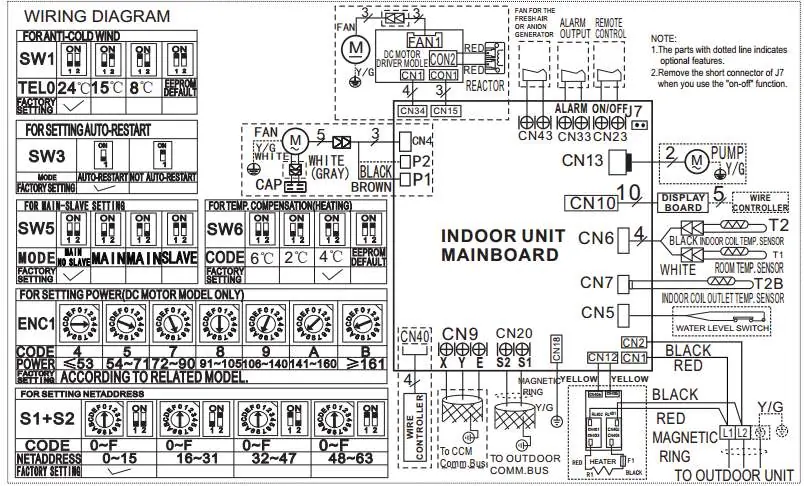

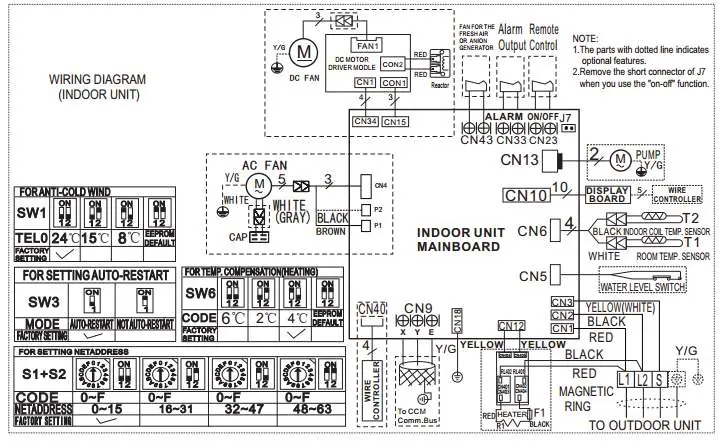

- Fig. 20-22: Schaltpläne der Hauptplatine für die korrekte Verdrahtung der Sensoren und Steuerungen.
Modellkompatibilität
- Die 24V-Schnittstelle (KSAIC0401230) ist mit allen Modellen außer Größe 58 kompatibel (außer bei neueren Chargen ab Seriennummer V191410001).
- Die Innengeräte sind spezifisch auf die jeweiligen Außenmodelle (Single- oder Multi-Zone) abgestimmt.
