Technische Daten der Viessmann 06XAK Klimaanlage
Schnellzugriff auf technische Daten, Installationsvorgaben, Abmessungen und Verdrahtungspläne für die Viessmann 06XAK Ductless Multi Zone Wärmepumpe.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Daten und Installationsrichtlinien für die Viessmann DLFSHCH-Serie (Modelle 06XAK bis 36XAK). Es dient als Referenz für Fachpersonal zur korrekten Dimensionierung, Montage und elektrischen Anbindung der Innengeräte. Beachten Sie, dass die Stromversorgung der Innengeräte über das Außengerät erfolgt.
Gerätebeschreibung und Merkmale
Die DLFSHCH-Serie umfasst wandmontierte Innengeräte für Split-Klimasysteme. Zu den Hauptmerkmalen gehören:
- Mikroprozessorgesteuerte Betriebsabläufe für Komfort und Effizienz.
- Integrierte Schutzfunktionen gegen Vereisung und Überhitzung.
- Automatische Luftschwenkfunktion für optimale Luftverteilung.
- Selbstdiagnose-System zur Fehlererkennung.
- Optionale Erweiterungen wie kabelgebundene Fernbedienungen, 24V-Schnittstellen für Drittanbieter-Thermostate und Wi-Fi-Kits.
Installation und Montage
Für eine zuverlässige Funktion müssen die Geräte in allen Ebenen waagerecht montiert werden. Die Positionierung sollte so hoch wie möglich an einer Innenwand erfolgen, um eine optimale Luftzirkulation zu gewährleisten. Hindernisse wie Vorhänge oder Möbel, die den Luftstrom behindern könnten, sind zu vermeiden.
- Mindestabstände: Oben 15 cm (5,9 Zoll), seitlich jeweils 13 cm (5 Zoll).
- Kondensatablauf: Die Geräte verfügen über interne Siphons; ein externer Siphon ist nicht erforderlich. Bei unzureichendem Gefälle ist eine optionale Kondensatpumpe zu verwenden.
Elektrische Anschlüsse
Die Verkabelung muss gemäß den geltenden nationalen und lokalen Elektrovorschriften (NEC/CEC) erfolgen. Es sind ausschließlich mehradrige Kupferleiter mit einer Isolationsspannung von 600V zu verwenden. Die Verbindung zwischen Innen- und Außengerät ist polaritätsempfindlich. Die Verwendung von BX-Kabeln wird nicht empfohlen.
Wartung und Instandhaltung
Die Geräte sind auf einfache Wartung ausgelegt. Die Filter sind leicht zugänglich und reinigungsfähig. Bei Außengeräten ermöglicht die abnehmbare obere Abdeckung den schnellen Zugriff auf die Steuerungskomponenten. Die Wärmetauscher können bei Bedarf mit einem Druckschlauch und Reinigungsmittel gespült werden.
Technische Daten
Die Serie deckt Kapazitäten von 1/2 Tonne bis 3 Tonnen ab. Die Betriebsbereiche liegen im Kühlbetrieb bei 17-32°C (63-90°F) und im Heizbetrieb bei 0-30°C (32-86°F) Innentemperatur.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Gerät startet nicht oder zeigt Fehlermeldung
Prüfen Sie die Selbstdiagnose-Funktion des Geräts. Stellen Sie sicher, dass die Stromversorgung vom Außengerät korrekt anliegt.
Ungenügende Kühl- oder Heizleistung
Überprüfen Sie die Abstände zur Decke und zu den Seitenwänden. Stellen Sie sicher, dass der Luftstrom nicht durch Möbel oder Vorhänge blockiert ist.
Kondenswasser tritt aus
Prüfen Sie, ob das Gerät waagerecht montiert ist. Bei unzureichendem Gefälle muss eine Kondensatpumpe installiert werden.
Vor der Verwendung
- Prüfen Sie die korrekte Dimensionierung der Kabel gemäß NEC/CEC.
- Stellen Sie sicher, dass die Stromversorgung über das Außengerät erfolgt.
- Vergewissern Sie sich, dass die Mindestabstände (15 cm oben, 13 cm seitlich) eingehalten wurden.
- Kontrollieren Sie, ob die Kältemittelleitungen korrekt isoliert sind.
- Stellen Sie sicher, dass alle elektrischen Verbindungen fest sitzen.
Technische Daten in der Praxis
- Nominale Kapazität
- Gibt die Leistungsklasse des Geräts an (z.B. 06 = 1/2 Tonne, 36 = 3 Tonnen).
- Spannung (J/K)
- J steht für 115V-1-60Hz, K steht für 208/230V-1-60Hz.
- Betriebsbereich
- Zulässige Innentemperatur für Kühlung (17-32°C) und Heizung (0-30°C).
Abbildungen und Diagramme

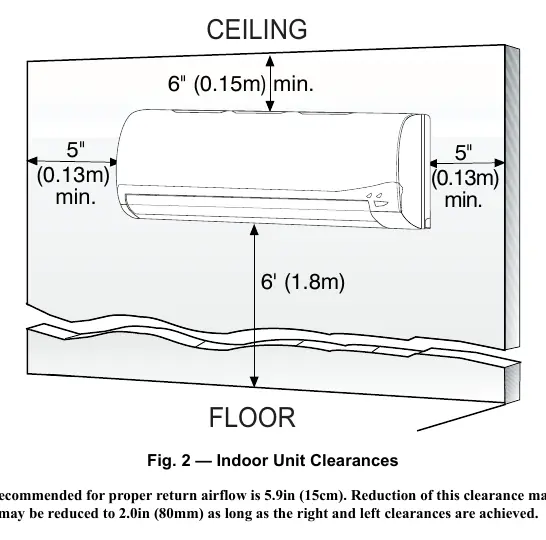

- Fig. 2: Zeigt die erforderlichen Mindestabstände für eine korrekte Luftzirkulation.
- Fig. 3: Veranschaulicht die verschiedenen Möglichkeiten der Rohrleitungsführung (links, rechts, hinten).

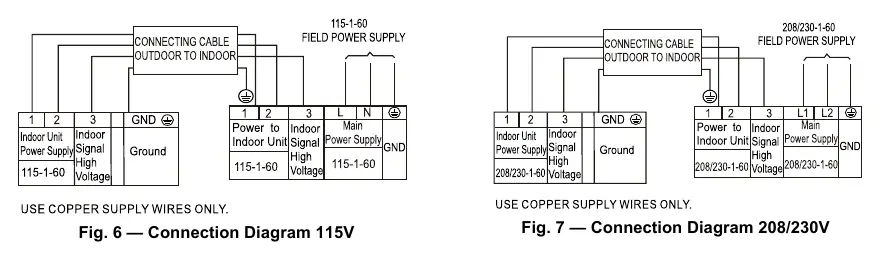

- Fig. 5-7: Detaillierte Schaltpläne für die elektrische Verbindung zwischen Innen- und Außengerät.
Modellkompatibilität
- Die Innengeräte sind für den Betrieb mit spezifischen Viessmann Außengeräten (Single-Zone oder Multi-Zone) ausgelegt.
- Die 24V-Schnittstelle (KSAIC0401230) ist nur für 208/230V-Modelle geeignet.
