Viessmann Vitocal 060-A Warmwasser-Wärmepumpe

Produktbeschreibung

Die Vitocal 060-A ist eine Warmwasser-Wärmepumpe, die speziell für die effiziente Trinkwassererwärmung im häuslichen Bereich entwickelt wurde. Sie besteht aus einem Luft/Wasser-Wärmepumpenmodul, einem emaillierten Speicher-Wassererwärmer mit 178 Litern Inhalt sowie einem trockenen Elektro-Heizeinsatz (EHT). Das Gerät ist für verschiedene Betriebsarten wie Umluftbetrieb oder Außenluftbetrieb ausgelegt.

Sicherheitshinweise

Die Installation und Wartung darf ausschließlich durch autorisiertes Fachpersonal erfolgen. Arbeiten am Kältemittelkreislauf erfordern spezielle Qualifikationen. Das verwendete Kältemittel R1234ze ist schwer entflammbar (A2L). Vor Arbeiten am Gerät ist dieses zwingend spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. Heiße Oberflächen und unter Druck stehende Gase bergen Verletzungsgefahren.

Montage und Inbetriebnahme

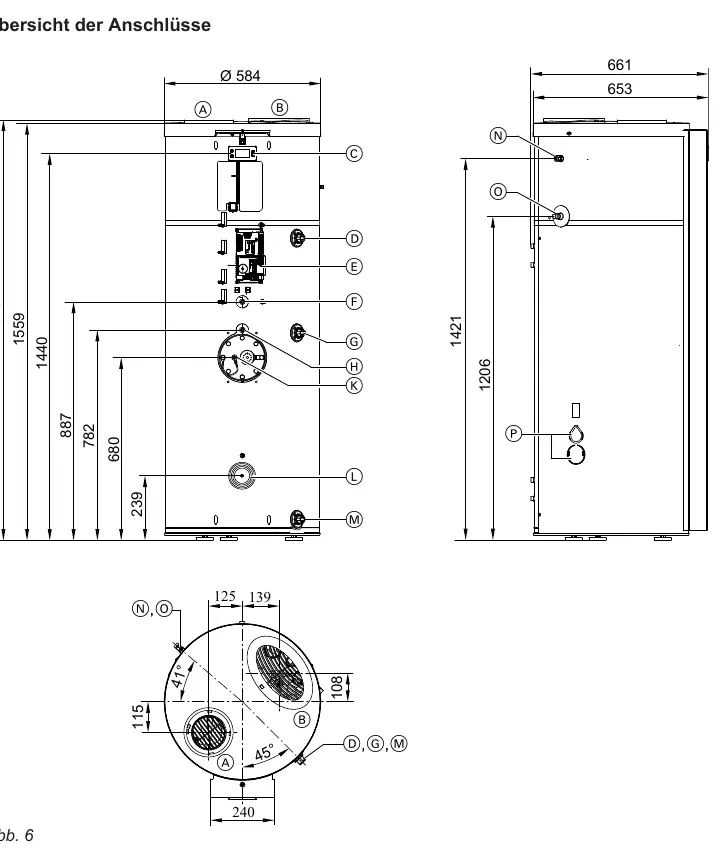

Das Gerät kann stehend oder liegend transportiert werden, muss jedoch vor der Inbetriebnahme mindestens 24 Stunden in aufrechter Position stehen. Der Aufstellraum muss trocken, frostsicher und ausreichend groß sein. Die Installation umfasst den Anschluss des Kondenswasserablaufs, die trinkwasserseitige Anbindung unter Beachtung der DIN 1988 sowie den elektrischen Anschluss an eine separat abgesicherte Schuko-Steckdose.

Wartung und Instandhaltung

Eine regelmäßige Wartung ist für den sicheren Betrieb unerlässlich. Dazu gehören die Prüfung des Kondenswasserablaufs, die Kontrolle der Magnesium-Schutzanode, die Reinigung des Verdampfers sowie die Überprüfung der Kältemitteldichtheit. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. Alle durchgeführten Arbeiten sind im Anlagenbuch zu dokumentieren.

Störungsbehebung

Das Bedienteil zeigt Störungen über spezifische Fehlercodes (ER 0 bis ER 10) an. Eine rote LED an der Wärmepumpenregelung signalisiert den Betriebszustand. Bei Fehlern wie dem Auslösen des Sicherheitshochdruckschalters oder des Sicherheitstemperaturbegrenzers sind die in der Anleitung beschriebenen Maßnahmen zur Entriegelung oder zum Reset durchzuführen.

Technische Daten

• Speicherinhalt: 178 Liter
• Kältemittel: R1234ze
• Max. zulässiger Betriebsdruck: 10 bar
• Elektrischer Anschluss: 230 V / 50 Hz
• Energieeffizienzklasse: A+
