Bedienungsanleitung für Vevor 108A-0050-00-00 Zehenheber

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Vevor 108A-0050-00-00 Zehenheber. Der Heber ist für das vertikale oder horizontale Heben von Lasten in Werkstätten konzipiert. Stellen Sie sicher, dass der Heber nur auf festem, stabilem Untergrund (z. B. verstärkter Betonboden) verwendet wird. Überlasten Sie das Gerät nicht und arbeiten Sie niemals unter einer angehobenen Last.

Sicherheitshinweise

• Der Heber darf nur von qualifiziertem Personal bedient, gewartet und repariert werden.
• Verwenden Sie den Heber nicht unter extremen Bedingungen (z. B. extreme Klimazonen, starke Magnetfelder, explosionsgefährdete Bereiche).

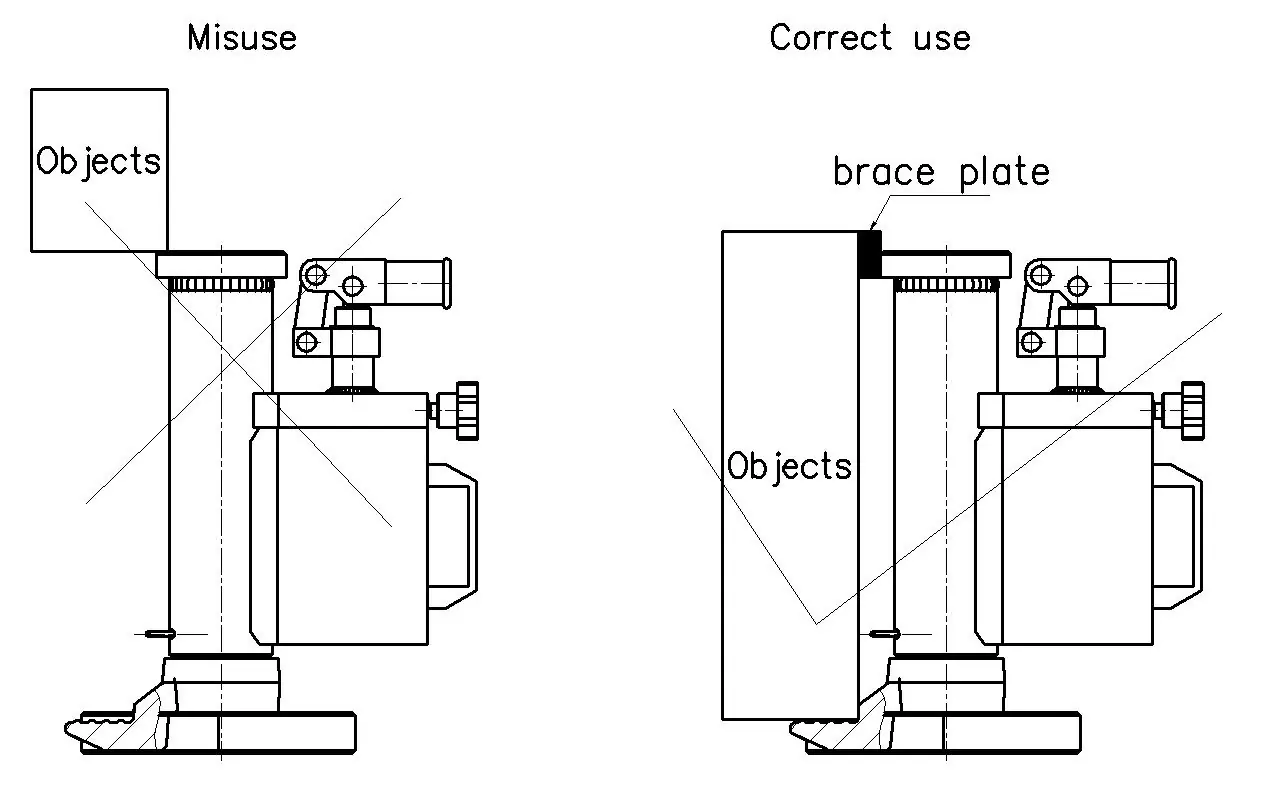

• Stellen Sie sicher, dass die Last stabil auf der Zahnplatte aufliegt. Verwenden Sie nicht das vordere Ende der Zahnplatte zum Heben.
• Halten Sie die Last nahe am Kopf des Hebers, um ein Verbiegen der Säule zu vermeiden.
• Verwenden Sie niemals die Seite des Heberkopfes zum Heben.
• Arbeiten Sie niemals unter einer angehobenen Last.
• Modifikationen am Gerät sind nicht zulässig.

Betriebsanleitung

Vorbereitung: Stellen Sie sicher, dass der Heber auf einer ebenen Fläche steht. Schrauben Sie das Entladeventil (22) im Uhrzeigersinn fest.

Heben: Pumpen Sie den Bedienhebel wiederholt auf und ab, um den Druck aufzubauen und die Last zu heben.

Senken: Drehen Sie das Entladeventil langsam gegen den Uhrzeigersinn, um die Last schrittweise abzusenken. Die Bewegung kann durch Zudrehen des Ventils sofort gestoppt werden.

Wartung und Pflege

• Führen Sie vor jedem Gebrauch eine Routineinspektion durch: Prüfen Sie alle Schrauben auf festen Sitz, kontrollieren Sie die Pumpe auf Öllecks und untersuchen Sie das Gehäuse auf Risse oder Verformungen.
• Bei häufigem Gebrauch sollten die Inspektionsintervalle verkürzt werden.
• Wenn der Heber nicht die volle Höhe erreicht, muss Hydrauliköl nachgefüllt werden. Verwenden Sie ausschließlich Hydrauliköl der Klasse ISO VG 15. Mischen Sie keine verschiedenen Flüssigkeiten.

Fehlerbehebung

• Heber pumpt nicht richtig: Das Entladeventil ist möglicherweise nicht vollständig geschlossen. Schrauben Sie es fest zu. Entlüften Sie ggf. die Pumpe durch kurzes Lösen der Schraube (15).
• Heber senkt sich nicht: Das Entladeventil ist nicht weit genug geöffnet. Drehen Sie es weiter gegen den Uhrzeigersinn.
• Heber erreicht nicht die volle Höhe: Es fehlt Hydrauliköl. Füllen Sie Öl nach.
• Ölleck am Kolben: Die Dichtungen sind verschlissen und müssen durch ein autorisiertes Servicezentrum ersetzt werden.
