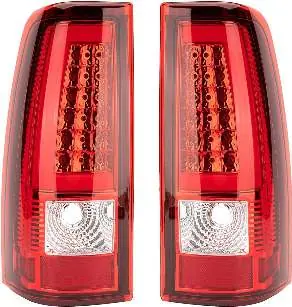

Bedienungsanleitung für VEVOR 03SDBTBK/03SDBTRD Rückleuchten-Baugruppen
Erfahren Sie, wie Sie die VEVOR 03SDBTBK/03SDBTRD Rückleuchten-Baugruppen sicher installieren und warten. Diese Anleitung enthält Installationsschritte, technische Daten und Lösungen bei Kondenswasserbildung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Es wird dringend empfohlen, den Austausch der Rückleuchten von einem professionellen Kfz-Service durchführen zu lassen. Lesen Sie die gesamte Anleitung vor der Installation, um Verletzungen oder Sachschäden zu vermeiden. Tragen Sie während der Arbeit eine ANSI-geprüfte Schutzbrille und Arbeitshandschuhe.
Installation der Rückleuchten
Vorbereitung und Ausbau
- Öffnen Sie die Heckklappe und entfernen Sie die zwei Befestigungsschrauben der Rückleuchte.
- Entfernen Sie die originale Rückleuchten-Baugruppe vorsichtig aus der Halterung.
- Trennen Sie die Kabelverbindungen. Wichtig: Die originalen Rückfahrscheinwerfer müssen beibehalten und in die neuen Leuchten eingebaut werden. Entfernen Sie alle anderen Glühbirnen aus der alten Baugruppe.
Einbau der neuen Leuchten
- Verbinden Sie den Kabelbaum der neuen Leuchte mit dem Anschlussblock des Fahrzeugs (außer der originalen Rückfahrleuchte).
- Schrauben Sie den Kabelbaum-Sockel in das neue Leuchtengehäuse.
- Setzen Sie die neue Rückleuchten-Baugruppe in die vorgesehene Position ein.
- Testen Sie die Funktion aller Lichter, bevor Sie die Befestigungsschrauben wieder anbringen.
- Bringen Sie die zwei Befestigungsschrauben wieder an.
Fehlerbehebung bei Kondenswasser
Sollte sich Kondenswasser in den Rückleuchten bilden, können folgende Maßnahmen helfen:
- Temperaturschwankungen: Prüfen Sie, ob die Entlüftungsöffnungen frei sind. Schalten Sie die Lichter für 20 Minuten ein, um die Temperatur zu erhöhen und das Kondenswasser zu verdampfen.
- Undichte Dichtungen: Entfernen Sie die Glühbirnen, um Feuchtigkeit aus dem Gehäuse entweichen zu lassen. Sie können den Prozess mit einem Haartrockner beschleunigen.
- Dauerhafte Feuchtigkeit: Bei undichten Dichtungen an den Sockeln kann ein Silica-Gel-Trockenmittelbeutel in das Innere der Rückleuchte gelegt werden, um Feuchtigkeit zu absorbieren.
Technische Daten
Material: PC+PMMASpannung: DC12VLichtquelle: LEDPosition: Rechts/Links (RH/LH)
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Kondenswasserbildung durch Temperaturschwankungen
Entlüftungsöffnungen auf Blockaden prüfen. Lichter für 20 Minuten einschalten, um das Gehäuse zu erwärmen und Feuchtigkeit zu verdampfen.
Feuchtigkeit durch undichte Dichtungen
Glühbirnen entfernen, um Feuchtigkeit entweichen zu lassen. Gehäuse ggf. mit einem Föhn trocknen oder Silica-Gel-Trockenmittelbeutel einlegen.
Vor der Verwendung
- ANSI-geprüfte Schutzbrille tragen
- Robuste Arbeitshandschuhe tragen
- Arbeitsbereich sauber und gut beleuchtet halten
- Originale Rückfahrscheinwerfer für den Einbau bereithalten
- Sicherstellen, dass keine unbeteiligten Personen im Arbeitsbereich sind
Technische Daten in der Praxis
- Material: PC+PMMA
- Kombination aus Polycarbonat und Polymethylmethacrylat für Langlebigkeit und Lichtdurchlässigkeit.
- Rating: DC12V
- Betriebsspannung für das 12-Volt-Bordnetz von Fahrzeugen.
- Position: RH/LH
- Geeignet für die rechte (Right Hand) und linke (Left Hand) Fahrzeugseite.
Abbildungen und Diagramme
- Die Abbildungen zeigen das Entfernen der Befestigungsschrauben an der Heckklappe.
- Die Bilder verdeutlichen das Anschließen des Kabelbaums und das Einsetzen der originalen Rückfahrscheinwerfer in die neue Baugruppe.
Modellkompatibilität
- Geeignet für: 2003-2006 Chevrolet Silverado 1500/2500/3500.
- Geeignet für: 2007 Chevy Classic (2-Türer Regular Cab, 4-Türer Extra Cab, 4-Türer Crew Cab).
- Originale Rückfahrscheinwerfer müssen zwingend beibehalten werden.
