Installationsanleitung für Vevor 150DB Drucklufthorn-Set
Erfahren Sie, wie Sie das Vevor 150DB Drucklufthorn-Set korrekt installieren und warten. Diese Anleitung enthält Schaltpläne, elektrische Anforderungen und wichtige Wartungstipps für den Betrieb.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Vevor 150DB Drucklufthorn-Set erfordert eine Installation in einem kühlen, trockenen Bereich, eine Verkabelung mit mindestens 14 AWG Kabeln und eine 20A Sicherung. Der Kompressor benötigt regelmäßige Wartung (Öl alle 2 Wochen, Entwässerung alle 3 Monate). S. 1
Wichtigste Schritte
- Installation des Kompressors auf einer ebenen Fläche S. 1
- Verkabelung mit 14 AWG Kabel und 20A Sicherung S. 1
- Regelmäßige Wartung (Öl und Kondenswasser) S. 1
Probleme und Lösungen
Nach 10 Minuten Dauerbetrieb pausieren.
S. 1Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Kondenswasser ablassen S. 1
- Kolbenschmierung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Sicherung | 20A | Erforderliche Absicherung | S. 1 |
| Kabel | 14 AWG | Mindestquerschnitt | S. 1 |
| Öl | SAE40 | Motoröl für Kolbenschmierung | S. 1 |
Wo es im PDF steht
- Installationsanleitung und Schaltplan S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation und Wartung des Vevor 150DB Drucklufthorn-Sets. Das System sollte in einem kühlen, trockenen Bereich installiert werden. Vermeiden Sie feuchte oder heiße Umgebungen. Es wird empfohlen, den Tank und den Kompressor im hinteren Kofferraum des Fahrzeugs zu montieren.
Installationsschritte und Schaltplan
Der Kompressormotor muss auf einer ebenen Fläche montiert werden; vermeiden Sie die Installation in einem Winkel. Achten Sie darauf, dass die Nylon-Luftschläuche fest in den Messinganschlüssen sitzen und die O-Ringe korrekt abdichten. Befolgen Sie den beiliegenden Schaltplan genau, um Fehler bei der Verkabelung zu vermeiden.

Elektrische Anforderungen
Die elektrische Installation muss mit einem Kabel der Stärke 14 AWG oder dicker durchgeführt werden. Verwenden Sie kein dünneres Kabel, da der Motor unter Last bis zu 20 Ampere Strom ziehen kann. Installieren Sie zwingend eine 20-Ampere-Sicherung zwischen der 12-Volt-Stromquelle und dem Schalter am Lufttank.
Wartung und Pflege
- Betriebsdauer: Der Kompressor sollte nach 10 Minuten Dauerbetrieb gestoppt werden, um abzukühlen und die Lebensdauer des Motors zu verlängern.
- Kondenswasser: Entleeren Sie das Kondenswasser aus dem Gasbehälter regelmäßig (normalerweise alle 3 Monate, je nach Nutzung und Klima). Der Luftdruck muss beim Ablassen unter 0,1 MPa liegen.
- Schmierung: Der Kompressorkolben ist mit einem Schmiersystem ausgestattet. Überprüfen Sie dies alle zwei Wochen und fügen Sie einige Tropfen SAE40-Motoröl hinzu. Nicht überfüllen.
Sicherheitshinweise
Vermeiden Sie die Verwendung von heißem Lötzinn am automatischen Schalter des Lufttanks, da die Hitze diesen dauerhaft beschädigen kann. Wenn Sie Zweifel bei der Installation haben, wenden Sie sich bitte an einen Elektromechaniker.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Stoppen Sie den Betrieb nach 10 Minuten kontinuierlicher Nutzung, um dem Motor Zeit zum Abkühlen zu geben.
Verwenden Sie ausschließlich Kabel mit einer Stärke von 14 AWG oder dicker. Dünnere Kabel sind für die Stromaufnahme von bis zu 20A nicht geeignet.
Entleeren Sie das Kondenswasser alle 3 Monate über das Ablassventil. Stellen Sie sicher, dass der Druck unter 0,1 MPa liegt.
Vor der Verwendung
- Installieren Sie das System an einem kühlen, trockenen Ort.
- Montieren Sie den Kompressor auf einer ebenen Fläche.
- Verwenden Sie ein 14 AWG Kabel oder dicker.
- Installieren Sie eine 20A Sicherung zwischen Stromquelle und Schalter.
- Prüfen Sie alle zwei Wochen den Ölstand des Kompressorkolbens (SAE40).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schmiermittel
- SAE40 Motoröl für den Kompressorkolben verwenden.
- Druckgrenze für Ablass
- Das Kondenswasser darf nur abgelassen werden, wenn der Druck unter 0,1 MPa liegt.
Abbildungen und Diagramme

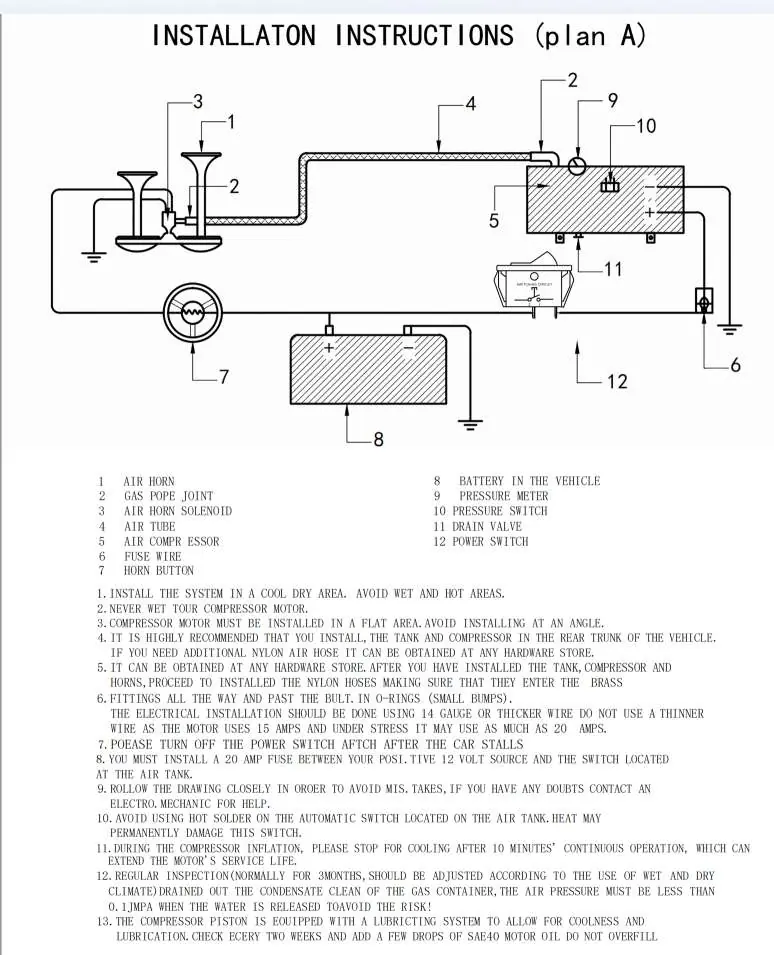

- Der Schaltplan zeigt die Verbindung zwischen Batterie, Schalter, Sicherung, Druckschalter, Kompressor, Magnetventil und Hupe.
- Die Nummerierung (1-12) identifiziert alle Komponenten von der Hupe bis zum Ablassventil.
Modellkompatibilität
- Das System ist für 12-Volt-Fahrzeugstromquellen ausgelegt.
