Bedienungsanleitung für VEVOR 08F250-CH Heckstoßstange
Schnellstartanleitung für die VEVOR 08F250-CH Heckstoßstange. Enthält wichtige Sicherheitshinweise, Montageanleitungen, technische Daten und Installationsschritte für Ford F250/F350 Fahrzeuge.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Montage und Installation der VEVOR Heckstoßstange (Modell 08F250-CH). Es wird dringend empfohlen, die Installation in einer professionellen Autowerkstatt durchführen zu lassen. Lesen Sie vor der Montage das gesamte Handbuch sorgfältig durch, um Verletzungen oder Sachschäden zu vermeiden.
Sicherheitshinweise
- Halten Sie Kinder vom Produkt fern; es ist kein Spielzeug.
- Tragen Sie während der Montage und Verwendung ANSI-geprüfte Schutzbrillen und strapazierfähige Arbeitshandschuhe.
- Montieren Sie das Produkt nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Halten Sie den Montagebereich sauber und gut beleuchtet.
Installation
Schritt 1: Entfernen Sie die Schrauben an beiden Seiten der alten Stoßstange und der Halterung. Trennen Sie die Verkabelung der originalen Kennzeichenbeleuchtung und nehmen Sie die alte Stoßstange ab.
Schritt 2: Installieren Sie die Ladehalterung (*2) am Befestigungsträger des Fahrzeugs unter Verwendung von vier M12*25-Schrauben und vier M12-Muttern.
Schritt 3: Heben Sie die neue Stoßstange an und verbinden Sie die Ladehalterung mit dem Heckstoßstangenträger unter Verwendung von vier M12*25-Schrauben und vier M12-Muttern.
Schritt 4: Verbinden Sie nach der Befestigung die Kennzeichenbeleuchtung mit dem Kabelbaum des Fahrzeugs und prüfen Sie die Funktion. Falls erforderlich, kann die originale Kennzeichenbeleuchtung des Fahrzeugs an der neuen Stoßstange installiert werden.
Technische Daten
- Modell: 08F250-CH
- Material: Stahl
- Lichtleistung: DC 12V, 5W
- Farbe: Weiß & Schwarz
- Geeignete Fahrzeuge: 2008-2016 Ford F250 / Ford F350
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Schwierigkeiten bei der Montage
Es wird empfohlen, die Installation von einer professionellen Autowerkstatt durchführen zu lassen.
Kennzeichenbeleuchtung funktioniert nicht
Überprüfen Sie die Kabelverbindungen zum Fahrzeugkabelbaum und stellen Sie sicher, dass die Beleuchtung korrekt mit Strom versorgt wird.
Vor der Verwendung
- Tragen Sie ANSI-geprüfte Schutzbrillen.
- Verwenden Sie strapazierfähige Arbeitshandschuhe.
- Stellen Sie sicher, dass der Montagebereich sauber und gut beleuchtet ist.
- Überprüfen Sie, ob alle Teile gemäß der Paketliste vorhanden sind.
- Stellen Sie sicher, dass das Fahrzeugmodell (2008-2016 Ford F250/F350) kompatibel ist.
Technische Daten in der Praxis
- Rating for light
- Die elektrische Spezifikation für die Kennzeichenbeleuchtung beträgt DC 12V und 5W.
Abbildungen und Diagramme

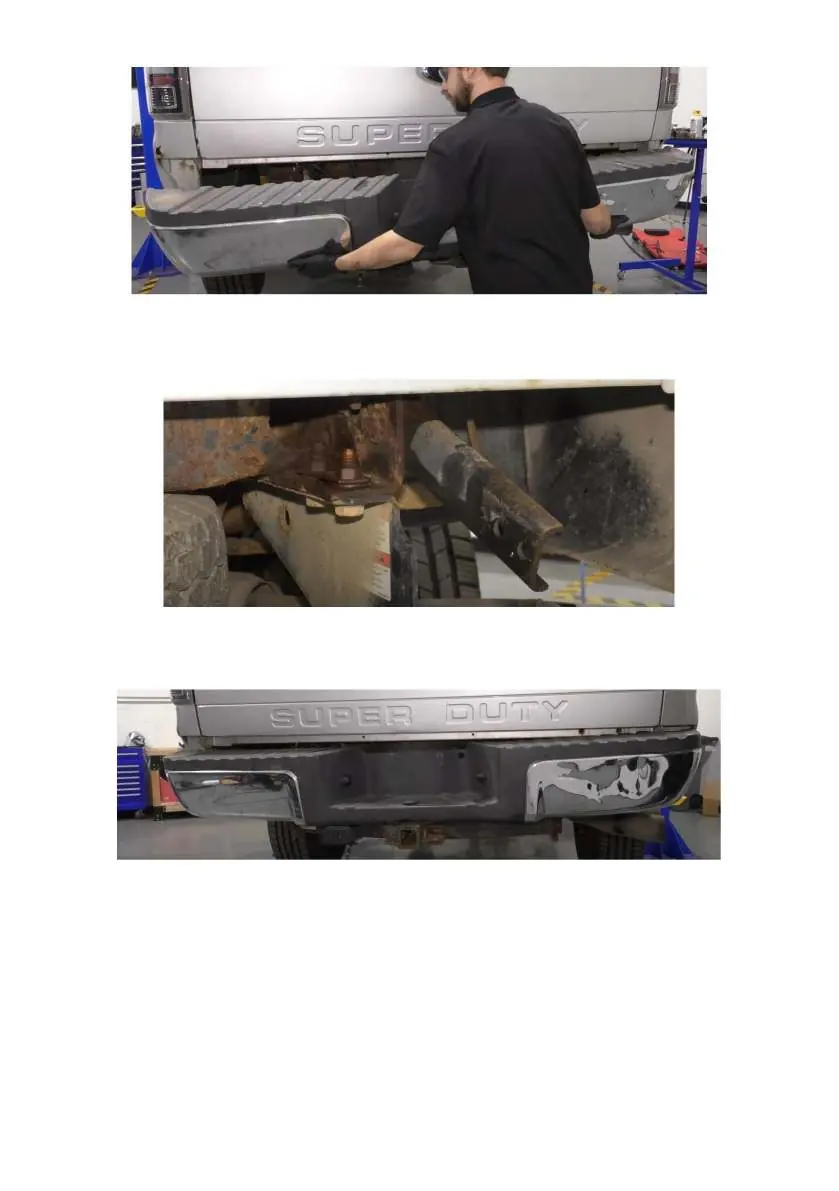

- Schritt 2 zeigt die Montage der Ladehalterung am Fahrzeugrahmen.
- Schritt 3 zeigt die Verbindung der Stoßstange mit der Ladehalterung.
- Schritt 4 zeigt die Stoßstange nach der Montage am Fahrzeug.
Modellkompatibilität
- Geeignet für Ford F250 und Ford F350 der Baujahre 2008 bis 2016.
