Bedienungsanleitung für AcuRite 06051M Solar Power Pack

Wichtige Informationen aus der Anleitung

Das AcuRite 06051M Solar Power Pack dient zur autarken Stromversorgung von AcuRite Iris oder Atlas Wetterstationen. Es nutzt Sonnenenergie, um den mitgelieferten Lithium-Akku zu laden, wodurch ein manueller Batteriewechsel an schwer zugänglichen Montageorten entfällt. Das System ist für den Außenbereich konzipiert und sollte idealerweise nach Süden ausgerichtet werden.

Installation und Inbetriebnahme

Vor der Montage im Freien muss der Akku eingesetzt werden:

1. Lösen Sie die kleine Kreuzschlitzschraube, um die Batteriefachabdeckung auf der Rückseite zu entfernen.
2. Legen Sie den mitgelieferten #18650 Lithium-Akku gemäß der Polaritätsmarkierung ein.
3. Optional: Laden Sie den Akku vor der Installation über den USB-C-Anschluss im Batteriefach vollständig auf.

Montage

Das Gerät kann an einem 3/4-Zoll-Mast oder an einer flachen Oberfläche (Zaunpfosten, Wand) montiert werden:

• Mastmontage: Verwenden Sie beide Teile der Klemme (Teil A und B) und die Standardschrauben.
• Wandmontage: Verwenden Sie nur Teil A der Klemme und die Holzschrauben.
• Ausrichtung: Lösen Sie die Schraube an der Winkelverstellung, um das Solarpanel optimal zur Sonne auszurichten, und ziehen Sie sie anschließend fest.
• Wichtiger Hinweis: Bilden Sie beim Kabelverlegen eine Tropfschleife, um das Eindringen von Wasser zu verhindern. Wickeln Sie das Kabel nicht um den Mast, da dies das Funksignal stören kann.

Verbindung mit Wetterstationen

AcuRite Iris (5-in-1): Verwenden Sie den mitgelieferten Adapter und die Kabelclips. Entfernen Sie die originale Batteriefachabdeckung des Sensors, setzen Sie den Adapter ein und sichern Sie das Kabel mit den Clips, damit es nicht den Windmesser behindert.

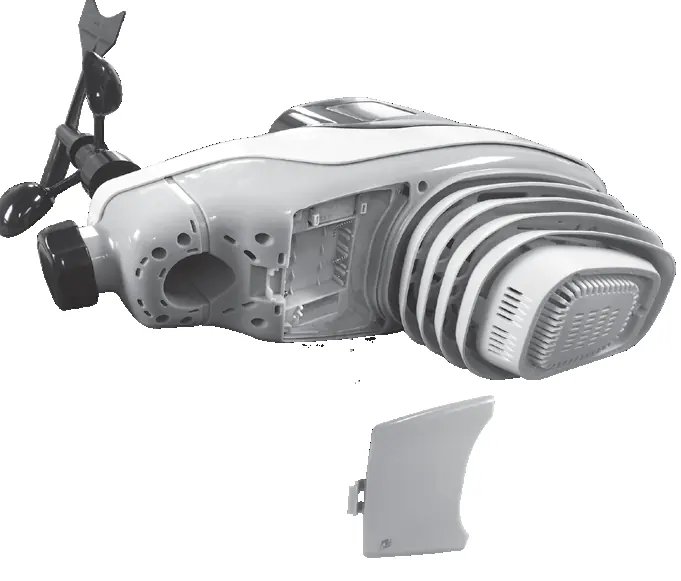

AcuRite Atlas: Der mitgelieferte Adapter und die Clips werden hier nicht benötigt. Entfernen Sie die Batteriefachabdeckung des Sensors, stecken Sie das Stromkabel direkt in den Anschluss im Batteriefach und führen Sie das Kabel durch den Schlitz, bevor Sie die Abdeckung wieder schließen.

Indikatoren und Wartung

• Push-to-Check: Drücken Sie die Taste, um den ungefähren Ladestand (25%, 50%, 75%, 100%) zu prüfen.
• Solar Status LED: Leuchtet dauerhaft, wenn das Panel Sonnenlicht empfängt und den Akku lädt. Wenn sie nicht leuchtet, ist der Akku voll. Blinkt sie, ist der Akku falsch installiert oder defekt.
• Reinigung: Reinigen Sie die Oberfläche des Solarpanels regelmäßig mit einem feuchten Tuch, um Staub und Schmutz zu entfernen.
