Bedienungsanleitung für das Goal Zero Boulder 100BC Solarpanel

Erfahren Sie, wie Sie das Goal Zero Boulder 100BC Solarpanel optimal nutzen. Diese Anleitung enthält Informationen zur Aufstellung, zum Anschluss an Powerstations, zur Verkettung mehrerer Module und wichtige Sicherheitshinweise.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Das Goal Zero Boulder 100BC ist ein tragbares Solarpanel, das für den mobilen Einsatz konzipiert wurde. Es ist nicht für eine dauerhafte Montage auf Dächern oder festen Strukturen vorgesehen. Das Panel selbst ist wetterfest, jedoch müssen die angeschlossenen Geräte (wie Powerstations oder Akkus) vor Feuchtigkeit, Staub, Regen und Schnee geschützt werden.

Produktübersicht

Das Boulder 100BC verfügt über ein integriertes Ständersystem (Kickstand), um das Panel optimal zur Sonne auszurichten. Auf der Rückseite befindet sich das 8-mm-Ausgangskabel, das für die Stromversorgung und die Verkettung mit anderen Modulen verwendet wird.

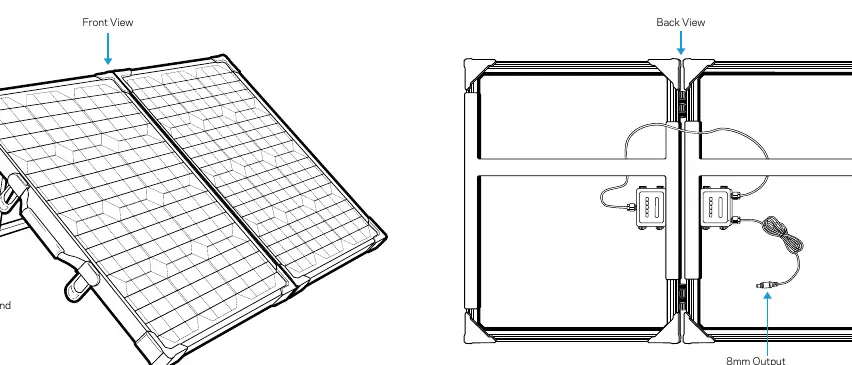

Front- und Rückansicht des Boulder 100BC mit Ständer und Anschlusskabel.
Front- und Rückansicht des Boulder 100BC mit Ständer und Anschlusskabel.

Funktionsweise

Um das Solarpanel zu verwenden, stecken Sie das 8-mm-Kabel mit dem blauen Ring in den INPUT-Anschluss Ihrer Goal Zero Yeti oder Sherpa Powerstation. Richten Sie das Panel mithilfe des Ständers zur Sonne aus. Für eine maximale Ladeeffizienz empfiehlt es sich, das Panel im Laufe des Tages entsprechend dem Sonnenstand neu zu positionieren.

Verkettung von Solarpanels

Sie können mehrere Boulder-Solarpanels miteinander verbinden, um die Ladeleistung zu erhöhen:

  • Kompatibilität: Das Boulder 100BC kann mit anderen Boulder-Panels verkettet werden, die über einen 8-mm-Eingang verfügen (z. B. Boulder 50 oder ältere Boulder 30).
  • Konfigurationen über 150W: Wenn Sie Boulder-Panels in einer Konfiguration mit einer Gesamtleistung von mehr als 150W betreiben, müssen Sie ein spezielles Kombinationskabel von Goal Zero erwerben.
  • Anschluss: Verbinden Sie den 8-mm-Stecker des Boulder 100BC mit dem 8-mm-Eingang des anderen Solarpanels.

Häufig gestellte Fragen

Sind die Boulder-Solarpanels wasserdicht? Ja, die Panels sind wetterfest und für permanente oder semi-permanente Installationen geeignet. Achten Sie jedoch darauf, dass die angeschlossenen Geräte trocken bleiben.

Kann ich das Panel auf dem Dach montieren? Nein, das Boulder 100BC ist nicht für eine permanente Montage ausgelegt. Sein faltbares Design ist für Mobilität gedacht. Für fest installierbare Lösungen sollten Sie die Modelle Boulder 50 oder 100 in Betracht ziehen.

Was kann direkt geladen werden? Die Panels sind für das Laden von Sherpa Power Packs und Goal Zero Yeti Powerstations optimiert. Für kleinere USB-Geräte wie Handys oder Stirnlampen sind die faltbaren Nomad-Solarpanels besser geeignet.

Technische Daten

  • Nennleistung: 100W
  • Leerlaufspannung: 18-23V
  • Zelltyp: Monokristallin
  • Gewicht: 11,7 kg
  • Abmessungen: 55,2 x 70,0 x 8,9 cm
  • Anschluss: Solaranschluss (blau, 8 mm)

Praktische Hilfe

Typische Probleme

Gerät lädt nicht oder langsam

Stellen Sie sicher, dass das Panel direkt zur Sonne ausgerichtet ist und der Winkel über den Tag angepasst wird. Prüfen Sie, ob das 8-mm-Kabel fest im INPUT-Port der Powerstation sitzt.

Panel soll permanent auf dem Dach montiert werden

Das Boulder 100BC ist nicht für eine permanente Montage ausgelegt. Nutzen Sie für diesen Zweck die fest installierbaren Boulder 50 oder 100 Modelle.

Verkettung von Panels über 150W

Bei Konfigurationen über 150W ist ein spezielles Kombinationskabel von Goal Zero erforderlich. Kontaktieren Sie den Kundenservice für das richtige Kabel.

Vor der Verwendung

  • Prüfen Sie das 8-mm-Kabel auf Beschädigungen.
  • Stellen Sie sicher, dass die Powerstation (Yeti/Sherpa) kompatibel ist.
  • Klappen Sie den Ständer aus, um das Panel stabil aufzustellen.
  • Positionieren Sie das Panel in Richtung der Sonne.
  • Schützen Sie die angeschlossene Powerstation vor Witterungseinflüssen.

Technische Daten in der Praxis

Nennleistung (100W)
Die maximale elektrische Leistung, die das Panel unter optimalen Bedingungen erzeugen kann.
Leerlaufspannung (18-23V)
Die Spannung des Panels ohne Last; wichtig für die Kompatibilität mit dem Laderegler der Powerstation.
8-mm-Anschluss
Der Standard-Eingangsstecker für Goal Zero Yeti und Sherpa Powerstations.

Abbildungen und Diagramme

  • Das Panel verfügt über ein Front- und Rückansicht-Design.
  • Der Ständer (Kickstand) befindet sich auf der Rückseite und dient zur Ausrichtung.
  • Das 8-mm-Ausgangskabel ist für den Anschluss an Powerstations oder zur Verkettung mit weiteren Panels vorgesehen.

Modellkompatibilität

  • Kompatibel mit Goal Zero Yeti und Sherpa Powerstations.
  • Kann mit anderen Boulder-Panels (z.B. Boulder 50, Boulder 30) verkettet werden, sofern diese einen 8-mm-Eingang haben.
  • Nicht für das direkte Laden von USB-Geräten (Handys, Lampen) geeignet; hierfür sind Nomad-Panels empfohlen.
