Bedienungsanleitung für Utilitech 20-Inch Outdoor Pedestal Fan SFSDE-500B-A

Erfahren Sie, wie Sie Ihren Utilitech 20-Inch Outdoor Pedestal Fan (SFSDE-500B-A) sicher montieren, bedienen und warten. Inklusive Montageanleitung, Fehlerbehebung und Sicherheitshinweisen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Utilitech 20-Inch Outdoor Pedestal Fan wird durch die Montage der Standstange an der Basis und des Ventilatorgehäuses an der Stange aufgebaut. Vor jeder Nutzung ist ein GFCI-Test am Stecker erforderlich. S. 4, 5

Wichtigste Schritte

GFCI-Test vor jeder Benutzung durchführen. S. 5
Geschwindigkeit über die Zugkette einstellen. S. 5

Erste Inbetriebnahme

Stecker in die Steckdose stecken, RESET drücken (Anzeige rot), TEST drücken (Anzeige aus), RESET erneut drücken. S. 5

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Ventilator läuft nicht

Prüfen Sie die Stromverbindung und ob Hindernisse die Blätter blockieren.

S. 5

Wartung und Reset

Vor der Reinigung Netzstecker ziehen. Kein Wasser auf Metalloberflächen verwenden. Staub mit Staubsauger entfernen. S. 5

Technische Daten

Parameter	Wert	Hinweis	Seiten
Geschwindigkeitsstufen	3	LOW, MEDIUM, HIGH	S. 5

Wo es im PDF steht

Lieferumfang S. 2
Montageanleitung S. 4
Bedienung S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

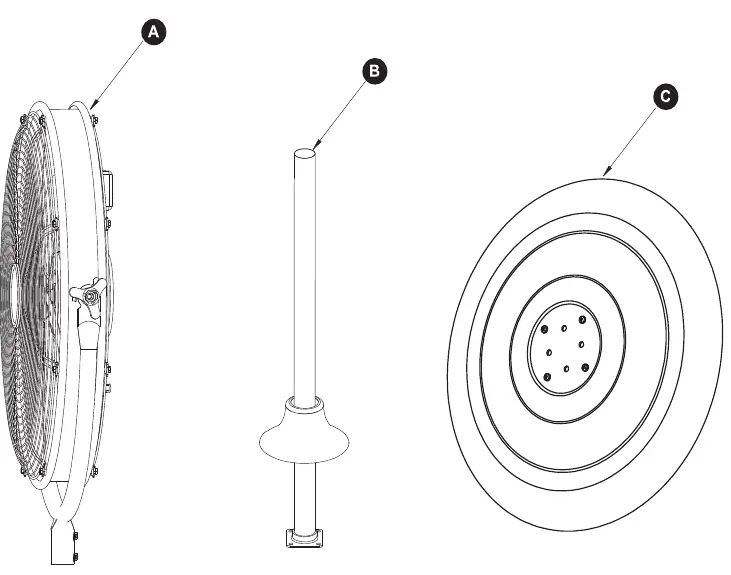

Lieferumfang: Ventilatorgehäuse, Standstange und Basis.

Seite 2

Seite 4

Montage des Ventilatorgehäuses an der Standstange.

Seite 4

GFCI-Stecker mit Test- und Reset-Tasten.

Seite 5

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für die Montage, den sicheren Betrieb und die Wartung des Utilitech 20-Inch Outdoor Pedestal Fan (Modell SFSDE-500B-A). Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Lieferumfang

Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind:

Ventilatorgehäuse (A)
Standstange (B)
Basis (C)
Schrauben (AA) - 6 Stück

Montage

Die geschätzte Montagezeit beträgt 20 Minuten. Benötigte Werkzeuge (nicht im Lieferumfang enthalten): Kreuzschlitzschraubendreher und Schraubenschlüssel.

Montageschritte

Basis montieren: Führen Sie 4 Schrauben (AA) durch die Löcher in der Standstange (B) und befestigen Sie diese an der Basis (C).
Ventilatorgehäuse montieren: Setzen Sie den U-Bügel des Ventilatorgehäuses (A) auf die Standstange (B) und sichern Sie ihn mit den verbleibenden 2 Schrauben (AA).

Bedienung

GFCI-Stecker Test

Führen Sie vor jeder Benutzung den GFCI-Test durch:

Stecken Sie den Stecker in die Steckdose und drücken Sie die RESET-Taste (A). Die Anzeige (B) sollte rot leuchten.
Drücken Sie die TEST-Taste (C). Die Anzeige (B) sollte erlöschen.
Drücken Sie die RESET-Taste (A) erneut, um das Gerät zu verwenden.
Verwenden Sie den Ventilator nicht, wenn der Test fehlschlägt.

Geschwindigkeitseinstellung

Der Ventilator verfügt über drei Geschwindigkeitsstufen (LOW, MEDIUM, HIGH). Ziehen Sie an der Zugkette, um die gewünschte Luftstromgeschwindigkeit einzustellen.

Wartung und Pflege

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie kein Wasser zur Reinigung der Metalloberflächen. Staub kann mit einem Staubsauger entfernt werden. Um das vordere Schutzgitter zu entfernen, lösen Sie die Sicherungsschraube am Rand des Gitters mit einem Schraubendreher. Nach der Reinigung das Gitter wieder anbringen und die Schraube festziehen.

Praktische Hilfe

Typische Probleme

Der Ventilator funktioniert nicht.

Stellen Sie sicher, dass der Ventilator eingesteckt ist und die Steckdose funktioniert. Prüfen Sie, ob Hindernisse die Ventilatorblätter blockieren. Wenn Hindernisse vorhanden sind, schalten Sie den Ventilator aus, ziehen Sie den Netzstecker und entfernen Sie das Hindernis vorsichtig.

Vor der Verwendung

Überprüfen Sie, ob alle Teile gemäß Lieferumfang vorhanden sind.
Stellen Sie sicher, dass Sie einen Kreuzschlitzschraubendreher und einen Schraubenschlüssel zur Hand haben.
Führen Sie vor jeder Benutzung den GFCI-Steckertest durch.
Stellen Sie sicher, dass das Gerät nicht mit einem Verlängerungskabel betrieben wird.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Geschwindigkeitsstufen: Der Ventilator bietet drei Stufen: LOW (niedrig), MEDIUM (mittel) und HIGH (hoch), einstellbar über die Zugkette.

Abbildungen und Diagramme

Die Montage erfolgt in zwei Hauptschritten: Befestigung der Standstange an der Basis und Befestigung des Ventilatorgehäuses an der Standstange.
Der GFCI-Stecker verfügt über eine RESET-Taste und eine TEST-Taste zur Sicherheitsüberprüfung.
