Bedienungsanleitung für uni USB-C-auf-Ethernet-Adapter mit 100W Ladeanschluss
Erfahren Sie, wie Sie den uni USB-C-auf-Ethernet-Adapter mit 100W Ladeanschluss verwenden. Diese Anleitung enthält Informationen zur Kompatibilität, Fehlerbehebung bei Verbindungs- und Ladeproblemen sowie Erklärungen zu den Status-LEDs.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung unterstützt Sie bei der Inbetriebnahme und Fehlerbehebung Ihres uni USB-C-auf-Ethernet-Adapters. Bitte beachten Sie, dass der PD-Ladeanschluss ausschließlich als Eingang zum Laden des Laptops dient und nicht als Ausgang zum Laden von Mobilgeräten verwendet werden kann. Eine leichte Erwärmung des Adapters während des Betriebs ist aufgrund des Aluminiumgehäuses normal und unbedenklich.
Verwendung des PD-Ladeanschlusses
Um die Ladefunktion (Power Delivery) zu nutzen, verbinden Sie den PD-Port mit einem geeigneten Netzteil und den USB-C-Stecker mit Ihrem Laptop. Beachten Sie dabei folgende Bedingungen:
- Verwenden Sie ausschließlich Ladegeräte und Kabel mit einer Leistung von über 65W.
- Die tatsächliche Ladeleistung hängt vom verwendeten Ladegerät, Kabel und dem Protokoll Ihres Geräts ab.
- Der PD-Port kann nicht als Ausgang zum Laden von Smartphones oder Tablets verwendet werden.
Status-LEDs
Der Adapter verfügt über Statusanzeigen, die Ihnen den Betriebszustand signalisieren:
- Gelbes Licht: Die Signalverbindung ist aktiv und normal.
- Grünes Licht: Die Stromversorgung ist aktiv und normal.
Fehlerbehebung
Sollte das Gerät nicht wie erwartet funktionieren, prüfen Sie bitte folgende Punkte:
- Keine Verbindung: Stellen Sie sicher, dass Ihr Gerät kompatibel ist und der USB-C-Anschluss USB 3.0 oder höher unterstützt. Testen Sie gegebenenfalls ein anderes Gerät.
- Geschwindigkeit unter 1Gbps: Überprüfen Sie, ob das verwendete Netzwerkkabel dem Standard CAT6 oder höher entspricht. Stellen Sie sicher, dass der USB-C-Anschluss USB 3.0 oder höher unterstützt und prüfen Sie die Bandbreitenzuweisung.
- Kontakt: Bei anhaltenden Problemen wenden Sie sich bitte an [email protected].

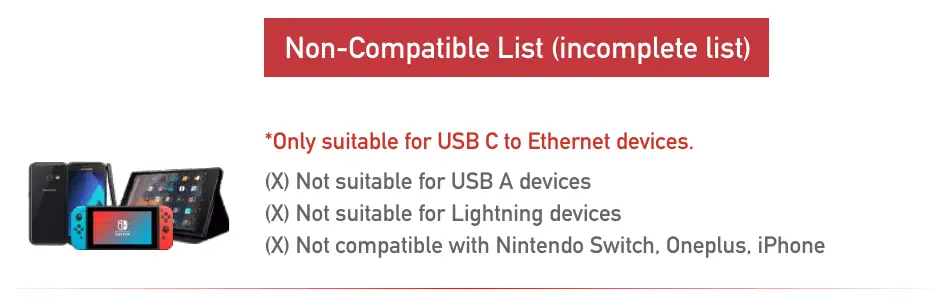

Kompatibilität und Einschränkungen
Der Adapter ist für USB-C-zu-Ethernet-Verbindungen konzipiert. Folgende Geräte und Standards werden nicht unterstützt:
- USB-A-Geräte
- Lightning-Geräte
- Nintendo Switch
- OnePlus-Geräte
- iPhone

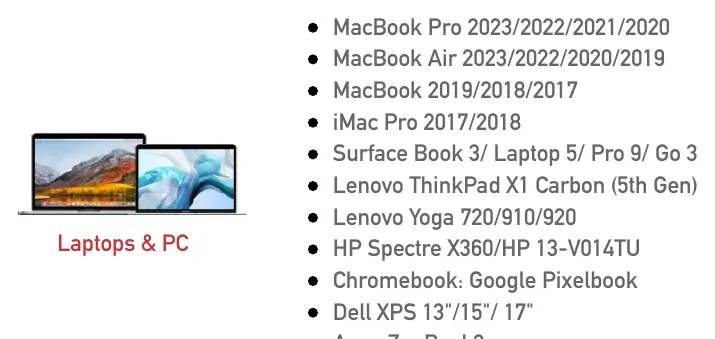

Das Produkt ist kompatibel mit gängigen Betriebssystemen wie Linux, macOS, Windows, iOS und Android.
Praktische Hilfe
Typische Probleme
Adapter wird heiß
Dies ist ein normales Verhalten bei der Signalübertragung. Das Aluminiumgehäuse dient der Wärmeableitung und schadet weder dem Gerät noch dem Benutzer.
Keine 1Gbps Geschwindigkeit
Stellen Sie sicher, dass das Netzwerkkabel CAT6 oder höher ist und der USB-C-Port USB 3.0 oder höher unterstützt.
Gerät funktioniert nicht
Prüfen Sie die Kompatibilität, stellen Sie sicher, dass USB 3.0 unterstützt wird, und testen Sie das Kabel an einem anderen Gerät.
Vor der Verwendung
- Verwenden Sie ein Ladegerät mit über 65W für den PD-Port.
- Stellen Sie sicher, dass das Netzwerkkabel CAT6 oder höher ist.
- Prüfen Sie, ob der USB-C-Anschluss Ihres Geräts USB 3.0 oder höher unterstützt.
- Stellen Sie sicher, dass das Gerät nicht in der Liste der nicht kompatiblen Geräte (z.B. Nintendo Switch, iPhone) enthalten ist.
Modellkompatibilität
- Nicht kompatibel mit USB-A, Lightning, Nintendo Switch, OnePlus und iPhone.
- Unterstützt Linux, macOS, Windows, iOS und Android.
