Bedienungsanleitung für Digitus USB-C auf VGA Adapter DA-70853
Erfahren Sie, wie Sie den Digitus USB-C auf VGA Adapter (DA-70853) anschließen und nutzen. Diese Anleitung enthält technische Daten, Kompatibilitätsinformationen und eine Schritt-für-Schritt-Anleitung zur Verbindung mit Monitoren und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

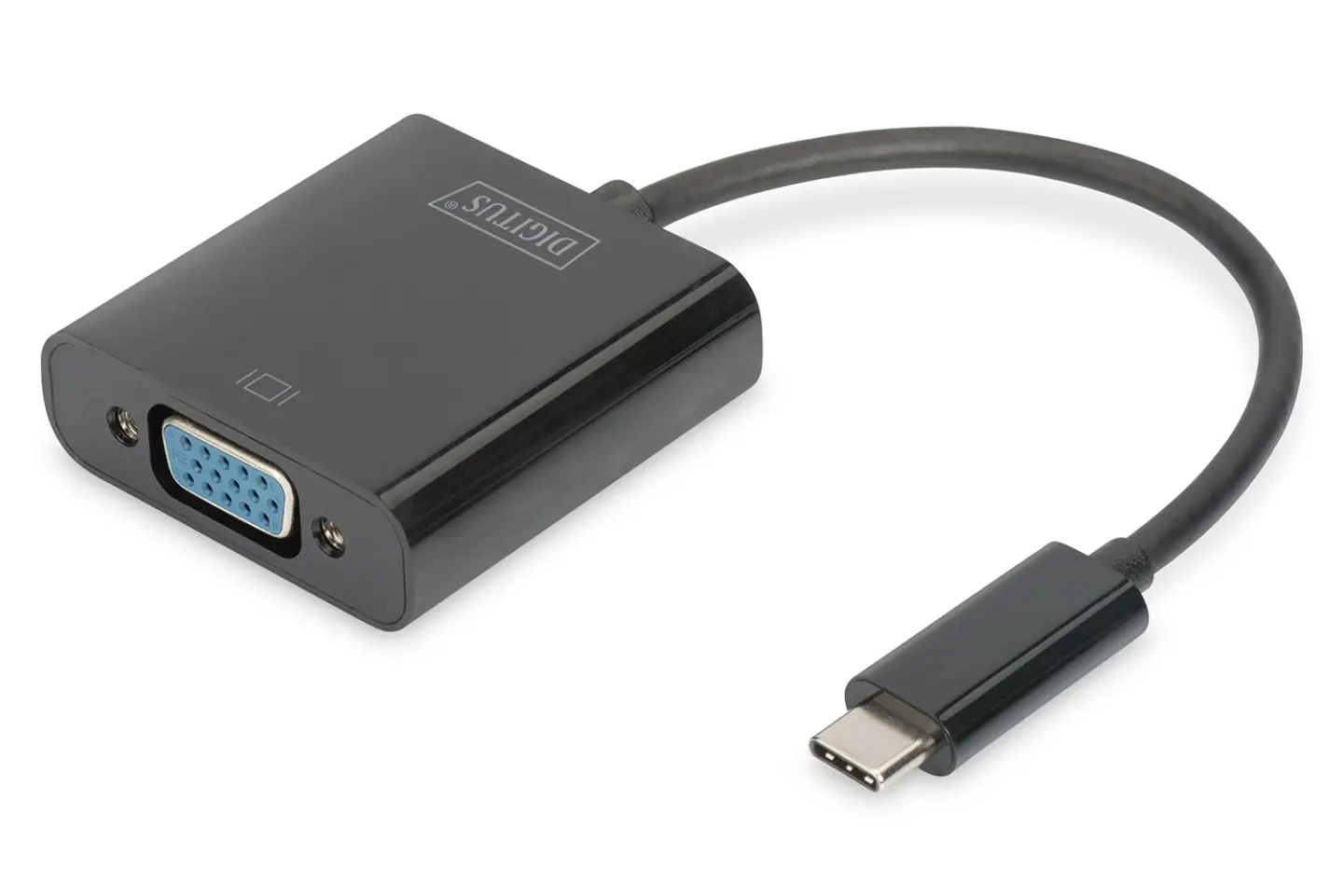

Dieser Adapter ermöglicht den Anschluss eines VGA-Monitors oder Projektors an ein Gerät mit USB-C-Anschluss. Er unterstützt Auflösungen bis zu Full HD (1080p) und ist mit Windows, Mac und Google Chrome kompatibel. Das Gerät wird über den USB-Bus mit Strom versorgt und benötigt kein externes Netzteil.
Betrieb und Anschluss
- Verbinden Sie den USB-C-Anschluss des Adapters mit Ihrem Computer.
- Verbinden Sie den VGA-Ausgang des Adapters mit einem VGA-Kabel mit Ihrem Monitor oder Projektor.
Technische Daten
- Chipsatz: RTD2169U
- Eingang: USB 3.1 Typ-C (Stecker)
- Ausgang: VGA (Buchse)
- Stromversorgung: Über USB-Bus (kein externes Netzteil erforderlich)
- Betriebstemperatur: 0°C bis +45°C
- Abmessungen: 45 x 45 x 14.8 mm
- Kabellänge: 150 mm
Unterstützte Auflösungen
Der Adapter unterstützt folgende Auflösungen:
- 1080p bei 24Hz, 50Hz, 60Hz
- 720p
- 480p
- 576i
- 480i (bei 50Hz und 60Hz)
Herstellerinformationen
Assmann Electronic GmbHAuf dem Schüffel 358513 LüdenscheidDeutschlandwww.assmann.com
Offizielle Quellen aus der Anleitung
Herstellerinformationen
DIGITUS
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass das VGA-Kabel fest sitzt und der Monitor auf den richtigen Eingang eingestellt ist.
Prüfen Sie, ob die gewählte Auflösung (z.B. 1080p, 720p) vom Monitor unterstützt wird.
Vor der Verwendung
- Stellen Sie sicher, dass Ihr Computer über einen USB-C-Anschluss verfügt.
- Halten Sie ein VGA-Kabel bereit.
- Prüfen Sie, ob der Monitor oder Projektor eingeschaltet ist.
