Bedienungsanleitung für TYPE S 2-Light Kabelbaum mit Funksteuerung
Erfahren Sie, wie Sie den TYPE S 2-Light Kabelbaum (LM534402) sicher installieren und bedienen. Diese Anleitung enthält Installationsschritte, Schaltpläne und Tipps zur Fehlerbehebung für die Funk- und Kabelsteuerung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der TYPE S 2-Light Kabelbaum dient zur Steuerung von zwei 12V-Zusatzscheinwerfern. Er wird direkt an die Fahrzeugbatterie angeschlossen und über eine mitgelieferte Funkfernbedienung gesteuert. S. 1
Wichtigste Schritte
- Installation der Verkabelung S. 1
- Anschluss der Lichter S. 1
Erste Inbetriebnahme
- Verkabelung an Batterie und Lichter anschließen, dann die Fernbedienung testen. S. 1
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Lichter funktionieren nicht
Sicherung prüfen und Kabelverbindungen auf festen Sitz kontrollieren.
S. 1Wartung und Reset
- Trennen Sie die Stromversorgung vor Wartungsarbeiten. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 12V DC | Betriebsspannung | S. 1 |
| Sicherung | 15A | Maximal zulässige Stromstärke | S. 1 |
Wo es im PDF steht
- Installations- und Bedienungsanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanweisungen für den TYPE S 2-Light Kabelbaum (Modell LM534402). Das System ermöglicht die Steuerung von zwei 12V-Zusatzscheinwerfern über eine Funkfernbedienung oder eine kabelgebundene Steuerung. Vor der Installation ist es zwingend erforderlich, die elektrischen Anforderungen des Fahrzeugs zu prüfen und sicherzustellen, dass die Last die Sicherungsgrenzen nicht überschreitet.
Lieferumfang
- 1 x 2-Light Kabelbaum (mit In-Line Schalter und 15A Sicherung)
- 1 x Funkfernbedienung (Schlüsselanhänger)
- 6 x Flachsteckverbinder (mit Hülsen)
Technische Daten
- Spannung: 12V DC
- Sicherung: 15A In-Line
- Batterie Fernbedienung: 3V CR2032
- Kabellänge (Schalter zu Controller): 2,85 m
- Kabellänge (Flachstecker zu Controller): 3,5 m
- Kabellänge (Ringkabelschuhe zu Controller): 0,5 m
Installation und Verkabelung
Vorbereitung: Stellen Sie sicher, dass der Motor abgekühlt ist. Planen Sie den Verlauf der Kabel und messen Sie die benötigten Längen zweimal. Vermeiden Sie Hitzequellen und bewegliche Teile.
- Verkabelung planen: Zeichnen Sie den Installationsweg für Lichter, Schalter und Controller.
- Testlauf: Prüfen Sie die Passform der Kabel, bevor Sie diese dauerhaft befestigen.
- Anschluss an Lichter: Verbinden Sie die positiven (+) Kabel der Lichter mit den roten bzw. weißen Flachsteckern. Verbinden Sie alle negativen (-) Kabel mit dem schwarzen Flachstecker. Verwenden Sie eine Crimpzange zur Sicherung.
- Funktionstest: Testen Sie die Lichter, bevor Sie die Kabel endgültig verlegen.
- Durchführung: Führen Sie den Schalter und Controller durch eine Kabeldurchführung (Grommet) in den Innenraum des Fahrzeugs.
- Montage: Befestigen Sie den Schalter und sichern Sie lose Kabel mit Kabelbindern.
Bedienung mit der Fernbedienung
- ON-Taste: Aktiviert Kanal 1 (rotes Kabel). Erneutes Drücken schaltet auf Kanal 2 (weißes Kabel), ein weiteres Drücken aktiviert beide Kanäle.
- OFF-Taste: Schaltet alle Kanäle aus. Beim Wiedereinschalten wird der zuletzt verwendete Modus beibehalten.
- Slow Strobe: Aktiviert den langsamen Blinkmodus.
- Fast Strobe: Aktiviert den schnellen Blinkmodus.
Sicherheitshinweise
Installieren Sie das Produkt nicht an Stellen, die die Sicht des Fahrers oder die sichere Bedienung des Fahrzeugs beeinträchtigen. Das Produkt enthält Chemikalien (DEHP/DINP), die laut kalifornischem Recht Krebs oder Fortpflanzungsschäden verursachen können. Trennen Sie die Stromversorgung vor Wartungsarbeiten.
Praktische Hilfe
Typische Probleme
Lichter funktionieren nicht
Überprüfen Sie die 15A-Sicherung und stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.
Fernbedienung reagiert nicht
Prüfen Sie die CR2032-Batterie in der Fernbedienung und ersetzen Sie diese bei Bedarf.
Kabel zu kurz
Messen Sie vor der Installation die Abstände und planen Sie den Weg durch die Spritzwand sorgfältig.
Vor der Verwendung
- Crimpzange und nicht-leitendes Isolierband bereitlegen
- Kabelbinder und Wellrohr (Wire Loom) für den Schutz der Kabel besorgen
- Durchführung für die Kabel durch die Spritzwand (Firewall) identifizieren
- Sicherstellen, dass die 12V-Zubehörteile innerhalb der Ampere-Spezifikationen liegen
- Sicherstellen, dass die Montageposition die Sicht des Fahrers nicht behindert
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 15A In-Line Sicherung
- Schützt den Stromkreis vor Überlastung; darf nicht überschritten werden.
Abbildungen und Diagramme

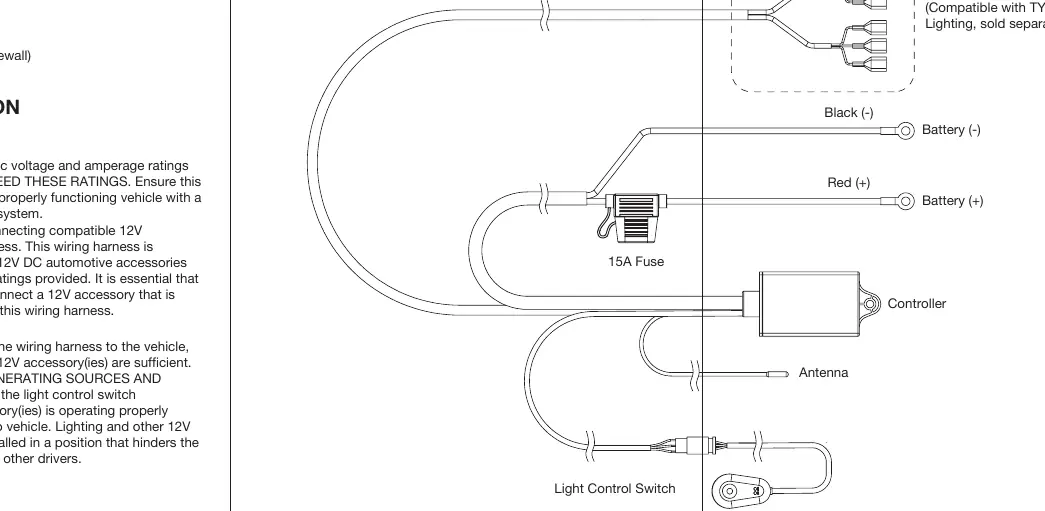

- Der Schaltplan zeigt den Anschluss an die Fahrzeugbatterie (Plus/Minus), den Controller und die Lichter.
- Die Verkabelung unterscheidet zwischen Kanal 1 (rot) und Kanal 2 (weiß) für die Lichtsteuerung.
Modellkompatibilität
- Kompatibel mit 12V DC Kfz-Zubehör.
- Nicht für den Anschluss von defekten oder beschädigten Zubehörteilen geeignet.
