Bedienungsanleitung für Generic Car Switch
Detaillierte Anleitung für den Generic Car Switch: Installation, Verkabelung, Sicherheitshinweise und Schaltplan für 12V-Fahrzeuganwendungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Generic Car Switch ist ein 12V-Schalter für Fahrzeuganwendungen. Er ist für eine maximale Leistung von 18W ausgelegt. Bei Geräten mit höherer Leistungsaufnahme muss ein Relais zwischengeschaltet werden. S. 1
Wichtigste Schritte
- Trennen Sie vor der Installation den Minuspol der Fahrzeugbatterie. S. 1, 2
- Isolieren Sie alle Kabelverbindungen mit Schrumpfschlauch oder Isolierband. S. 1, 2
Erste Inbetriebnahme
- Nach der Verkabelung Batterie wieder anschließen und Schalter auf Funktion sowie ungewöhnliche Geräusche oder Hitzeentwicklung prüfen. S. 2
Probleme und Lösungen
Betrieb sofort stoppen und Schalter ersetzen.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 12V DC | Betriebsspannung | S. 1 |
| Nennstrom | 1.5A | Maximale Stromstärke | S. 1 |
| Maximale Leistung | 18W | Maximale Belastung | S. 1 |
Wo es im PDF steht
- Produktübersicht und Sicherheit S. 1
- Installationsanleitung S. 2
- Schaltplan S. 3
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Generic Car Switch ist ein Schalter für 12V-Fahrzeuganwendungen. Vor der Installation ist es zwingend erforderlich, den Minuspol der Fahrzeugbatterie abzuklemmen, um Kurzschlüsse zu vermeiden. Das Gerät ist ausschließlich für 12V DC ausgelegt; der Anschluss an 220V AC ist lebensgefährlich und führt zu Schäden. Bei Geräten mit hoher Stromaufnahme (z. B. Lichter, Luftpumpen) muss zwingend ein Relais verwendet werden, um den Schalter vor Überhitzung zu schützen.
Produktübersicht und technische Daten
Der Schalter besteht aus flammhemmendem ABS-Material und ist für den Einsatz in Fahrzeugen konzipiert.
- Eingangsspannung: 12V DC
- Nennstrom: 1.5A
- Maximale Leistung: 18W
- Betriebstemperatur: -10°C bis 60°C
Sicherheitshinweise
- Trennen Sie vor der Installation immer den Minuspol der Fahrzeugbatterie.
- Verwenden Sie für Hochleistungsgeräte ein Relais.
- Alle Kabelverbindungen müssen fest sitzen und isoliert sein (Schrumpfschlauch oder Isolierband verwenden).
- Stellen Sie sicher, dass die wasserdichte Dichtung korrekt installiert und komprimiert ist.
- Halten Sie den Schalter von hohen Temperaturen, Öl und Wasser fern.
- Nehmen Sie keine Änderungen an der internen Struktur des Schalters vor.
- Bei Anzeichen von Fehlfunktionen (Geruch, Hitze, ungewöhnliche Geräusche) den Betrieb sofort einstellen.
Installation und Verkabelung
- Vorbereitung: Trennen Sie die Stromversorgung und legen Sie Werkzeuge wie Schraubendreher, Abisolierzange und Isolierband bereit.
- Einbau: Setzen Sie den Schalter von der Vorderseite des Panels ein. Installieren Sie die wasserdichte Dichtung, die Unterlegscheibe und die Befestigungsmutter auf der Rückseite. Ziehen Sie die Mutter moderat fest, um Stabilität und Dichtigkeit zu gewährleisten.
- Verkabelung: Achten Sie auf die korrekte Polung (Plus/Minus). Verwenden Sie den beiliegenden Schaltplan zur Orientierung. Isolieren Sie alle Anschlüsse sorgfältig.
- Funktionstest: Schließen Sie die Batterie wieder an und testen Sie die LED-Anzeige sowie die angeschlossenen Geräte auf ordnungsgemäße Funktion.
- Abschluss: Fixieren Sie die Kabel mit Kabelbindern und bringen Sie bei Bedarf Funktionsaufkleber an.

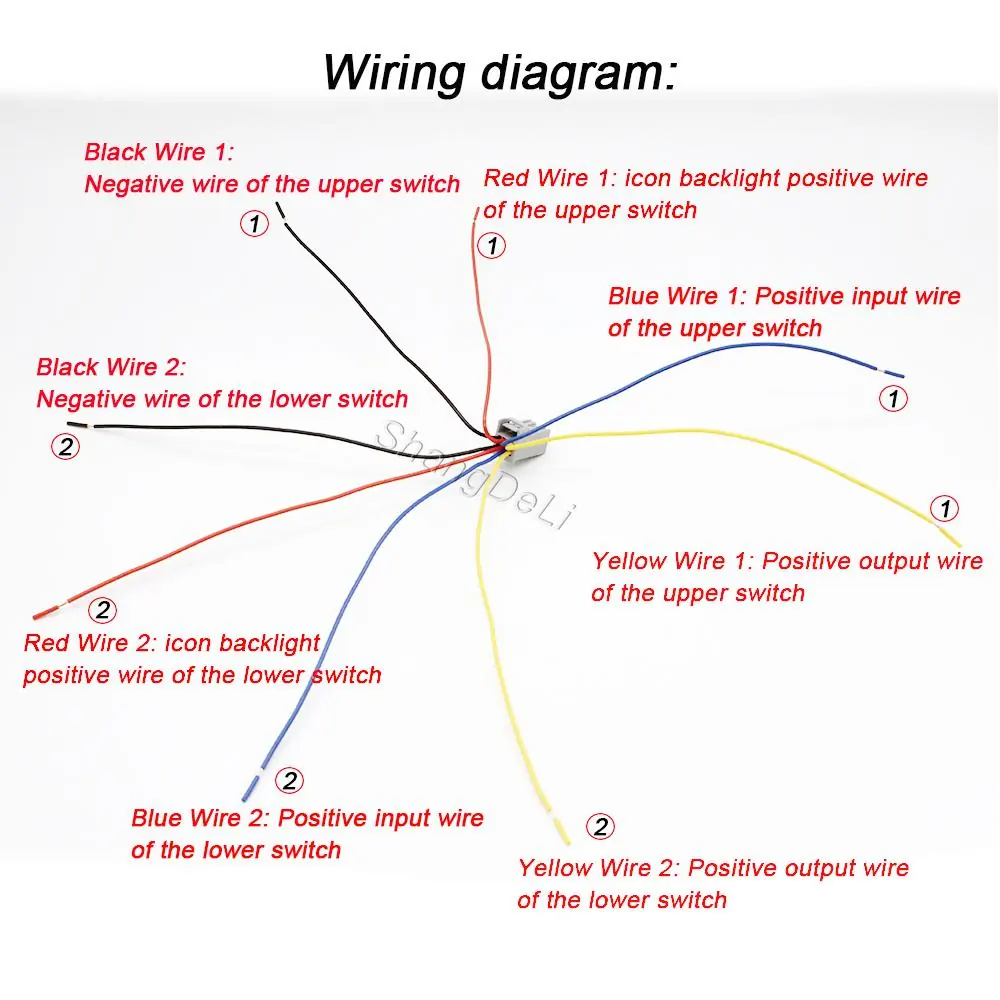

Schaltplan
Der Schaltplan definiert die Belegung der Kabel für den oberen und unteren Schalter:

- Gelbes Kabel: Positiver Ausgang
- Blaues Kabel: Positiver Eingang
- Rotes Kabel: Positive Stromversorgung für die Hintergrundbeleuchtung
- Schwarzes Kabel: Masse (Minus)
Praktische Hilfe
Typische Probleme
Betrieb sofort einstellen, Schalter prüfen oder ersetzen.
Verwenden Sie zwingend ein Relais, um den Schalter nicht zu überlasten.
Alle Anschlüsse mit Schrumpfschlauch oder Isolierband abdecken; keine blanken Metallteile freilassen.
Vor der Verwendung
- Minuspol der Fahrzeugbatterie abklemmen.
- Spannung prüfen (nur 12V DC, kein 220V AC).
- Werkzeuge bereitlegen (Schraubendreher, Abisolierzange, Isolierband).
- Wasserdichte Dichtung auf korrekten Sitz prüfen.
- Relais für Verbraucher über 18W bereitstellen.
Technische Daten in der Praxis
- 1.5A Nennstrom
- Maximale Strombelastbarkeit des Schalters ohne Relais.
Abbildungen und Diagramme
- Gelb: Ausgang zum Verbraucher.
- Blau: Eingangsstrom.
- Rot: Strom für die LED-Hintergrundbeleuchtung.
- Schwarz: Masseanschluss.
Modellkompatibilität
- Nur für 12V-Fahrzeugsysteme.
- Nicht für 220V-Haushaltsstrom geeignet.
- Erfordert bei hoher Last ein externes Relais.
