Bedienungsanleitung für den tragbaren Lautsprecher Trevi XF 1750KB

Schnelle Hilfe und Bedienungsanleitung für den Trevi XF 1750KB tragbaren Lautsprecher mit Trolley. Erfahren Sie mehr über Anschlüsse, Bluetooth-Kopplung, Aufnahme-Funktionen und Wartung.

PDF-Quelle: italiano · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

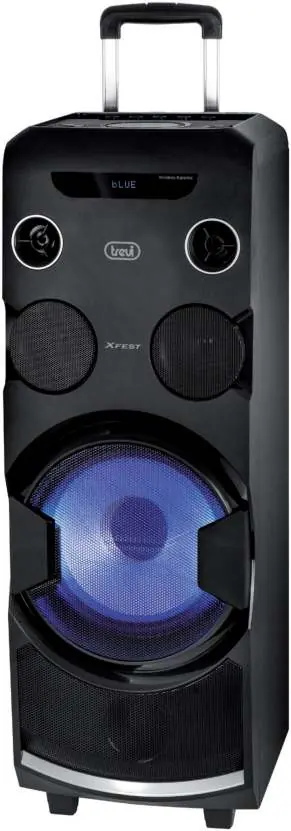

Der Trevi XF 1750KB ist ein tragbarer Lautsprecher mit Trolley-Funktion. Er wird über einen 12V-Akku oder das Stromnetz betrieben. Funktionen umfassen Bluetooth-Wiedergabe, USB/SD-Player, Mikrofon-Eingänge und eine Aufnahme-Funktion. S. 1, 6, 12

Wichtigste Schritte

Bluetooth-Kopplung S. 7, 13
Aufnahme starten S. 8, 14

Erste Inbetriebnahme

Batterien einlegen S. 5, 11

Weitere 3 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Akku lädt nicht

Hauptschalter auf OFF stellen.

S. 6, 12

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	110-240V 50/60Hz / 12V 9Ah Akku	Netz- und Akkubetrieb	S. 9, 15
Gewicht	15 kg	Gesamtgewicht des Geräts	S. 9, 15

Wo es im PDF steht

Bedienungsanleitung (Italienisch) S. 1, 9
Bedienungsanleitung (Englisch) S. 10, 15
Bedienungsanleitung (Französisch) S. 16, 21
Bedienungsanleitung (Deutsch) S. 22, 27
Bedienungsanleitung (Spanisch) S. 28, 33

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 4

Seite 5

Wichtige Informationen aus der Anleitung

Dieses Gerät ist ein elektronisches Präzisionsinstrument. Vermeiden Sie die Nutzung in der Nähe von Wärmequellen, in sehr feuchten oder staubigen Umgebungen sowie an Orten mit starken Vibrationen. Achten Sie darauf, das Gerät nicht mit Wasser zu bespritzen und keine mit Flüssigkeit gefüllten Gegenstände darauf abzustellen. Halten Sie das Gerät von DVD/CD-Playern fern, da deren Frequenzen das Mikrofon beeinflussen können.

Beschreibung der Bedienelemente

Das Gerät verfügt über ein Bedienfeld an der Oberseite mit Reglern für Mikrofonlautstärke (MIC VOL), Hauptlautstärke, Echo, Bass und Treble. Zudem gibt es Tasten für Moduswahl (MODE), LED-Lichteffekte, Stand-by, Play/Pause sowie Vor/Zurück-Tasten. Die Anschlüsse für USB, SD-Karte und Mikrofone befinden sich ebenfalls auf dem Bedienfeld.

Stromversorgung und Aufladen

Das Gerät wird über eine interne 12V-Blei-Säure-Batterie oder über das Stromnetz (110-240V) betrieben. Zum Aufladen schließen Sie das Netzkabel an die Buchse (15) an. Die LED-Anzeige (18) leuchtet rot während des Ladevorgangs und grün, wenn der Akku vollständig geladen ist. Der Hauptschalter (17) muss auf OFF stehen, um den Akku zu laden.

Bluetooth-Betrieb

Schalten Sie das Gerät ein und wählen Sie mit der MODE-Taste die Bluetooth-Funktion ("BLUE" erscheint im Display).
Das Bluetooth-Symbol blinkt und das System sucht automatisch.
Aktivieren Sie Bluetooth an Ihrem externen Gerät und suchen Sie nach "XF 1750KB".
Geben Sie bei Aufforderung das Passwort "0000" ein.

USB/SD-Wiedergabe

Stecken Sie einen USB-Stick oder eine SD-Karte in den entsprechenden Slot. Die Wiedergabe startet automatisch. Sie können mit den Tasten NEXT/PREV zwischen den Titeln navigieren oder mit dem Ziffernblock direkt einen Titel wählen. Mit der REPEAT-Taste können Sie zwischen der Wiederholung eines Titels (ONE) oder aller Titel (ALL) wählen.

Aufnahme-Funktion

Sie können Audio auf USB-Speicher oder SD-Karten aufnehmen. Im Aux-Modus oder USB/SD-Modus drücken Sie die RECORD-Taste (26). Das System erstellt automatisch einen Ordner namens "RECORDM" auf dem Speichermedium. Während der Aufnahme sind einige andere Funktionen des Geräts deaktiviert.

Transport und Wartung

Das Gerät verfügt über einen Trolley-Griff und Räder. Drücken Sie den Knopf am Griff, um ihn auszufahren oder einzufahren. Zur Reinigung verwenden Sie ein leicht angefeuchtetes, weiches Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Herstellerinformationen

Trevi S.p.A.

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Bluetooth-Verbindung schlägt fehl

Stellen Sie sicher, dass sich das Gerät im Bluetooth-Modus befindet und das Symbol blinkt. Prüfen Sie, ob das Passwort '0000' korrekt eingegeben wurde.

Akku lädt nicht

Stellen Sie sicher, dass der Hauptschalter (17) auf 'OFF' steht, während das Netzkabel angeschlossen ist.

Aufnahme startet nicht

Stellen Sie sicher, dass der USB-Stick oder die SD-Karte in FAT16 oder FAT32 formatiert ist und genügend Speicherplatz vorhanden ist.

Vor der Verwendung

Akku vor der ersten Nutzung vollständig aufladen.
Batterien (2x AAA) in die Fernbedienung einlegen.
Batterien (2x AA) in das drahtlose Mikrofon einlegen.
Lautstärke vor dem Einschalten auf ein Minimum reduzieren.
Sicherstellen, dass das Gerät auf einer stabilen Oberfläche steht.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Max. Audioleistung: 120W, die maximale Ausgangsleistung des Lautsprechers.
Bluetooth-Reichweite: Das Gerät arbeitet im 2,4GHz-Band.

Abbildungen und Diagramme

Das Bedienfeld enthält Regler für MIC VOL, MIC EQ, ECHO, BASS und TREBLE.
Die Rückseite des Mikrofons enthält das Batteriefach für 2x AA Batterien.
Die Fernbedienung bietet Tasten für Moduswahl, Aufnahme, Equalizer und Ziffernblock.

Modellkompatibilität

USB/SD-Speicher müssen in FAT16 oder FAT32 formatiert sein.
Drahtlose Mikrofone sollten mindestens 30m voneinander entfernt betrieben werden, wenn mehrere genutzt werden.
