Bedienungsanleitung für Trevi LTV 2014HE Tragbarer Fernseher
Schnelle Hilfe und Bedienungsanleitung für den tragbaren Fernseher Trevi LTV 2014HE. Erfahren Sie mehr über Installation, Sendersuchlauf, USB-Wiedergabe und technische Daten.
PDF-Quelle: italiano · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Trevi LTV 2014HE ist ein tragbarer 14,1-Zoll-Fernseher mit DVB-T2/HEVC-Tuner, der über Netzstrom oder 12V-Auto-Adapter betrieben werden kann und USB/SD-Medienwiedergabe unterstützt. S. 1, 14
Wichtigste Schritte
- Sendersuchlauf starten S. 7
- USB-Modus verwenden S. 11, 23
Erste Inbetriebnahme
- Sprache und Land einstellen S. 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Bild oder Ton
Prüfen Sie die Stromversorgung und ob das Gerät eingeschaltet ist.
S. 13, 24Wartung und Reset
- Gerät zurücksetzen S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Display | 14.1 Zoll | Bildschirmdiagonale | S. 14, 25 |
| Auflösung | 1280x800 | Maximale Auflösung | S. 14, 25 |
| Stromversorgung | 12V DC | Betriebsspannung | S. 14, 25 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 17
- Installation S. 4, 5
- Fernbedienung S. 6, 19
- Technische Daten S. 14, 25
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Trevi LTV 2014HE ist ein tragbarer 14,1-Zoll-Fernseher mit DVB-T2/HEVC-Tuner. Diese Anleitung enthält wichtige Anweisungen zur sicheren Installation, zum Betrieb und zur Wartung des Geräts. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Sicherheitshinweise
- Stellen Sie das Gerät auf eine ebene Fläche und sorgen Sie für ausreichende Belüftung (mindestens 10 cm Abstand).
- Verwenden Sie das Gerät nicht in feuchten Umgebungen (Badezimmer, Schwimmbad) oder in der Nähe von Wärmequellen.
- Verwenden Sie nur das mitgelieferte Netzteil.
- Öffnen Sie das Gehäuse nicht; Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
- Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.
Installation und Anschlüsse
Das Gerät kann über das mitgelieferte Netzteil (110-240V) oder über einen 12V-Auto-Adapter betrieben werden.

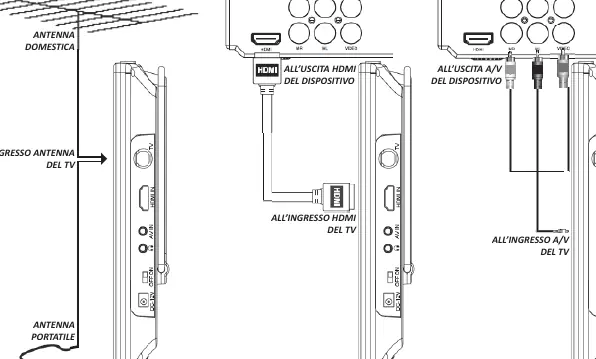

- Antennenanschluss: Verbinden Sie die mitgelieferte Antenne oder eine Hausantenne mit dem Antenneneingang.
- Monitor-Modus: Sie können das Gerät als Monitor verwenden, indem Sie ein Gerät über HDMI oder AV IN anschließen.
- USB/SD-Karte: Schließen Sie ein USB-Laufwerk oder eine SD-Karte an, um Fotos, Musik, Videos oder Textdateien wiederzugeben.
Bedienung und Menü
Die Steuerung erfolgt über die Tasten am Gerät oder die mitgelieferte Fernbedienung.
- Menüführung: Drücken Sie die MENU-Taste, um auf Einstellungen wie Bild, Ton, Zeit, Sperre und Kanalsuche zuzugreifen.
- Sendersuchlauf: Nutzen Sie den automatischen Sendersuchlauf im Menü "Kanal", um verfügbare DTV- oder ATV-Sender zu finden.
- Kindersicherung: Über das Menü "Sperre" können Sie Kanäle sperren oder eine Altersfreigabe festlegen (Standard-Passwort: 0000).
USB- und Speicherkartenwiedergabe
Nach dem Einstecken eines USB-Sticks oder einer SD-Karte wählen Sie über die INPUT-Taste den entsprechenden Modus. Sie können zwischen Foto, Musik, Film und Text wählen. Die Wiedergabe wird über die Fernbedienung gesteuert (Play/Pause, Stopp, Vor/Zurück).
Fehlerbehebung
- Kein Bild/Ton: Prüfen Sie die Antennenverbindung und ob das Gerät eingeschaltet ist.
- Schlechtes Bild: Überprüfen Sie das Antennenkabel und führen Sie einen neuen Sendersuchlauf durch.
- Fernbedienung funktioniert nicht: Prüfen Sie die Batterien und richten Sie die Fernbedienung auf den Empfänger.
Technische Daten
Das Gerät verfügt über ein 14,1-Zoll-TFT-Display mit einer Auflösung von 1280x800 Pixeln. Die Stromversorgung erfolgt über 12V DC. Weitere Details finden Sie im Abschnitt "Technische Daten" am Ende der Anleitung.
Herstellerinformationen
Trevi S.p.A.
Praktische Hilfe
Typische Probleme
Kein Bild oder Ton
Prüfen Sie, ob das Gerät eingeschaltet ist, das Netzteil korrekt angeschlossen ist und ob die richtige Signalquelle (DTV/ATV/HDMI) gewählt wurde.
Schlechtes Bild oder Geisterbilder
Prüfen Sie die Antennenverbindung. Halten Sie das Gerät von elektromagnetischen Störquellen wie Neonlampen oder Mobiltelefonen fern.
Fernbedienung reagiert nicht
Prüfen Sie, ob Batterien eingelegt sind, ob diese noch geladen sind und ob die Fernbedienung auf den Infrarot-Empfänger am Gerät ausgerichtet ist.
Vor der Verwendung
- Prüfen Sie, ob alle Zubehörteile (Netzteil, Auto-Adapter, Fernbedienung, Antenne) vorhanden sind.
- Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht.
- Schließen Sie die Antenne an, bevor Sie den Sendersuchlauf starten.
- Laden Sie den internen Akku bei Bedarf auf (Ladezeit ca. 6 Stunden).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Stromversorgung
- 12V DC, kompatibel mit Netzteil (110-240V) und Auto-Adapter.
- Leistungsaufnahme
- Maximal 18W (ca. 30W laut technischer Spezifikation).
Abbildungen und Diagramme

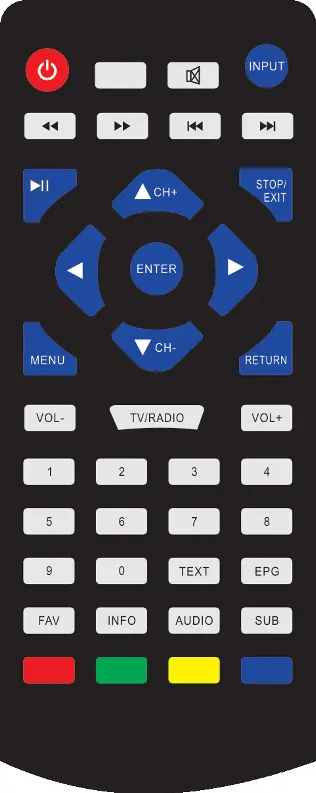

- Die Fernbedienung verfügt über Tasten für die Quellenauswahl (INPUT), Menünavigation (Pfeiltasten, ENTER), Lautstärkeregelung (VOL+/-) und Kanalwahl (CH+/-).
- Die Seitenleiste des Fernsehers enthält Anschlüsse für 12V-Strom, AV-Eingang, HDMI, Antenne, USB und SD-Karte.
Modellkompatibilität
- Unterstützt DVB-T2/HEVC.
- USB/SD-Kartenkapazität sollte 32GB oder weniger betragen.
- Unterstützte Videoformate: MKV, AVI, DIVX, XVID, MOV, VOB, FLV, 3GP, DAT, MPEG, MPG, MP4, TS, TRP.
