Bedienungsanleitung für Husqvarna 129RJ Freischneider

Schnelle Anleitung für den Husqvarna 129RJ Freischneider. Erfahren Sie alles über Montage, Betrieb, Wartung und Sicherheit für Ihr Gerät.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Produktkomponenten Seite 2 Montage von Loop- und J-Griff Seite 3 Montage der Schneidausrüstung Seite 3 Startvorgang des Motors Seite 3 Wartung des Luftfilters Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für den Husqvarna 129RJ Freischneider. Es enthält wichtige Sicherheitsanweisungen, Montageanleitungen, Betriebshinweise und Wartungspläne, die für den sicheren und effizienten Betrieb des Geräts erforderlich sind.

Produktübersicht

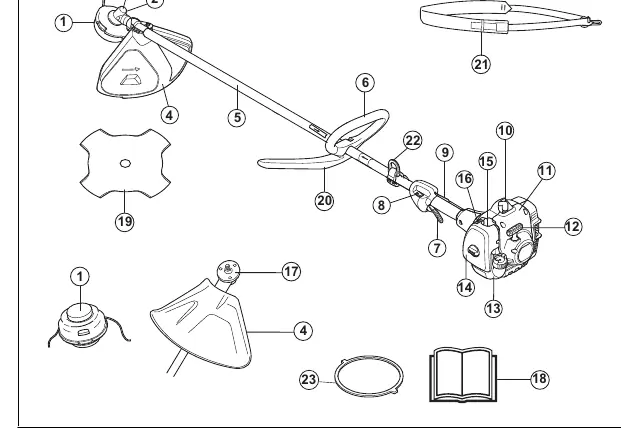

Der Freischneider besteht aus einem Trimmerkopf oder einer Klinge, einem Schaft, einem Loop- oder J-Griff, einem Motor mit Kraftstofftank und einem Tragegurt. Die genauen Komponenten sind in der Übersicht (Abb. 1) dargestellt.

Übersicht der Produktkomponenten
Übersicht der Produktkomponenten

Sicherheit

Verwenden Sie immer die korrekte persönliche Schutzausrüstung: Schutzhelm, Gehörschutz, Augenschutz, Schutzhandschuhe und rutschfeste Stiefel. Achten Sie auf einen Sicherheitsabstand von mindestens 15 Metern zu anderen Personen oder Tieren. Arbeiten Sie nicht bei schlechtem Wetter.

Montage

Befolgen Sie die Anweisungen zur Montage des Loop-Griffs, des J-Griffs und der Tragegurtklemme. Achten Sie bei der Montage der Schneidausrüstung (Klinge oder Trimmerkopf) darauf, dass alle Teile korrekt ausgerichtet sind und die Mutter fest angezogen ist. Verwenden Sie nur zugelassene Schutzvorrichtungen.

Montage von Loop- und J-Griff
Montage von Loop- und J-Griff
Montage der Schneidausrüstung
Montage der Schneidausrüstung

Betrieb

Verwenden Sie ein Kraftstoffgemisch im Verhältnis 50:1 (2%). Starten Sie den Motor gemäß den Anweisungen für Kalt- oder Warmstart. Achten Sie darauf, den Motor nach jedem Gebrauch auf Leerlaufdrehzahl zu drosseln, um Schäden zu vermeiden.

Startvorgang des Motors
Startvorgang des Motors

Wartung

Befolgen Sie den Wartungsplan: Wöchentlich (Außenflächen reinigen, Leerlauf prüfen, Getriebefett prüfen), monatlich (Starterseil prüfen), jährlich (Zündkerze, Luftfilter, Kühlsystem, Kraftstofffilter prüfen) und alle 50 Stunden (Schalldämpfer prüfen). Stellen Sie die Leerlaufdrehzahl bei Bedarf mit der T-Schraube ein.

Wartung des Luftfilters
Wartung des Luftfilters

Technische Daten

Hubraum: 27,6 cm³. Gewicht (ohne Schneidausrüstung): 5,21 kg. Leerlaufdrehzahl: 2800-3200 min⁻¹.

Herstellerinformationen

Husqvarna

Markenprofil
Herstellerwebsite https://www.husqvarna.com Support https://www.husqvarna.com/de/support/

Praktische Hilfe

Typische Probleme

Motor startet nicht

Zündkerze prüfen, Kraftstoffgemisch prüfen, Luftfilter reinigen.

Schneidausrüstung dreht sich im Leerlauf

Leerlaufdrehzahl mit der T-Schraube am Vergaser einstellen.

Vor der Verwendung

  • Auf fehlende oder beschädigte Teile prüfen.
  • Muttern, Schrauben und Bolzen festziehen.
  • Kraftstoffgemisch (50:1) vorbereiten.
  • Schutzausrüstung anlegen.

Technische Daten in der Praxis

Mischungsverhältnis
50:1 (2%) - Benzin zu Öl.

Abbildungen und Diagramme

  • Abb. 1: Übersicht der Produktkomponenten.
  • Abb. 24: Montage von Loop- und J-Griff.
  • Abb. 25-28: Montage der Schneidausrüstung.
  • Abb. 29-31: Startvorgang des Motors.

Modellkompatibilität

  • Nur zugelassene Schneidausrüstung verwenden.
  • Nur Husqvarna HQT-4 Zündkerze verwenden.
