Bedienungsanleitung Deckenventilator Tidoin 1073L
Erfahren Sie, wie Sie Ihren Tidoin 1073L Deckenventilator sicher installieren, bedienen und warten. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung, Nutzung der Fernbedienung sowie Tipps zur Fehlerbehebung und zum...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte für die sichere Installation und den Betrieb des Tidoin 1073L Deckenventilators. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten am Sicherungskasten unterbrochen wird.
Sicherheitshinweise
- Alle elektrischen Anschlüsse müssen von einer qualifizierten Elektrofachkraft durchgeführt werden.
- Die Deckenhalterung muss ein Gewicht von mindestens 45 kg tragen können.
- Der Ventilator muss mindestens 2,1 m über dem Boden hängen.
- Halten Sie einen Abstand von mindestens 76 cm zu Wänden oder Hindernissen ein.
- Verwenden Sie keine Wanddimmer oder Potentiometer, da dies den Motor beschädigen kann.
- Schalten Sie den Ventilator vollständig aus, bevor Sie die Drehrichtung ändern.
Installation

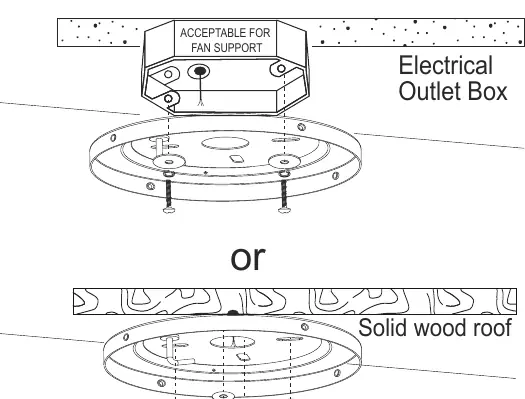

Schritt 1: Deckenhalterung
Wählen Sie die passende Montagemethode für Ihre Decke (Elektroanschlussdose oder Massivholzdecke). Stellen Sie sicher, dass die Halterung sicher befestigt ist.
Schritt 2: Verkabelung
Verbinden Sie die Kabel gemäß dem Schaltplan. Achten Sie darauf, dass der Empfänger korrekt in die Halterung eingesetzt und die Kabel ordentlich verstaut sind.
Schritt 3: Montage der Flügel und des Lichtkits
Befestigen Sie die Flügel am Motor. Schließen Sie das Kabel des Lichtkits an und montieren Sie das Lichtkit sowie die Abdeckung.

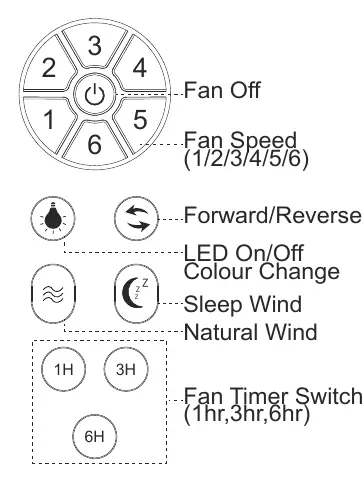

Bedienung der Fernbedienung
Die Fernbedienung steuert die Ventilatorgeschwindigkeit (Stufen 1-6), das Licht (Ein/Aus/Farbe), den Timer (1h, 3h, 6h) sowie den Vorwärts-/Rückwärtslauf. Sollte die Fernbedienung nicht reagieren, halten Sie die Tasten "1" und "2" innerhalb von 10 Sekunden nach dem Einschalten gedrückt, bis zwei Pieptöne ertönen.
Wartung und Fehlerbehebung
Überprüfen Sie zweimal jährlich alle Befestigungen auf festen Sitz. Reinigen Sie das Motorgehäuse und die Flügel nur mit einer weichen Bürste oder einem fusselfreien Tuch. Verwenden Sie kein Wasser. Bei Geräuschen oder Wackeln prüfen Sie die Schrauben und führen Sie ggf. eine dynamische Auswuchtung mit dem beiliegenden Kit durch.
Praktische Hilfe
Typische Probleme
Ventilator startet nicht
Sicherungen prüfen, Kabelverbindungen kontrollieren und sicherstellen, dass Empfänger und Fernbedienung auf die gleiche Frequenz eingestellt sind.
Ventilator macht Geräusche
Alle Schrauben am Motorgehäuse und an den Flügeln nachziehen. 24-Stunden-Einlaufzeit abwarten. Sicherstellen, dass die Glasabdeckung fest sitzt.
Fernbedienung funktioniert nicht
Batterien prüfen, keine Wanddimmer verwenden und sicherstellen, dass die Frequenzschalter korrekt eingestellt sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Deckenhalterung auf Tragfähigkeit (mind. 45 kg) prüfen
- Abstand zu Wänden (mind. 76 cm) einhalten
- Alle Schrauben festziehen
- Fernbedienung mit Batterien bestücken
Technische Daten in der Praxis
- Gewichtskapazität
- Die Deckenhalterung muss mindestens 45 kg tragen können.
Abbildungen und Diagramme

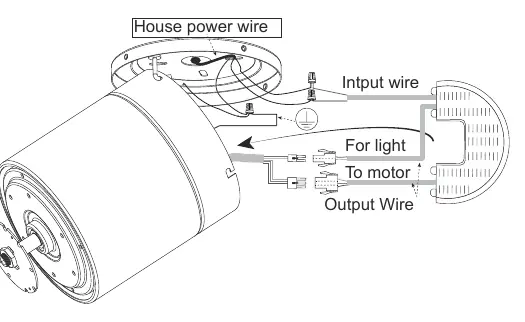

- Schaltplan zeigt den Anschluss des Empfängers an die Hausstromleitung und den Motor.
- Die Montageanleitung zeigt die Befestigung der Halterung an der Decke und das Einhängen des Ventilators.
Modellkompatibilität
- Nicht mit Wanddimmern oder Potentiometern verwenden.
- Nur für den Innenbereich geeignet.
