Montageanleitung für Tidoin 900001 900002 Deckenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Tidoin Deckenleuchten der Modelle 900001 und 900002. Bitte beachten Sie, dass es sich um eine allgemeine Anleitung handelt und das Aussehen der Leuchte leicht variieren kann. Die Installation sollte idealerweise durch einen qualifizierten Elektriker erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Hauptsicherungskasten ab.

Technische Daten:

• Erforderlicher Stromkreis: 120V, 60Hz
• Leuchtmitteltyp: 1x E26, max. 100W
• Empfohlenes Leuchtmittel: 9W LED ST58

Lieferumfang und Vorbereitung

Überprüfen Sie nach dem Auspacken alle Komponenten anhand der beiliegenden Teileliste. Sollten Teile fehlen oder Glas beschädigt sein, wenden Sie sich bitte an den Hersteller unter [email protected]. Zu den wichtigsten Teilen gehören der Baldachin, Stangen, Rahmen, Schrauben und Muttern.

Montage und Installation

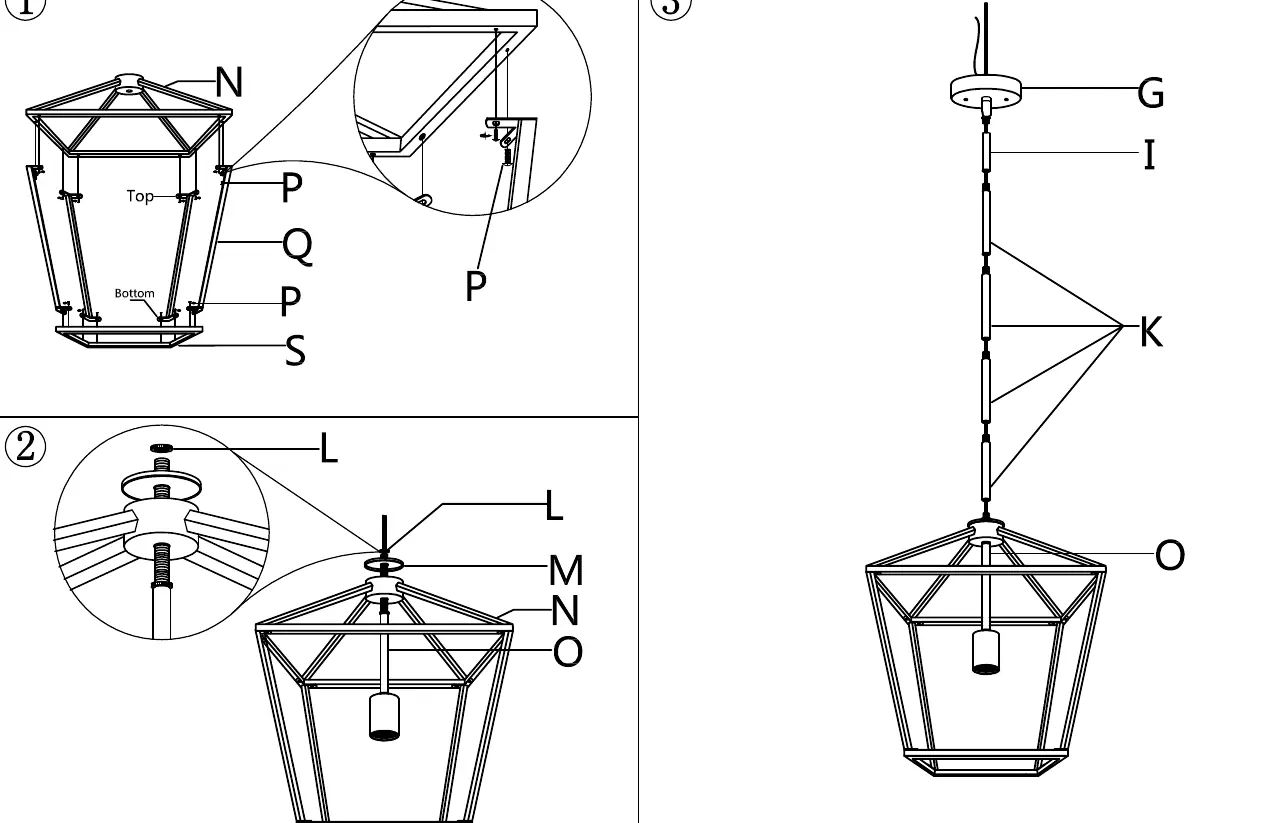

1. Rahmenmontage: Befestigen Sie den oberen Rahmen (N) an den vier quadratischen Rohren (Q) mit den Schrauben (P). Befestigen Sie den unteren Rahmen (S) an den unteren Enden der Rohre (Q). Richten Sie alles aus und ziehen Sie die Schrauben fest.
2. Zentralstange: Lösen Sie den Ring (L) von der Stange (O). Führen Sie die Stange (O) durch das mittlere Loch des oberen Rahmens (N), setzen Sie die Kappe (M) auf und fixieren Sie alles mit dem Ring (L). Führen Sie die Leuchtendrähte (J) durch das Loch im oberen Rahmen und den Ring.
3. Höhenanpassung: Bestimmen Sie die gewünschte Aufhängungshöhe. Schrauben Sie die kurzen und langen Stangen (I & K) an die Zentralstange (O) und befestigen Sie diese am Gelenk des Baldachins (G). Führen Sie die Drähte durch die Stangen und den Baldachin.

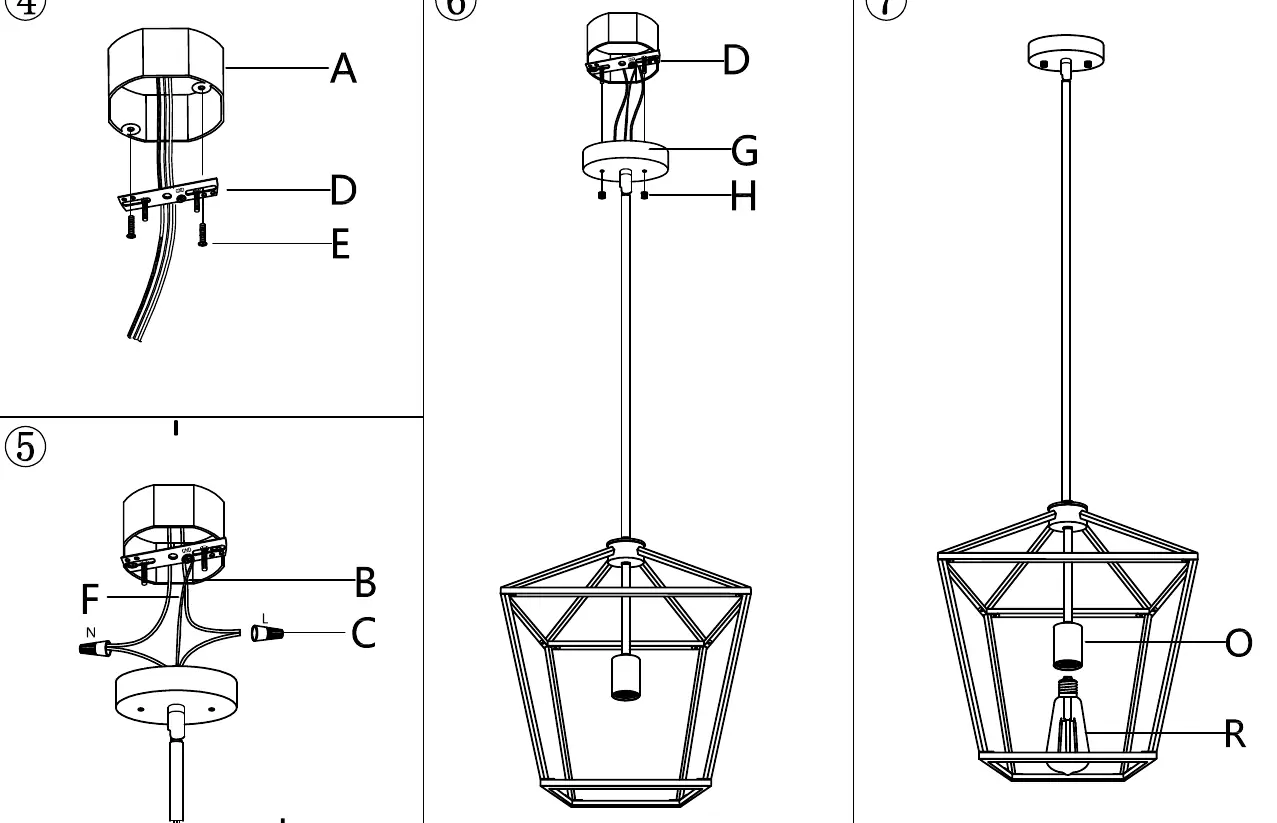

4. Vorbereitung der Deckenhalterung: Passen Sie die Bolzen an der Montagehalterung (D) an. Testen Sie den Sitz des Baldachins (G) und kürzen Sie ggf. die Bolzen. Befestigen Sie die Halterung (D) mit den Schrauben (E) an der Anschlussdose (Junction Box).
5. Elektrischer Anschluss: Verbinden Sie die Drähte gemäß dem beiliegenden Schaltplan.
6. Endmontage: Schieben Sie den Baldachin (G) auf die Bolzen der Halterung (D) und fixieren Sie ihn mit den Hutmuttern (H).
7. Leuchtmittel: Schrauben Sie das Leuchtmittel (R) in die Fassung an der Stange (O).

Elektrischer Anschluss

Verbinden Sie die Kabel wie folgt:

• Weißer Versorgungsdraht mit weißem oder gekennzeichnetem Leuchtendraht (mit UL-gelisteten Drahtmuttern).
• Schwarzer Versorgungsdraht mit schwarzem oder glattem Leuchtendraht.
• Blanker oder grüner Erdungsdraht mit dem Erdungsdraht der Leuchte oder der grünen Erdungsschraube.
