Montageanleitung für J Adams and Co Orbit Wandleuchte 10B039C5
Erfahren Sie, wie Sie die J Adams and Co Orbit Wandleuchte (10B039C5) sicher montieren und anschließen. Diese Anleitung enthält alle Schritte zur Installation, Verkabelung und Inbetriebnahme.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der J Adams and Co Orbit Wandleuchte. Vor Beginn der Arbeiten muss der Strom am Hauptsicherungskasten oder Schutzschalter zwingend abgeschaltet werden. Die Leuchte erfordert Versorgungsleitungen, die für mindestens 90°C ausgelegt sind. Die geschätzte Montagezeit beträgt etwa 25 Minuten.
Lieferumfang und Vorbereitung
Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind. Vergleichen Sie den Inhalt mit der Packliste:
- Leuchtenkörper (Fixture body)
- Glasschirm (Glass shade)
- Montagematerial: Querstange (Crossbar), kurze Montageschrauben, lange Montageschrauben, Drahtmuttern
Benötigte Werkzeuge (nicht im Lieferumfang enthalten): Schlitzschraubendreher, Kreuzschlitzschraubendreher, Zange, Abisolierzange, Isolierband, Seitenschneider, Schutzbrille, Trittleiter.
Montageanleitung
- Vorbereitung der Anschlussdose: Befestigen Sie die Querstange (DD) mit den langen Montageschrauben (CC) an der Anschlussdose.
- Verkabelung: Isolieren Sie die Kabelenden ca. 1,9 cm (3/4 Zoll) ab. Verdrillen Sie die Kabel mit einer Zange: Schwarz an Schwarz (Strom), Weiß an Weiß (Neutral). Verbinden Sie das Kupferkabel mit dem Erdungskabel. Falls erforderlich, befestigen Sie das Erdungskabel an der geerdeten Anschlussdose.
- Sicherung der Verbindungen: Bringen Sie die Drahtmuttern (BB) an und umwickeln Sie diese sowie die Kabel zusätzlich mit Isolierband, um einen sicheren Halt zu gewährleisten.
- Befestigung der Leuchte: Setzen Sie den Leuchtenkörper (A) auf die Querstange (DD) und sichern Sie ihn mit den kurzen Montageschrauben (AA).
- Abschluss: Setzen Sie eine E12-Glühbirne (nicht enthalten) ein und schrauben Sie den Glasschirm (B) fest.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Glühbirne (E12) korrekt eingesetzt ist und ob die Stromzufuhr am Sicherungskasten eingeschaltet ist.
Wackelige Montage
Stellen Sie sicher, dass die Querstange fest mit der Anschlussdose verschraubt ist und die kurzen Montageschrauben den Leuchtenkörper fest an der Querstange halten.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Alle Teile auf Vollständigkeit prüfen.
- Benötigte Werkzeuge (Schraubendreher, Zange, Abisolierzange) bereitlegen.
- Sicherstellen, dass die Anschlussdose für die Montage geeignet ist.
- Prüfen, ob die Versorgungsleitungen für 90°C ausgelegt sind.
Abbildungen und Diagramme

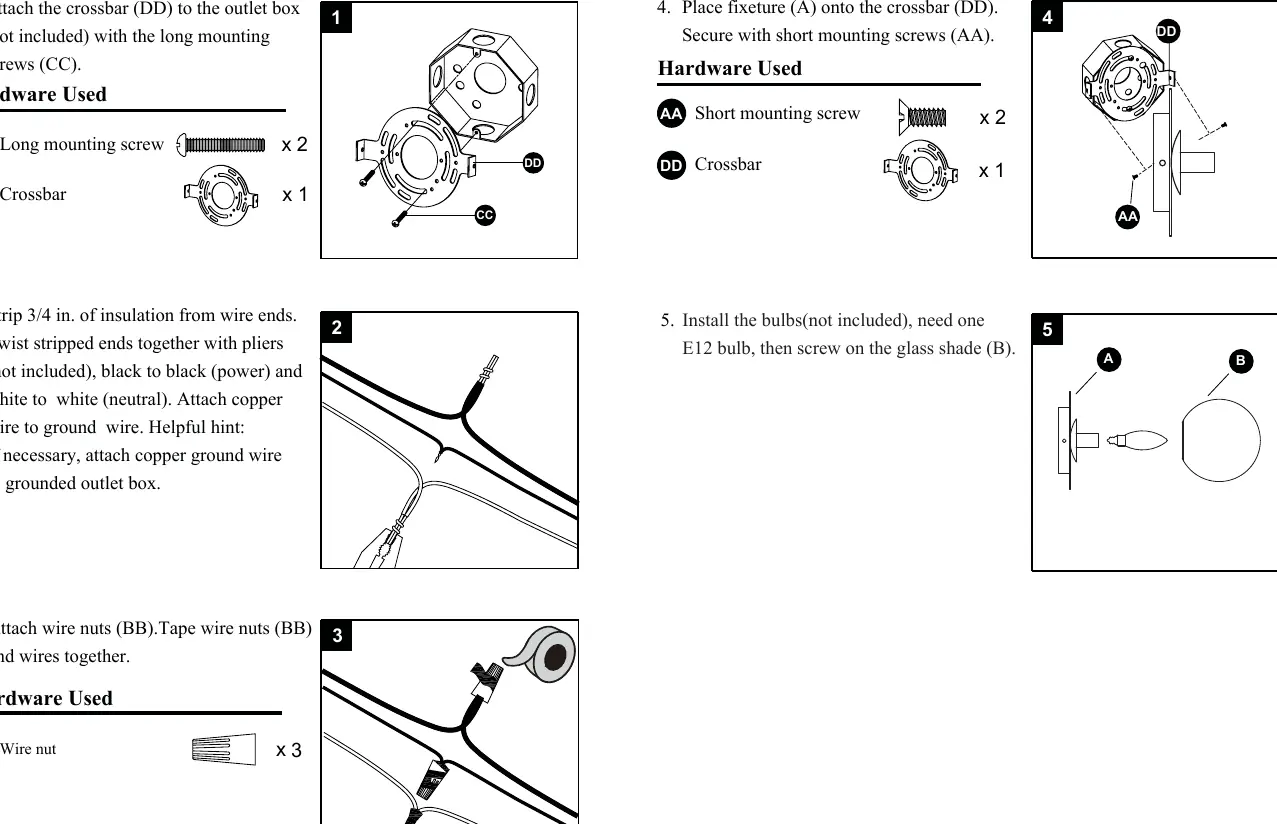

- Schritt 1 zeigt die Montage der Querstange an der Anschlussdose.
- Schritt 2 und 3 verdeutlichen die korrekte Verkabelung (Schwarz an Schwarz, Weiß an Weiß, Erdung).
- Schritt 4 zeigt die Befestigung des Leuchtenkörpers an der Querstange.
- Schritt 5 zeigt das Einsetzen der Glühbirne und das Anbringen des Glasschirms.
Modellkompatibilität
- Erfordert eine E12-Glühbirne (nicht im Lieferumfang enthalten).
