Installationsanleitung für LED-Waschtischleuchte The Home Depot 120VAC
Erfahren Sie, wie Sie Ihre The Home Depot LED-Waschtischleuchte (120VAC) sicher installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, Verkabelung und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der LED-Waschtischleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden, um das Risiko eines Stromschlags zu vermeiden. Alle elektrischen Anschlüsse müssen den lokalen und nationalen Elektrovorschriften (N.E.C.) entsprechen. Bei Unsicherheiten sollte ein qualifizierter Elektriker hinzugezogen werden.
Montage der Wandplatte
- Platzieren Sie die Montageplatte über dem Anschlusskasten und richten Sie die Schlitze mit den Löchern des Kastens aus. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Platte gerade sitzt.
- Markieren Sie die Position der Schlüssellochschlitze an der Wand.
- Bohren Sie an den markierten Stellen Löcher (ca. 6 mm / 1/4 Zoll) und setzen Sie die Wanddübel ein.
- Befestigen Sie die Montageplatte mit den Ankerschrauben an der Wand und zusätzlich mit den Schrauben am Anschlusskasten.
Elektrischer Anschluss
Ziehen Sie die Versorgungskabel und das Erdungskabel aus dem Anschlusskasten, bevor Sie die Platte endgültig befestigen.
- Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen Versorgungskabel.
- Verbinden Sie das weiße Kabel der Leuchte mit dem weißen Versorgungskabel.
- Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel des Hauses.
- Verwenden Sie für alle Verbindungen die mitgelieferten Drahtmuttern und umwickeln Sie diese zur Sicherheit mit Isolierband.
Endmontage und Inbetriebnahme
Setzen Sie die Leuchtenbasis auf die Montageplatte und sichern Sie diese mit den vier Befestigungsschrauben. Nach Abschluss der Montage kann der Strom am Sicherungskasten wieder eingeschaltet und die Leuchte über den Lichtschalter aktiviert werden.
Wartung und Pflege
Reinigen Sie die Oberfläche der Leuchte mit einem trockenen und sauberen Tuch. Dieses LED-Produkt verfügt über keine austauschbaren Leuchtmittel.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Stromzufuhr am Sicherungskasten und die korrekte Verkabelung der Kabelverbindungen.
Leuchte sitzt locker an der Wand
Stellen Sie sicher, dass die Ankerschrauben fest in den Dübeln sitzen und die Schrauben am Anschlusskasten vollständig angezogen sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Wasserwaage zur Ausrichtung bereitstellen
- Bohrmaschine für Wanddübel (1/4 Zoll)
- Isolierband für Kabelverbindungen
- Alle Teile aus der Verpackung auf Vollständigkeit prüfen
Abbildungen und Diagramme

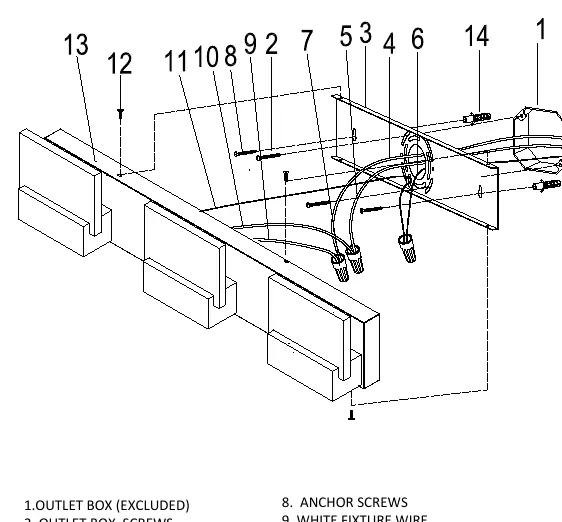

- Die Abbildung zeigt die Montageplatte, die Position der Wanddübel und die korrekte Verdrahtung mittels Drahtmuttern.
- Die Nummerierung identifiziert die Komponenten: 1 (Anschlusskasten), 3 (Wandplatte), 7 (Drahtmuttern), 13 (Leuchtenbasis).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Muss gemäß N.E.C. Standards installiert werden.
