Installationsanleitung für The Home Depot 057818O French Basket Kristall-Kronleuchter

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der fachgerechten Installation des The Home Depot 057818O French Basket Kristall-Kronleuchters. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen, um die Einhaltung der nationalen elektrischen Vorschriften zu gewährleisten. Vor Beginn der Arbeiten muss die Stromzufuhr unterbrochen werden.

Sicherheitshinweise

• Betrieb nur bei 110-130V/60Hz, maximal 100W Leuchtmittel.
• Die Leuchte darf niemals abgedeckt werden, wenn sie unter Strom steht.
• Halten Sie die Leuchte von Säuren, Laugen und korrosiven Chemikalien fern.
• Zur Reinigung nur ein weiches, trockenes Tuch verwenden.
• Tragen Sie während der Montage Handschuhe, um die Oberfläche und Kabel nicht zu beschädigen.
• Die Anschlussdose muss direkt von der Gebäudestruktur getragen werden.

Installation und Montage

1. Befestigen Sie die Querstange (B) mit den bauseitigen Schrauben (C) an der vorhandenen elektrischen Anschlussdose (A).
2. Schieben Sie die Baldachin-Sicherungsmutter (F) über die Baldachin-Schlaufe (D) und führen Sie die Schlaufe durch den Baldachin (E).
3. Verbinden Sie die Schlaufe mit dem Gewinderohr an der Unterseite der Querstange.
4. Führen Sie das Hauptkabel (J) und das Erdungskabel (H) durch die Schlaufe (I), die Kette (G), die Sicherungsmutter (F), den Baldachin (E), die Baldachin-Schlaufe (D) und die Querstange (B), bis das Kabelende die Anschlussdose (A) erreicht.

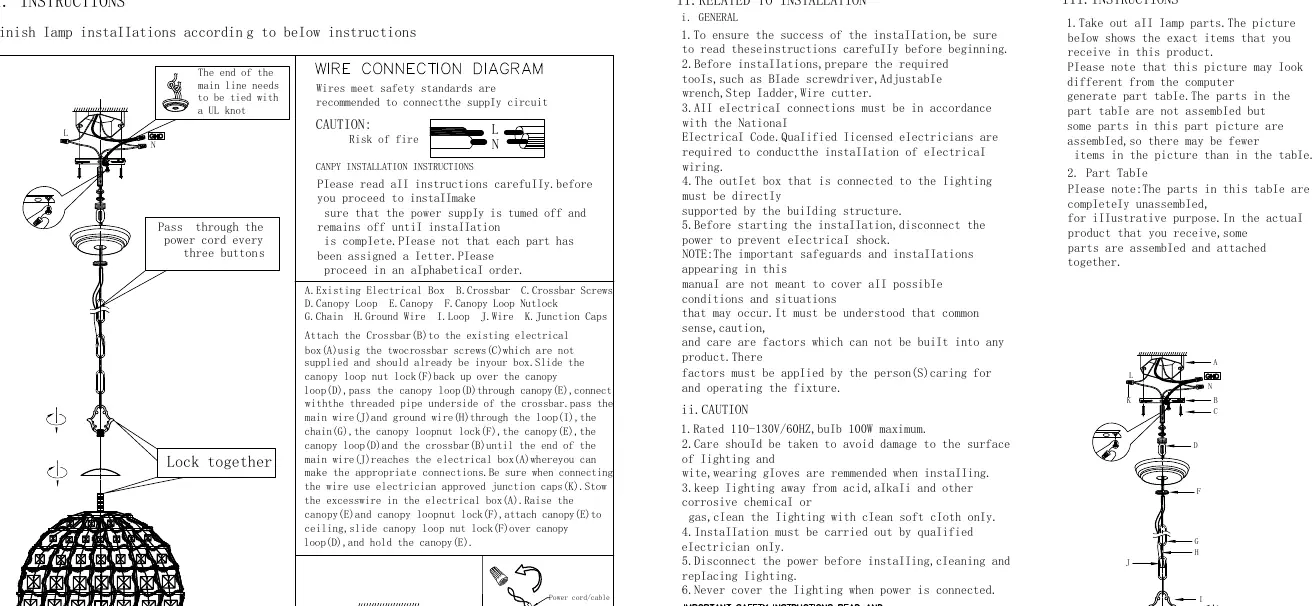

5. Verbinden Sie die Drähte gemäß dem beiliegenden Schaltplan unter Verwendung zugelassener Verbindungskappen (K).
6. Verstauen Sie überschüssige Kabel in der Anschlussdose.
7. Heben Sie den Baldachin (E) an die Decke und sichern Sie ihn mit der Baldachin-Sicherungsmutter (F).
