Reparaturanleitung für TCL TAB 10L LTE Gen 4

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein Service-Handbuch für das TCL TAB 10L LTE Gen 4 (Modell 8183A2). Es richtet sich an Personen mit Erfahrung in der Reparatur elektronischer Geräte. Die Anleitung deckt Sicherheitsvorkehrungen, Software-Wartung, Fehlerbehebung sowie die Demontage und den Austausch von Komponenten ab. Bitte beachten Sie, dass unsachgemäße Reparaturen zum Verlust der Garantie führen können.

Sicherheitshinweise

Vor Beginn der Reparatur müssen folgende Sicherheitsmaßnahmen getroffen werden:

• ESD-Schutz: Arbeiten Sie in einem elektrostatisch geschützten Bereich (EPA). Verwenden Sie ein Antistatik-Armband und eine ESD-Matte, um Schäden an elektronischen Komponenten zu vermeiden.
• Akkusicherheit: Der Akku ist ein Lithium-Ionen-Akku. Gehen Sie vorsichtig damit um, um Beschädigungen, Kurzschlüsse oder thermische Ereignisse zu vermeiden. Bei Anzeichen eines thermischen Ereignisses (Rauch, Schwellung, Zischen) sofort evakuieren und die Feuerwehr rufen.
• Glasbruch: Das Display und die Rückabdeckung bestehen aus Glas. Tragen Sie bei der Handhabung von Glassplittern geeignete Schutzausrüstung wie schnittfeste Handschuhe und eine Schutzbrille.

Software-Wartung

Das Handbuch beschreibt zwei Methoden zur Software-Wartung:

• Werksreset: Vor einem Werksreset muss das Google-Konto vom Gerät entfernt werden, um eine Sperre bei der Neueinrichtung zu vermeiden. Der Reset erfolgt über Einstellungen > System > Reset-Optionen > Alle Daten löschen.
• Software-Update: Updates können drahtlos (FOTA) über die Einstellungen oder über das Mobile Upgrade Tool am Computer durchgeführt werden.

Demontage und Reparatur

Für die Reparatur sind spezifische Werkzeuge erforderlich, darunter ein PH0-Kreuzschlitzschraubendreher, ein Kunststoff-Plektrum, eine Heißluftpistole und ein Saugnapf.

Display-Austausch

1. Entfernen Sie das SIM-Karten- und Speicherkartenfach.
2. Erwärmen Sie die Ränder des Displays mit einer Heißluftpistole auf 75°C für 5-8 Minuten.

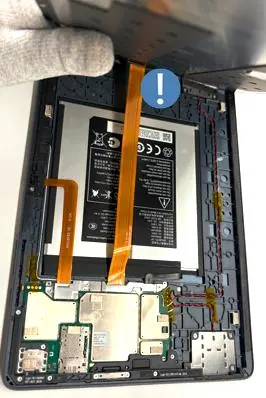

3. Verwenden Sie einen Saugnapf und ein Kunststoff-Plektrum, um das Display vorsichtig vom Gehäuse zu trennen.
4. Lösen Sie die Schrauben der LCD-BTB-Fixierung (3 Schrauben, Drehmoment 0.8 kgf.cm).
5. Trennen Sie zuerst den Akkustecker, dann den Displaystecker.
6. Entfernen Sie das Display-Modul.

Beim Zusammenbau müssen alle Klebebänder und Dichtungen durch neue ersetzt werden. Stellen Sie sicher, dass keine Fremdkörper im Gerät verbleiben.
