Bedienungsanleitung für Taramps PRO 2.8S DSP Digitaler Audioprozessor
Erfahren Sie, wie Sie den Taramps PRO 2.8S DSP Audioprozessor installieren, konfigurieren und bedienen. Detaillierte Anleitung zu EQ, Crossover, Limiter, System-Setup und technischen Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Taramps PRO 2.8S ist ein digitaler Audioprozessor mit 2 Eingängen und 8 Ausgängen, der zur präzisen Steuerung von Audiosystemen (EQ, Crossover, Delay, Limiter) dient. S. 1, 3
Wichtigste Schritte
- Installation durch Fachpersonal S. 2, 3
- Menü-Navigation S. 4, 5
Erste Inbetriebnahme
- Sprache wählen und bestätigen S. 3
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Passwort-Reset
Gerät einschalten und gleichzeitig Ausgangstasten 1 & 2 sowie den Drehregler gedrückt halten.
S. 12Wartung und Reset
- Werkseinstellungen wiederherstellen S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Auflösung | 24-bit | Digitale Verarbeitungsauflösung | S. 14 |
| Abtastrate | 48kHz | Sampling-Frequenz | S. 14 |
| Spannungsversorgung | 9V - 17V | Betriebsspannungsbereich | S. 14 |
Wo es im PDF steht
- Sicherheit und Installation S. 2, 3
- DSP Übersicht und Bedienung S. 3, 4, 5
- Audio-Einstellungen S. 5, 6, 7, 8
- Technische Daten S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Taramps PRO 2.8S DSP ist ein digitaler Audioprozessor, der für den professionellen Einsatz konzipiert wurde. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für den Betrieb mit 12V-Batteriesystemen ausgelegt. Achten Sie darauf, eine 1A-Sicherung in der Plusleitung nahe der Batterie zu installieren, um das Gerät vor Überlastung zu schützen.
Produktübersicht

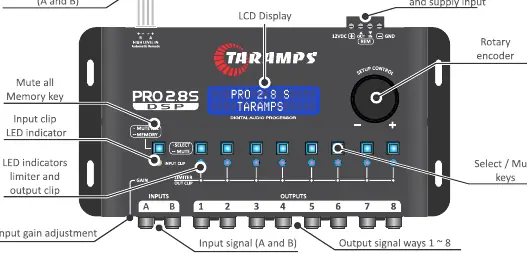

Das Gerät verfügt über ein LCD-Display, einen Drehregler zur Navigation und Einstellung sowie Tasten für die Kanalauswahl (1-8) und Stummschaltung. Die Eingänge A und B unterstützen sowohl High-Level- als auch RCA-Signale.
Installation und Anschluss
- Stromversorgung: Verwenden Sie Kabel mit 1,5 mm² Querschnitt für Plus und Minus sowie 0,5 mm² für das Remote-Signal.
- Sicherung: Installieren Sie eine 1A-Sicherung in der positiven Versorgungsleitung.
- Eingänge: Schließen Sie die Signalquelle an die Eingänge A und B an.
- Ausgänge: Die 8 Ausgänge können individuell konfiguriert und an Verstärker angeschlossen werden.
Menüstruktur und Bedienung
Die Navigation erfolgt über den Drehregler. Ein kurzer Druck bestätigt die Auswahl, ein langer Druck kehrt zum vorherigen Menü zurück. Beim ersten Start werden Sie aufgefordert, die Sprache zu wählen. Das Gerät bietet zwei Betriebsmodi: STANDARD und DYNAMIC PEAK, die sich in den verfügbaren Limiter- und EQ-Funktionen unterscheiden.
Audio-Einstellungen
- I/O Routing: Legt fest, welche Eingangssignale an welche Ausgänge geleitet werden (A, B oder A+B).
- Equalizer: Verfügbar als grafischer EQ (Standard-Modus) oder parametrischer EQ (beide Modi).
- Crossover: Einstellbare Hochpass- (HPF) und Tiefpassfilter (LPF) mit verschiedenen Flankensteilheiten (Linkwitz-Riley oder Butterworth).
- Delay: Ermöglicht die zeitliche Ausrichtung der Lautsprecher basierend auf der Entfernung.
- Phase: Invertierung der Polarität (0° oder 180°).
- Limiter: Schützt die Lautsprecher vor Überlastung durch Einstellung von Threshold, Attack und Release.
Technische Daten
Das Gerät arbeitet mit einer Auflösung von 24 Bit und einer Abtastrate von 48 kHz. Der Frequenzbereich liegt zwischen 10 Hz und 22 kHz. Die Versorgungsspannung sollte zwischen 9 V und 17 V liegen.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Passwort vergessen oder gesperrt
Schalten Sie das Gerät ein, während Sie die Tasten für Ausgang 1 und 2 sowie den Drehregler gleichzeitig gedrückt halten, um das Gerät auf Werkseinstellungen zurückzusetzen.
Verzerrter Klang oder Clipping
Prüfen Sie die Input-Clip-LED. Wenn diese leuchtet, reduzieren Sie den Input-Gain oder den Pegel der Signalquelle.
Kein Ton auf einem Ausgang
Überprüfen Sie das I/O-Routing im Menü und stellen Sie sicher, dass der Kanal nicht stummgeschaltet (Mute) ist.
Vor der Verwendung
- Installation durch qualifiziertes Fachpersonal durchführen lassen.
- Spannung der 12V-Batterie vor dem Anschluss prüfen.
- 1A-Sicherung in der positiven Versorgungsleitung nahe der Batterie installieren.
- Kabelquerschnitte beachten (1,5 mm² für Strom, 0,5 mm² für Remote).
- Gerät an einem Ort ohne Staub, Feuchtigkeit und Hitzequellen montieren.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 24-bit / 48kHz
- Die interne Verarbeitungsauflösung und Abtastrate für hohe Audioqualität.
Abbildungen und Diagramme
- Das Anschlussdiagramm zeigt die Verbindung von Head-Unit, Prozessor und Verstärkern.

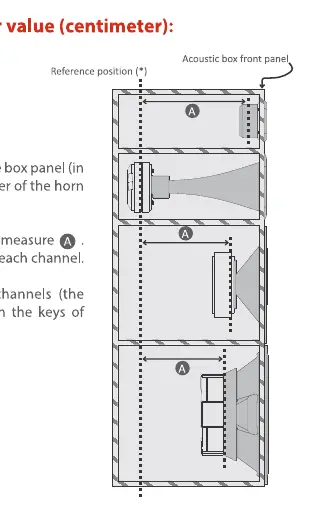

- Die Delay-Einstellung erfordert die Messung der Entfernung der Lautsprecher zur Referenzposition.
Modellkompatibilität
- Geeignet für 12V-Bordnetze.
- Unterstützt sowohl High-Level- als auch RCA-Eingangssignale.
