Bedienungsanleitung für den digitalen Audioprozessor Taramps PRO 2.6S
Erfahren Sie, wie Sie den digitalen Audioprozessor Taramps PRO 2.6S installieren, konfigurieren und bedienen. Dieser Leitfaden enthält Details zu Audio-Routing, Crossover-Einstellungen, Limiter, EQ und Anschlussplänen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Taramps PRO 2.6S ist ein digitaler Audioprozessor. Die Installation muss durch Fachpersonal erfolgen. Er benötigt 12V Spannung und eine 1A-Sicherung am Pluspol. S. 1, 3
Wichtigste Schritte
- Installation der Stromversorgung S. 3, 12
- Audio-Routing einstellen S. 6, 18
Erste Inbetriebnahme
- Nach dem Einschalten erscheint der Hauptbildschirm. Drehen Sie den Encoder, um die Lautstärke anzupassen. S. 4, 16
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Passwort vergessen / Reset
Halten Sie beim Einschalten die Tasten OUT1 + OUT2 + Encoder gedrückt und wählen Sie YES.
S. 11, 23Wartung und Reset
- Reset auf Werkseinstellungen S. 11, 23
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsbereich | 9 ~ 16VDC | Betriebsspannung | S. 13, 25 |
| Eingangskanäle | 2 | Anzahl der Eingänge | S. 13, 25 |
| Ausgangskanäle | 6 | Anzahl der Ausgänge | S. 13, 25 |
Wo es im PDF steht
- Anschlussplan S. 12
- Technische Daten S. 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Taramps PRO 2.6S ist ein digitaler Audioprozessor für den Einsatz in Fahrzeugen. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für den Betrieb mit 12V-Batterien ausgelegt. Es ist wichtig, eine 1A-Sicherung in der Nähe des Pluspols der Batterie zu installieren, um das Gerät vor Überlastung zu schützen. Vermeiden Sie die Installation in der Nähe von Wärmequellen, Feuchtigkeit oder Staub.
Installation und Anschluss
Für die Stromversorgung wird ein Kabelquerschnitt von 1,5mm² empfohlen. Das Remote-Kabel sollte einen Querschnitt von 0,50mm² aufweisen. Achten Sie darauf, Kabel nicht über scharfe Kanten zu führen und verwenden Sie Kabeldurchführungen. Der Anschluss erfolgt von der Head-Unit (CD/DVD-Player) über Cinch-Kabel zum Prozessor und von dort zu den entsprechenden Verstärkern für Subwoofer, Low-Mid, High-Mid und Hochtöner.

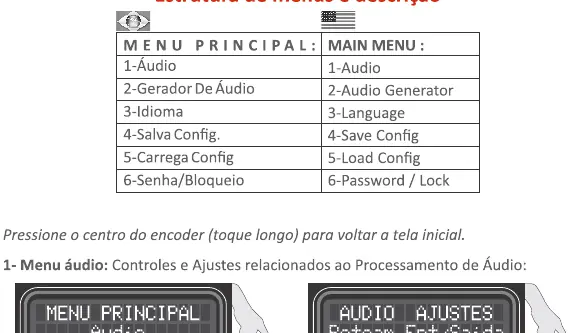

Bedienung und Menüführung
Das Gerät verfügt über ein LCD-Display und einen Dreh-Encoder zur Navigation. Ein kurzer Druck auf den Encoder öffnet das Hauptmenü. Ein langer Druck kehrt zum vorherigen Menü oder zum Hauptbildschirm zurück. Die Tasten OUT1 bis OUT6 ermöglichen den schnellen Zugriff auf die Einstellungen der einzelnen Ausgänge sowie das Stummschalten (Mute) durch langes Drücken.
Audio-Konfiguration
Der Prozessor bietet umfangreiche Einstellmöglichkeiten:
- Routing: Zuweisung der Eingänge (A, B oder A+B) zu den Ausgängen.

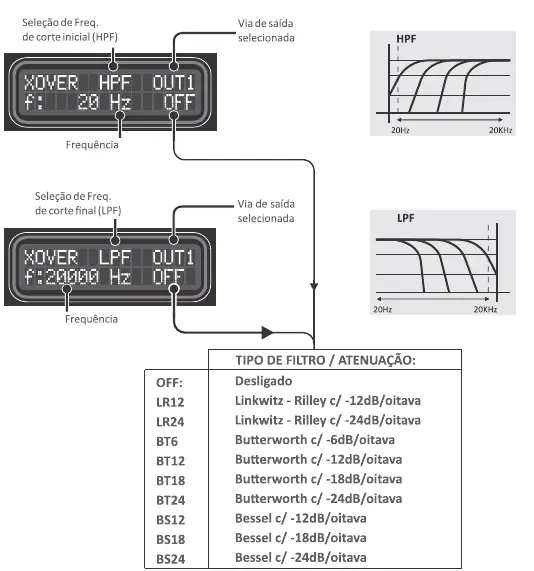

- Crossover: Einstellung von Hochpass- (HPF) und Tiefpassfiltern (LPF) mit verschiedenen Filtertypen (Butterworth, Bessel, Linkwitz-Riley) und Flankensteilheiten.

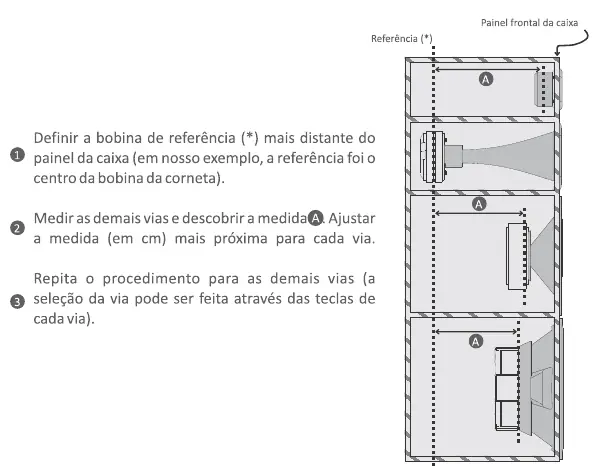

- Delay: Laufzeitkorrektur zur Anpassung der Position der Lautsprecherchassis.
- Phase: Invertierung der Phase (0° oder 180°).

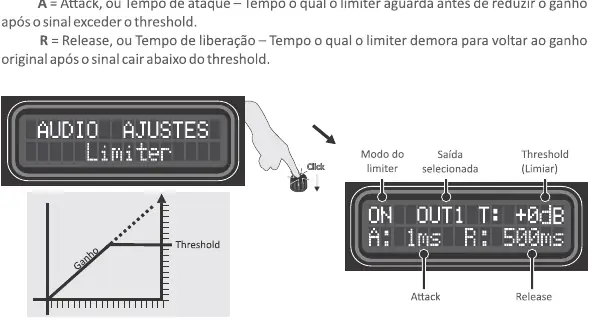

- Limiter: Schutz der Lautsprecher durch Begrenzung des Ausgangspegels mit einstellbarem Threshold, Attack und Release.
- Parametrischer EQ: 3-Band-Equalizer pro Ausgang zur Frequenzanpassung.
Technische Daten
Das Gerät bietet einen Frequenzgang von 10Hz bis 20KHz und eine Signal-Rausch-Abstand von über 90dB. Die Eingangsspannung liegt zwischen 9V und 16V DC. Die Abmessungen betragen 210 x 43 x 122 mm.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Kein Ton an einem Ausgang
Überprüfen Sie, ob der Ausgang stummgeschaltet (Mute) ist oder ob das Routing korrekt konfiguriert wurde.
Passwort vergessen
Halten Sie beim Einschalten die Tasten OUT1 und OUT2 sowie den Encoder gleichzeitig gedrückt, um das Gerät auf Werkseinstellungen zurückzusetzen.
Verzerrter Klang
Überprüfen Sie die Limiter-Einstellungen und den Ausgangspegel, um sicherzustellen, dass das Signal nicht übersteuert.
Vor der Verwendung
- Installation durch qualifiziertes Fachpersonal durchführen lassen.
- Spannungsversorgung 12V sicherstellen.
- 1A-Sicherung am Pluspol der Batterie installieren.
- Kabelquerschnitte prüfen (1,5mm² für Strom, 0,50mm² für Remote).
- Polarität der Stromversorgung vor dem Anschluss prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Frequenzgang
- 10Hz bis 20KHz, deckt den gesamten hörbaren Bereich ab.
- Eingangsimpedanz
- 18K Ohm, Standard für Audio-Signale.
- Ausgangsimpedanz
- 47 Ohm, sorgt für stabile Signalübertragung.
Abbildungen und Diagramme

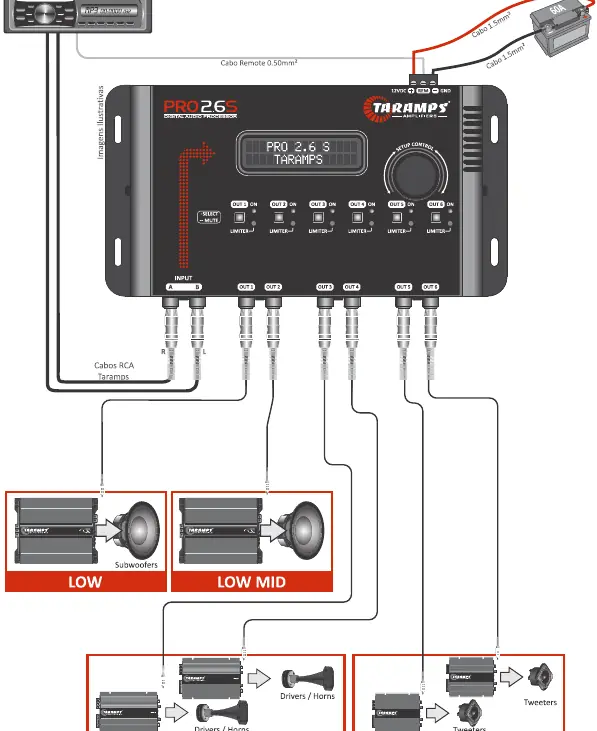

- Der Anschlussplan zeigt die Verbindung von der Head-Unit zum Prozessor und die Verteilung auf die verschiedenen Verstärkerstufen (Subwoofer, Low-Mid, High-Mid, High).
Modellkompatibilität
- Nur für 12V-Bordnetze geeignet.
- Nicht in feuchten oder staubigen Umgebungen installieren.
