Bedienungsanleitung für Taramps PRO 2.4BT + AUDIO Audioprozessor
Detaillierte Anleitung für den Taramps PRO 2.4BT + AUDIO Audioprozessor. Erfahren Sie alles über die Installation, die App-Verbindung, die Konfiguration von Crossover, Equalizer und Laufzeitkorrektur sowie die Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Taramps PRO 2.4BT + AUDIO ist ein digitaler Audioprozessor, der über eine Smartphone-App via Bluetooth gesteuert wird. Er bietet Funktionen wie Crossover, Equalizer, Laufzeitkorrektur und Limiter. S. 2
Wichtigste Schritte
- Installation durchführen S. 18
- App verbinden S. 5, 6
Erste Inbetriebnahme
- App herunterladen und installieren S. 5
- Bluetooth-Verbindung herstellen (Passwort 1234) S. 6
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Input Clip LED leuchtet
Reduzieren Sie die Quelllautstärke und justieren Sie die Systemverstärkung neu.
S. 4Wartung und Reset
- Werksreset durchführen S. 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung | 9 - 16V DC | Betriebsspannung | S. 21 |
| Frequenzgang | 10Hz - 22KHz | Übertragungsbereich | S. 20 |
Wo es im PDF steht
- Installation S. 18, 19
- App-Bedienung S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Taramps PRO 2.4BT + AUDIO ist ein digitaler Audioprozessor, der eine präzise Steuerung Ihres Audiosystems über eine Smartphone-App ermöglicht. Die Installation muss zwingend durch einen qualifizierten Fachmann erfolgen. Achten Sie darauf, eine 1A-Sicherung in der Plusleitung nahe der Batterie zu installieren, um das Gerät und das Fahrzeug zu schützen.
Installation und Anschlüsse
Das Gerät benötigt eine 12V-Stromversorgung. Verwenden Sie für die Plus- und Minuskabel einen Querschnitt von 1,5 mm² und für das Remote-Kabel 0,50 mm². Schließen Sie die Stromversorgung, das Remote-Signal und die Audioeingänge (RCA oder High-Level) gemäß dem Schaltplan an. Das Gerät verfügt über eine interne Antenne; metallische Oberflächen in der Nähe können die Bluetooth-Reichweite verringern.
App-Verbindung und Bedienung
Laden Sie die PRO 2.4BT + AUDIO App aus dem offiziellen App Store herunter. Schalten Sie den Prozessor ein und öffnen Sie die App. Das Standard-Passwort für die Bluetooth-Verbindung lautet 1234. Nach der Verbindung können Sie das Gerät im "Connect"-Modus steuern oder im "Demo-Modus" die Funktionen testen. Achten Sie darauf, dem Gerät beim ersten Start die erforderlichen Berechtigungen zu erteilen.
Audio-Konfiguration
- Routing: Definieren Sie die internen Verbindungen zwischen Eingängen und Ausgängen (A, B oder A+B).
- Crossover: Stellen Sie HPF- und LPF-Filter mit verschiedenen Flankensteilheiten (Linkwitz-Riley oder Butterworth) ein.
- Equalizer: Nutzen Sie den 15-Band grafischen Equalizer oder den parametrischen Equalizer für präzise Frequenzanpassungen.
- Alignment (Laufzeitkorrektur): Messen Sie den Abstand der Lautsprecher zur Hörposition und stellen Sie die Verzögerung in cm ein, um Phasenprobleme zu korrigieren.
- Limiter: Schützen Sie Ihre Lautsprecher, indem Sie den maximalen Ausgangspegel begrenzen.
Technische Daten
Das Gerät arbeitet mit einer 24-Bit/48kHz DSP-Verarbeitung. Der Frequenzgang reicht von 10Hz bis 22KHz. Die Betriebsspannung liegt zwischen 9V und 16V DC. Das Gerät bietet zudem eine Voltmeter-Funktion zur Überwachung der Batteriespannung in Echtzeit.
Fehlerbehebung und Sicherheit
Die Input Clip LED zeigt an, wenn das Eingangssignal verzerrt. Reduzieren Sie in diesem Fall die Quelllautstärke. Die Limiter/Clip-LEDs an den Ausgängen zeigen an, wenn der Limiter aktiv ist oder das Signal das Maximum erreicht hat. Ein Werksreset kann über die App oder durch Halten der Reset-Taste beim Einschalten durchgeführt werden, wobei alle Einstellungen gelöscht werden.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass das Gerät eingeschaltet ist und Sie sich in der Nähe befinden. Das Standard-Passwort ist 1234.
Kein Ton oder verzerrter Klang
Überprüfen Sie die Verkabelung und die Stromversorgung. Wenn die Input Clip LED leuchtet, reduzieren Sie die Quelllautstärke.
Verlust der Einstellungen
Stellen Sie sicher, dass Sie die Einstellungen in der App gespeichert haben. Ein Werksreset löscht alle Daten unwiderruflich.
Vor der Verwendung
- 12V Batterieanschluss und Polarität prüfen
- 1A Sicherung in der Plusleitung installieren
- App aus dem Store herunterladen (Android/iOS)
- Verkabelung gemäß Schaltplan vornehmen
- Bluetooth am Smartphone aktivieren
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

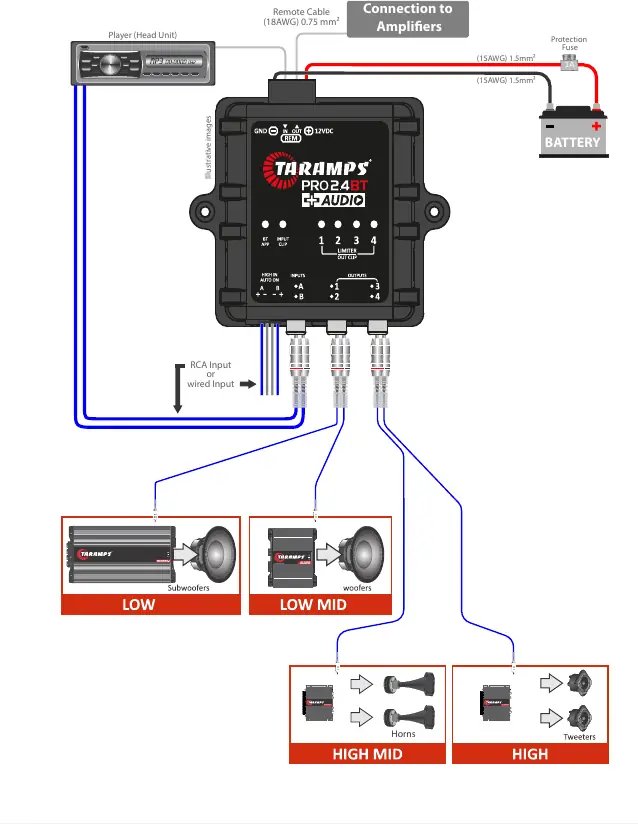

- Schaltplan für Standard-Installation mit Head-Unit

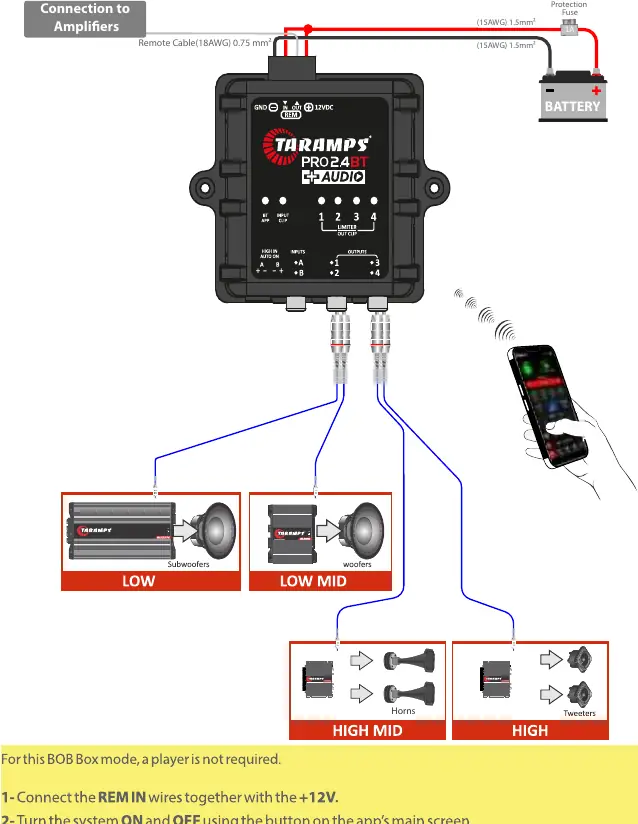

- BOB-Box-Modus ohne Head-Unit (REM IN mit +12V verbinden)
- Einstellung der Laufzeitkorrektur (Alignment) basierend auf dem Abstand
Modellkompatibilität
- Mindestanforderungen: Android 8.1 / iOS 17
- Betriebsspannung: 9 bis 16V DC
- Bluetooth 5.4 BLE für App-Steuerung
