Bedienungsanleitung für den 4-Kanal-Verstärker Taramps DS 2000X4
Erfahren Sie, wie Sie den 4-Kanal-Verstärker Taramps DS 2000X4 sicher installieren und konfigurieren. Diese Anleitung enthält wichtige Informationen zu Verkabelung, Impedanz, Crossover-Einstellungen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Taramps DS 2000X4 ist ein 4-Kanal-Verstärker für Car-Audio-Systeme. Die Installation muss durch Fachpersonal erfolgen. Er erfordert eine 100A-Sicherung und eine 12V-Stromversorgung. S. 1, 3, 7
Wichtigste Schritte
- Installation der Stromversorgung S. 7
- Einstellen des Crossover-Modus S. 5
Erste Inbetriebnahme
- Vor dem ersten Start sicherstellen, dass alle Verbindungen korrekt sind, die Polarität stimmt und die Sicherung installiert ist. S. 3, 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
PROT-LED leuchtet
Kurzschluss oder Impedanz zu niedrig.
S. 6Wartung und Reset
- Das Gerät verfügt über eine Auto-Restart-Funktion. Nach 5 erfolglosen Neustarts bleibt der Schutzmodus aktiv. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung (2 Ohm) | 4 x 500W RMS | Ausgangsleistung bei 2 Ohm | S. 8 |
| Leistung (4 Ohm) | 4 x 325W RMS | Ausgangsleistung bei 4 Ohm | S. 8 |
| Spannungsbereich | 9V - 17V | Betriebsspannung | S. 8 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Installation S. 7
- Technische Daten S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Taramps DS 2000X4 ist ein leistungsstarker 4-Kanal-Verstärker für Car-Audio-Systeme. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für den Betrieb in 12V-Bordnetzen ausgelegt und erfordert eine sorgfältige Verkabelung sowie eine korrekte Absicherung, um Schäden am Produkt oder Fahrzeug zu vermeiden.
Sicherheitshinweise
- Die Installation muss durch einen qualifizierten Fachmann durchgeführt werden.
- Tragen Sie bei der Installation eine Schutzbrille und isolierte Handschuhe.
- Trennen Sie vor Beginn der Arbeiten den Minuspol der Fahrzeugbatterie.
- Installieren Sie eine Sicherung oder einen Schutzschalter (100A) so nah wie möglich an der Batterie.
- Sorgen Sie für eine ausreichende Belüftung; lassen Sie mindestens 1 Zoll (ca. 2,5 cm) Platz um den Kühlkörper.
- Vermeiden Sie die Installation in der Nähe von Kraftstoffleitungen, Wärmequellen oder an Orten, die Staub, Feuchtigkeit oder Wasser ausgesetzt sind.
- Berühren Sie den Kühlkörper während des Betriebs nicht, da dieser heiß werden kann.
Installation und Verkabelung
Verwenden Sie für eine optimale Leistung die empfohlenen Kabelquerschnitte:
- Stromversorgung (Plus/Minus): 4 AWG
- Lautsprecherkabel: 11 AWG
- Remote-Kabel: 18 AWG
Achten Sie strikt auf die Polarität. Eine Verpolung kann den Verstärker beschädigen. Bei der Verwendung von Lautsprechern ist die minimale Impedanz zu beachten: 2 Ohm pro Kanal im Stereo-Betrieb oder 4 Ohm im gebrückten Betrieb.
Funktionen und Eingänge
Der Verstärker verfügt über RCA-Eingänge, die sowohl für Low-Level-Signale (RCA-Ausgang des Radios) als auch für High-Level-Signale (Lautsprecherausgang des Radios) geeignet sind. Bei Verwendung von High-Level-Signalen ist kein Remote-Kabel erforderlich. Der Gain-Regler ermöglicht die Anpassung der Eingangsempfindlichkeit an das Quellgerät.
Der Crossover-Schalter bietet drei Betriebsmodi:
- FULL: Verstärkt den gesamten Frequenzbereich (8Hz bis 20KHz).
- HPF (High Pass): Verstärkt Signale oberhalb von 90Hz (für Mitteltöner/Hochtöner).
- LPF (Low Pass): Verstärkt Signale unterhalb von 90Hz (für Subwoofer).

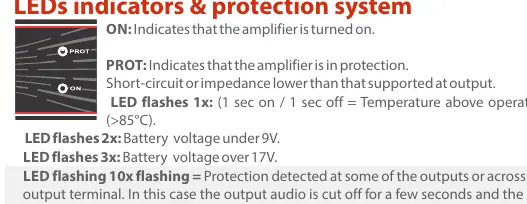

LED-Anzeigen und Schutzsystem
Die LED-Anzeigen geben Auskunft über den Betriebszustand:
- ON: Verstärker ist eingeschaltet.
- PROT: Verstärker befindet sich im Schutzmodus (Kurzschluss oder zu niedrige Impedanz).
- Blinken 1x: Überhitzung (>85°C).
- Blinken 2x: Batteriespannung unter 9V.
- Blinken 3x: Batteriespannung über 17V.
Das Gerät verfügt über eine Auto-Restart-Funktion. Nach fünf erfolglosen Neustartversuchen bleibt der Schutzmodus dauerhaft aktiviert, bis das Problem behoben ist.
Technische Daten
- Leistung (2 Ohm): 4 x 500W RMS
- Leistung (4 Ohm): 4 x 325W RMS
- Leistung (Gebrückt 4 Ohm): 2 x 1000W RMS
- Frequenzgang: 8Hz - 20KHz
- Spannungsbereich: 9V - 17V
- Abmessungen: 268 x 72 x 245 mm
- Gewicht: 3,37 kg
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Verstärker schaltet ab (PROT-LED leuchtet)
Kurzschluss oder Impedanz zu niedrig. Prüfen Sie die Lautsprecheranschlüsse und die Impedanz der Lautsprecher.
LED blinkt 1x
Überhitzung (>85°C). Sorgen Sie für bessere Belüftung und stellen Sie sicher, dass der Kühlkörper nicht blockiert ist.
LED blinkt 2x
Batteriespannung unter 9V. Prüfen Sie die Stromversorgung und die Kabelverbindungen.
LED blinkt 3x
Batteriespannung über 17V. Prüfen Sie die Lichtmaschine und das Bordnetz.
Vor der Verwendung
- Installation durch qualifiziertes Fachpersonal durchführen lassen
- Batterie-Minuspol vor Anschluss abklemmen
- Sicherung (100A) in Batterienähe installieren
- Mindestens 1 Zoll Platz um den Kühlkörper lassen
- Kabelquerschnitte gemäß Anleitung verwenden (4 AWG Strom, 11 AWG Lautsprecher)
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

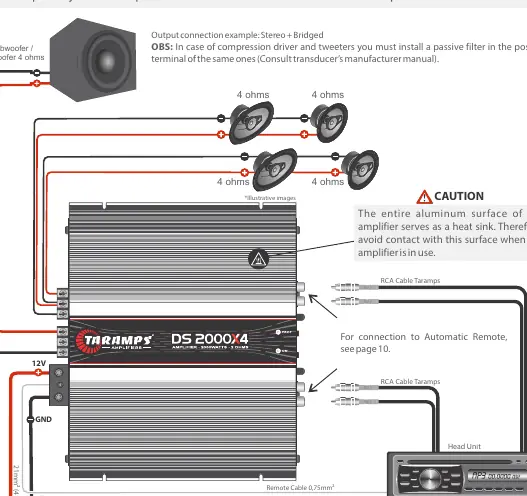

- Anschlussplan für Stromversorgung und Lautsprecher
- Einstellung der Crossover-Modi (Full, HPF, LPF)
- Verwendung von Y-Adaptern bei fehlenden RCA-Ausgängen
Modellkompatibilität
- Nur für 12V-Bordnetze geeignet
- Nicht für den Einsatz in der Nähe von Kindern geeignet
