Bedienungsanleitung für Tamron 17-70mm F/2.8 Di III-A VC RXD

Erfahren Sie, wie Sie das Tamron 17-70mm F/2.8 Di III-A VC RXD Objektiv (Modell B070) korrekt anbringen, fokussieren, zoomen und die VC-Bildstabilisierung nutzen. Diese Anleitung enthält technische Daten, Wartungshinweise und...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Tamron 17-70mm F/2.8 Di III-A VC RXD wird durch Ausrichten der Markierung (10) an der Kamera und Drehen im Uhrzeigersinn montiert. Die Bildstabilisierung (VC) wird über das Kameramenü gesteuert. S. 2

Wichtigste Schritte

Objektiv anbringen S. 2
VC-Bildstabilisierung nutzen S. 2

Probleme und Lösungen

VC verursacht Fehlfunktion

Deaktivieren Sie den VC bei Stativnutzung oder Langzeitbelichtungen.

S. 2

Wartung und Reset

Reinigung S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Brennweite	17-70 mm	Zoom-Bereich	S. 2
Maximale Blende	F/2.8	Lichtstärke	S. 2
Gewicht	525 g / 530 g	Gewicht je nach Anschluss (Sony/Fujifilm)	S. 2

Wo es im PDF steht

Teilebezeichnungen und Montage S. 1, 2
Sicherheitshinweise S. 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

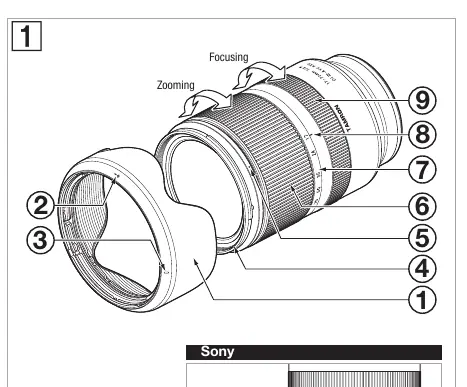

Teilebezeichnungen des Objektivs (Fig. 1)

Seite 1

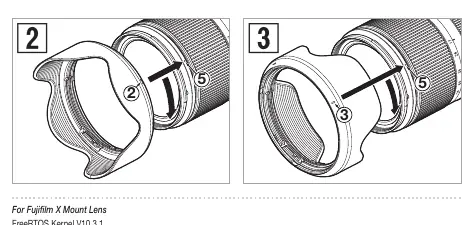

Verwendung der Gegenlichtblende (Fig. 2 und 3)

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für das Tamron 17-70mm F/2.8 Di III-A VC RXD Objektiv (Modell B070). Es enthält wichtige Anweisungen zur sicheren Verwendung, Montage, Bedienung der Bildstabilisierung (VC) und Wartung des Objektivs. Bitte lesen Sie vor der Verwendung auch das Handbuch Ihrer Kamera.

Produktübersicht und Teilebezeichnungen

Das Objektiv besteht aus folgenden Hauptkomponenten:

Gegenlichtblende (1)
Gegenlichtblenden-Ausrichtungsmarkierung (2)
Gegenlichtblenden-Verriegelungsmarkierung (3)
Filterring (4)
Gegenlichtblenden-Entriegelungsmarkierung (5)
Zoomring (6)
Brennweitenskala (7)
Brennweitenmarkierung (8)
Fokusring (9)
Objektiv-Anschlussmarkierung (10)
Objektiv-Kamera-Schnittstellenkontakte (11)

Montage und Demontage des Objektivs

Um das Objektiv anzubringen oder zu entfernen, schalten Sie immer zuerst die Kamera aus.

Entfernen Sie den hinteren Objektivdeckel.
Richten Sie die Objektiv-Anschlussmarkierung (10) an der Markierung der Kamera aus.
Setzen Sie das Objektiv ein und drehen Sie es im Uhrzeigersinn, bis es einrastet.
Zum Entfernen drücken Sie den Objektiventriegelungsknopf an der Kamera und drehen das Objektiv in die entgegengesetzte Richtung.

Fokussierung und Zoom

Der Fokusmodus wird direkt an der Kamera ausgewählt. Für die manuelle Fokussierung drehen Sie den Fokusring (9). Zum Zoomen drehen Sie den Zoomring (6), um die gewünschte Brennweite einzustellen.

VC-Bildstabilisierung (Vibration Compensation)

Der VC-Mechanismus reduziert Verwacklungen bei Aufnahmen aus der Hand.

Aktivierung: Stellen Sie die Bildstabilisierungsfunktion der Kamera auf "ON".
Verwendung: Drücken Sie den Auslöser halb durch und warten Sie, bis das Sucherbild stabil ist.
Wichtige Hinweise: Deaktivieren Sie den VC bei Verwendung eines Stativs, um Fehlfunktionen zu vermeiden. Bei Langzeitbelichtungen (Bulb) sollte der VC ebenfalls deaktiviert sein.

Verwendung der Gegenlichtblende

Die Gegenlichtblende (1) verhindert Streulicht.

Anbringen: Richten Sie die Ausrichtungsmarkierung (2) der Blende an der Entriegelungsmarkierung (5) des Objektivs aus. Drehen Sie die Blende, bis die Verriegelungsmarkierung (3) auf die Entriegelungsmarkierung (5) trifft.
Verstauen: Die Blende kann umgekehrt aufgesetzt werden.

Wartung und Sicherheitshinweise

Beachten Sie folgende Punkte für eine lange Lebensdauer:

Berühren Sie die Schnittstellenkontakte (11) nicht mit den Fingern.
Reinigen Sie das Objektiv mit einem Blasebalg oder einem trockenen Tuch. Verwenden Sie niemals Lösungsmittel wie Benzol oder Verdünner.
Vermeiden Sie plötzliche Temperaturwechsel, um Kondensation zu verhindern.
Schauen Sie niemals direkt durch das Objektiv in die Sonne oder starke Lichtquellen.

Praktische Hilfe

Typische Probleme

Autofokus funktioniert nicht korrekt

Überprüfen Sie den Fokusmodus an der Kamera. Je nach Motiv kann der Autofokus Schwierigkeiten haben.

Bild ist unscharf bei Stativnutzung

Deaktivieren Sie die Bildstabilisierung (VC) an der Kamera, wenn das Objektiv auf einem Stativ montiert ist.

Dunkle Ecken im Bild (Vignettierung)

Stellen Sie sicher, dass die Gegenlichtblende korrekt eingerastet ist.

Vor der Verwendung

Kamera ausschalten vor dem Objektivwechsel.
Gegenlichtblende auf korrekten Sitz prüfen.
VC-Einstellungen an der Kamera prüfen (Ein/Aus je nach Situation).
Objektiv-Anschlussmarkierung (10) beim Ansetzen beachten.

Technische Daten in der Praxis

MOD (Minimum Object Distance): Naheinstellgrenze: 0,19 m im Weitwinkelbereich / 0,39 m im Telebereich.
Optische Konstruktion: 12 Elemente in 16 Gruppen.

Abbildungen und Diagramme

Fig 1 zeigt die Position aller Bedienelemente wie Zoomring, Fokusring und Anschlussmarkierungen.
Fig 2 zeigt die korrekte Ausrichtung der Gegenlichtblende beim Anbringen.
Fig 3 zeigt, wie die Gegenlichtblende für den Transport umgekehrt verstaut wird.

Modellkompatibilität

Geeignet für Sony E (APS-C) und FUJIFILM X (APS-C) Kameras.
