Bedienungsanleitung für Tamron 11-20mm F/2.8 Di III-A RXD Objektiv
Erfahren Sie, wie Sie das Tamron 11-20mm F/2.8 Di III-A RXD (Modell B060) Objektiv korrekt montieren, bedienen und pflegen. Diese Anleitung enthält technische Daten, Hinweise zur Verwendung der Gegenlichtblende und wichtige...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für das Tamron 11-20mm F/2.8 Di III-A RXD Objektiv (Modell B060). Es enthält Anweisungen zur sicheren Montage, Bedienung und Wartung des Objektivs. Bitte lesen Sie vor der Verwendung auch die Bedienungsanleitung Ihrer Kamera.

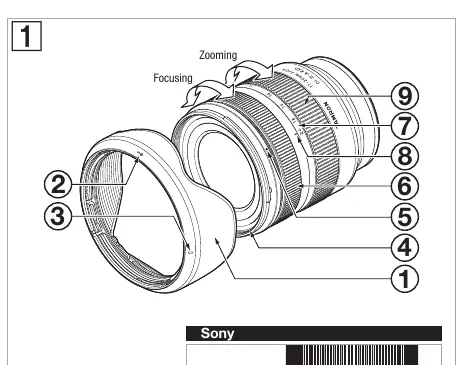

Teilebezeichnung
Das Objektiv besteht aus folgenden Komponenten:
- 1: Gegenlichtblende
- 2: Markierung für Gegenlichtblenden-Ausrichtung
- 3: Markierung für Gegenlichtblenden-Verriegelung
- 4: Filterring
- 5: Markierung für Gegenlichtblenden-Entriegelung
- 6: Fokusring
- 7: Brennweitenskala
- 8: Brennweitenmarkierung
- 9: Zoomring
- 10: Objektivanschlussmarkierung
- 11: Kontakte für Objektiv-Kamera-Schnittstelle
Technische Daten
- Modell: B060
- Brennweite: 11-20 mm
- Maximale Blendenöffnung: F/2.8
- Optischer Aufbau: 10/12
- Naheinstellgrenze: 0,15 m (Weitwinkel) / 0,24 m (Tele)
- Filtergröße: 67 mm
- Gewicht: 335 g
Montage und Demontage des Objektivs
Wichtig: Schalten Sie die Kamera vor dem Anbringen oder Abnehmen des Objektivs immer aus.
- Entfernen Sie den hinteren Objektivdeckel.
- Richten Sie die Objektivanschlussmarkierung (10) an der entsprechenden Markierung an der Kamera aus.
- Setzen Sie das Objektiv an und drehen Sie es im Uhrzeigersinn, bis es einrastet.
- Zum Abnehmen halten Sie den Entriegelungsknopf der Kamera gedrückt und drehen das Objektiv in die entgegengesetzte Richtung.
Bedienung des Objektivs
Fokus: Wählen Sie den Fokusmodus an Ihrer Kamera. Für den manuellen Fokus drehen Sie den Fokusring (6).
Zoom: Drehen Sie den Zoomring (9), um die gewünschte Brennweite einzustellen.
Verwendung der Gegenlichtblende
Die Gegenlichtblende (1) verhindert Streulicht und sollte nach Möglichkeit immer verwendet werden.
- Montage: Richten Sie die Markierung (2) an der Blende auf die Markierung (5) am Objektiv aus. Drehen Sie die Blende, bis die Verriegelungsmarkierung (3) mit der Entriegelungsmarkierung (5) übereinstimmt.
- Aufbewahrung: Die Blende kann umgekehrt montiert werden. Richten Sie dazu die Verriegelungsmarkierung (3) auf die Entriegelungsmarkierung (5) aus und drehen Sie die Blende, bis die Ausrichtungsmarkierung (2) mit der Entriegelungsmarkierung (5) übereinstimmt.
Sicherheitshinweise und Wartung
- Sicherheit: Schauen Sie niemals durch das Objektiv direkt in die Sonne oder starke Lichtquellen. Zerlegen oder modifizieren Sie das Objektiv nicht.
- Lagerung: Bewahren Sie das Objektiv an einem sauberen, gut belüfteten Ort auf.
- Reinigung: Verwenden Sie niemals Benzol, Verdünner oder andere organische Lösungsmittel. Entfernen Sie Staub mit einem Blasebalg und wischen Sie die Oberfläche mit einem trockenen Tuch ab.
- Feuchtigkeit: Bei plötzlichen Temperaturwechseln kann Kondenswasser entstehen, was zu Fehlfunktionen führen kann.
- Kontakte: Berühren Sie die Kontakte (11) nicht mit den Fingern, um Fehlfunktionen zu vermeiden.
Praktische Hilfe
Typische Probleme
Kondenswasserbildung
Vermeiden Sie plötzliche Temperaturwechsel, da diese zu Feuchtigkeit im Inneren führen können.
Schwierigkeiten beim Autofokus
Im AF-Modus kann die automatische Fokussierung auf bestimmte Motive schwierig sein; prüfen Sie die Kameraeinstellungen.
Fehlfunktionen der Kontakte
Berühren Sie die Kontakte (11) nicht mit den Fingern. Halten Sie sie sauber.
Vor der Verwendung
- Kamera ausschalten.
- Hinteren Objektivdeckel entfernen.
- Objektivanschlussmarkierung (10) an der Kamera ausrichten.
- Objektiv im Uhrzeigersinn drehen, bis es einrastet.
- Gegenlichtblende für optimale Bildqualität montieren.
Technische Daten in der Praxis
- Brennweite 11-20mm
- Bestimmt den Bildwinkel; 11mm ist Weitwinkel, 20mm ist Telebereich.
- Filtergröße 67mm
- Durchmesser für kompatible Filter, die auf den Filterring (4) geschraubt werden.
Abbildungen und Diagramme
- Teile 1-11 identifizieren die physischen Komponenten des Objektivs.
- Die Markierungen 2, 3, 5 sind entscheidend für die korrekte Montage der Gegenlichtblende.
- Markierung 10 ist die Referenz für das Ansetzen des Objektivs an das Kameragehäuse.
Modellkompatibilität
- Entwickelt für Sony E (APS-C) und FUJIFILM X (APS-C) Kameras.
- Nicht für andere Zwecke als die Fotografie verwenden.
- Bei Verwendung von Zubehör anderer Hersteller übernimmt Tamron keine Haftung für Schäden.
