Bedienungsanleitung für Sunslice Gravity 756 1000W Tragbarer Solargenerator
Erfahren Sie, wie Sie den Sunslice Gravity 756 1000W Solargenerator sicher bedienen, aufladen und Fehler beheben. Vollständiger Leitfaden zu Anschlüssen, LCD-Anzeige und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Sunslice Gravity 756 ist ein leistungsstarker tragbarer Solargenerator. Er ist nicht wasserdicht und sollte vor Regen und Feuchtigkeit geschützt werden. Das Gerät kann über eine Steckdose oder kompatible Solarpaneele (empfohlen: Sunslice Fusion 150W) aufgeladen werden. Vor der ersten Inbetriebnahme sollte das Gerät vollständig aufgeladen werden. Bei längerer Nichtbenutzung ist eine regelmäßige Aufladung alle 6 Monate erforderlich.

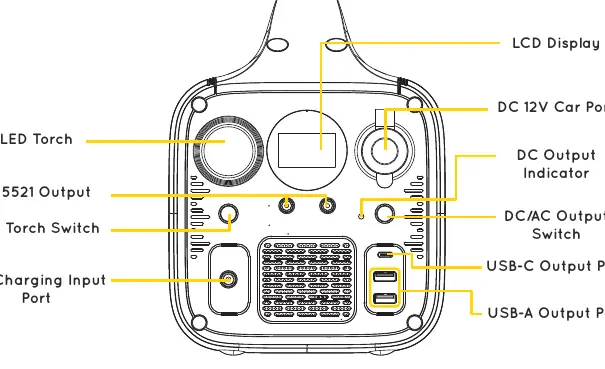

Produktübersicht
Das Gerät verfügt über verschiedene Anschlüsse und Bedienelemente:
- DC-Ausgänge: 2x DC 5521 (12V/3A), 1x Zigarettenanzünder (12V/8A), 2x USB-A QC3.0, 1x USB-C PD (45W).
- AC-Ausgänge: 2x Universal AC-Steckdosen (1000W Dauerleistung, 1600W Spitzenleistung).
- Eingänge: DC6530-Anschluss für AC-Adapter und Solarpaneele.
- Zusatzfunktionen: Integrierte LED-Taschenlampe.

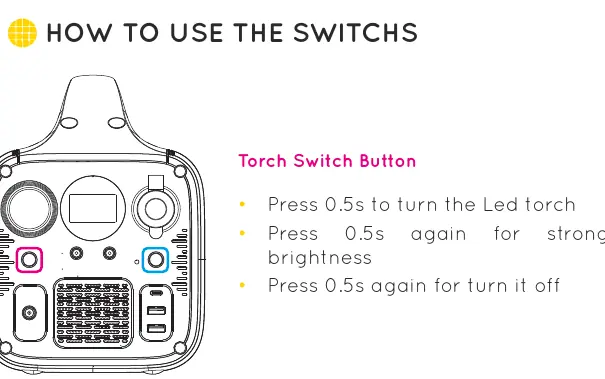

Bedienung der Schalter
Die Steuerung erfolgt über dedizierte Tasten:
- LED-Taschenlampe: Drücken Sie die Taste für 0,5 Sekunden zum Einschalten, erneut für helleres Licht und ein drittes Mal zum Ausschalten.
- DC-Ausgang: Drücken Sie die Taste für 0,5 Sekunden, um den DC-Ausgang zu aktivieren (Indikator leuchtet). Erneutes Drücken schaltet ihn aus.
- AC-Ausgang: Halten Sie die Taste für 3 Sekunden gedrückt, bis das OUT-Symbol im LCD-Display erscheint. Erneutes Halten für 3 Sekunden schaltet den AC-Ausgang aus.

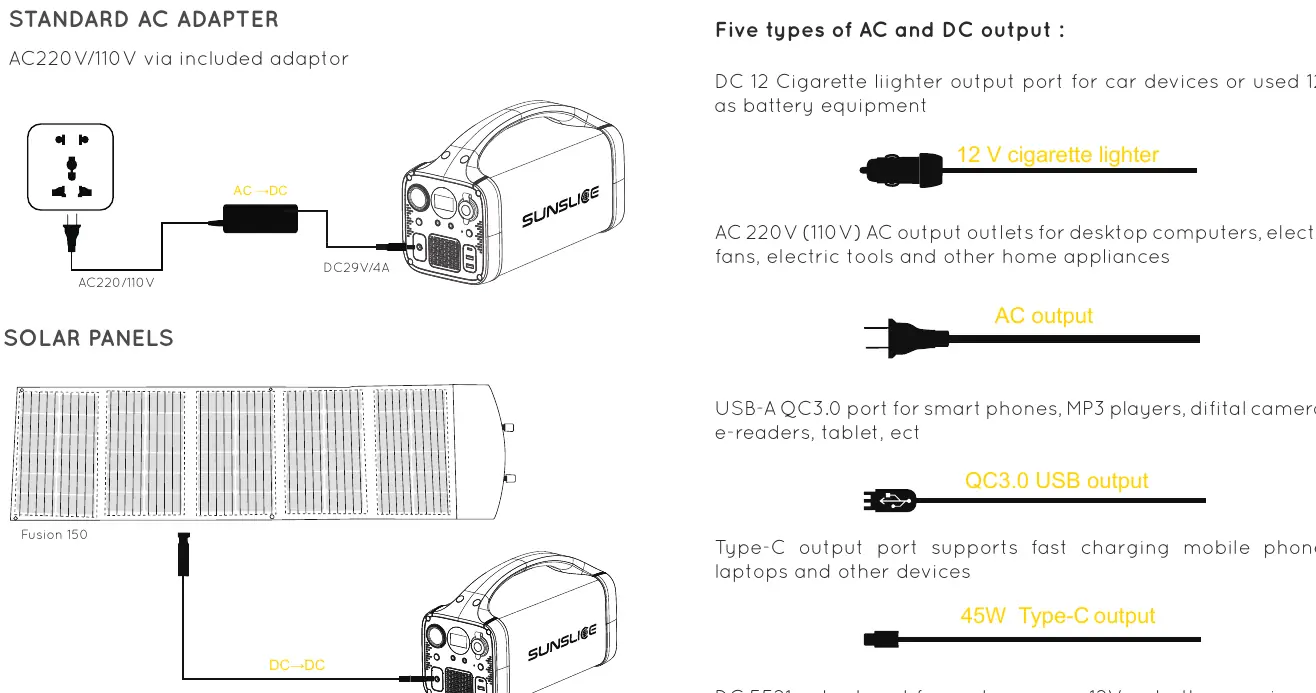

Ladevorgang
Es gibt zwei Möglichkeiten, den Gravity 756 aufzuladen:
- AC-Adapter: Verwendung des mitgelieferten Netzteils an einer Standard-Steckdose.
- Solarpaneele: Anschluss von Solarpaneelen (27-42V/5A) an den DC-Eingang.
Der Ladestatus wird auf dem LCD-Display angezeigt. Während des Ladevorgangs kann das Gerät gleichzeitig zur Stromversorgung anderer Geräte genutzt werden.

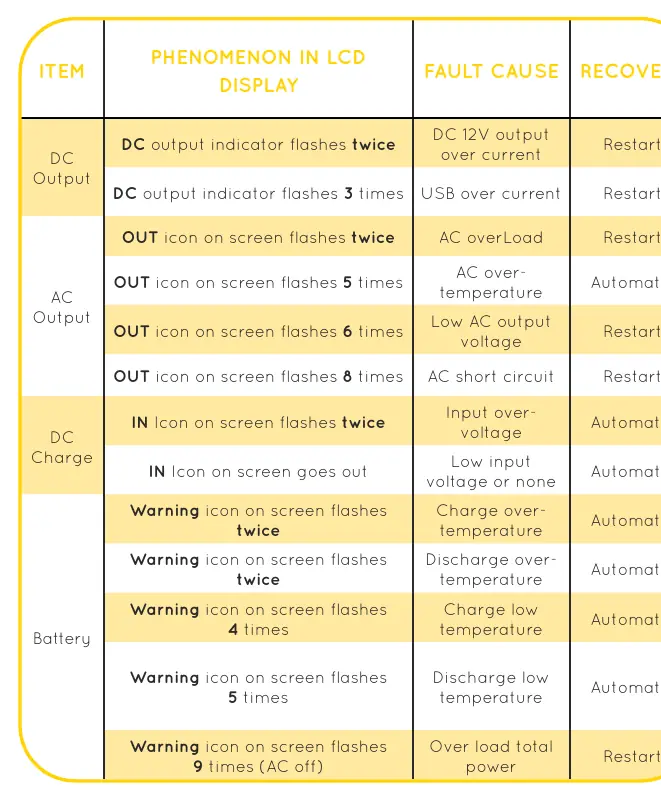

LCD-Anzeige und Fehlerbehebung
Das LCD-Display zeigt den Batteriestatus, Eingangs- und Ausgangsaktivitäten sowie Fehlermeldungen an. Wenn ein Fehler auftritt, blinkt das Warnsymbol oder das entsprechende Ausgangssymbol:
- Überstrom (DC/USB): Indikator blinkt 2-3 Mal. Lösung: Gerät neu starten.
- Überlast (AC): OUT-Symbol blinkt 2 Mal. Lösung: Gerät neu starten.
- Überhitzung: OUT-Symbol blinkt 5 Mal. Lösung: Automatische Erholung nach Abkühlung.
- Kurzschluss (AC): OUT-Symbol blinkt 8 Mal. Lösung: Gerät neu starten.
- Temperaturfehler (Batterie): Warnsymbol blinkt. Lösung: Automatische Erholung nach Erreichen des Betriebstemperaturbereichs.

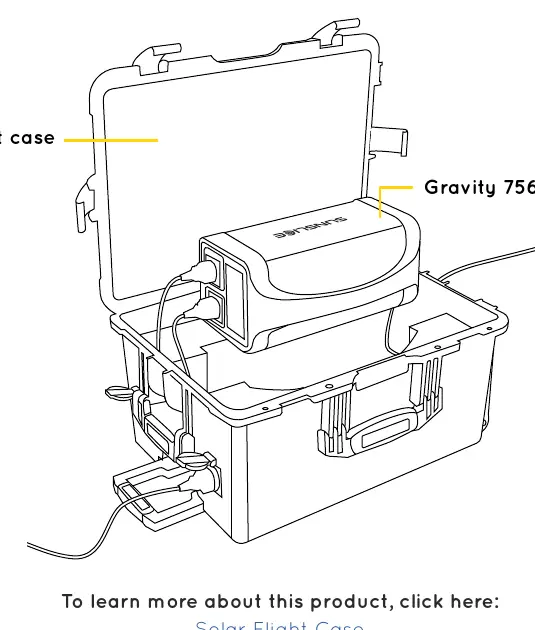

Zubehör und Schutz
Da das Gerät nicht wasserdicht ist, wird für den Einsatz unter schwierigen Bedingungen (z.B. Outdoor, Gelände) die Verwendung des optionalen Sunslice Flight Case empfohlen. Dieses ist wasser- und staubdicht.
Sicherheitshinweise
- Nicht im Flugzeug mitführen.
- Nicht in der Nähe von Feuer oder Wärmequellen über 80°C verwenden.
- Gerät nicht durchstechen, werfen oder modifizieren.
- Anschlüsse sauber und frei von Staub halten.
- Bei ungewöhnlichen Gerüchen oder Überhitzung sofort den Betrieb einstellen.
Praktische Hilfe
Typische Probleme
DC-Ausgang schaltet ab (Indikator blinkt 2-3 Mal)
Überstromschutz ausgelöst. Entfernen Sie die Last und starten Sie das Gerät neu.
AC-Ausgang schaltet ab (OUT-Symbol blinkt 2 Mal)
Überlastschutz ausgelöst. Reduzieren Sie die angeschlossene Last und starten Sie das Gerät neu.
AC-Ausgang schaltet ab (OUT-Symbol blinkt 8 Mal)
Kurzschluss erkannt. Prüfen Sie die angeschlossenen Kabel und Geräte, dann neu starten.
Gerät lädt nicht
Prüfen Sie, ob das mitgelieferte Netzteil verwendet wird und ob die Verbindung fest sitzt.
Vor der Verwendung
- Gerät vor der ersten Nutzung vollständig aufladen.
- Betriebstemperatur prüfen (0-40°C).
- Sicherstellen, dass die Lüftungsschlitze nicht blockiert sind.
- Prüfen, ob die angeschlossenen Geräte die maximale Leistung (1000W AC) nicht überschreiten.
- Kabel auf Beschädigungen prüfen.
Technische Daten in der Praxis
- Kapazität: 756Wh
- Die gespeicherte Energiemenge, ausreichend für mehrere Ladungen von Laptops oder Smartphones.
- AC-Ausgang: 1000W (1600W Peak)
- Dauerleistung für Haushaltsgeräte; kurzzeitige Spitzenleistung für Anlaufströme.
- Betriebstemperatur: 0~40°C
- Der Temperaturbereich, in dem das Gerät sicher betrieben werden kann.
Abbildungen und Diagramme
- Die Übersicht zeigt die Position der DC- und AC-Ausgänge sowie den Ladeeingang.
- Das Schaltdiagramm verdeutlicht die unterschiedlichen Tastendrücke für Taschenlampe und AC/DC-Ausgänge.
- Die Ladeübersicht zeigt den Anschluss des AC-Adapters und der Solarpaneele.
Modellkompatibilität
- Nicht für den Transport im Flugzeug zugelassen.
- Nicht wasserdicht; bei Regen oder Nässe Schutzhülle (Flight Case) verwenden.
- Kompatibel mit den meisten Haushaltsgeräten, Laptops, Drohnen und Kameras.
