Bedienungsanleitung für Ridgid Dual Suction Tauchpumpe 1000RSDS

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Ridgid Dual Suction Tauchpumpen der Modelle 1000RSDS, 500RSDS und 330RSDS. Die Pumpen sind ausschließlich für den Innenbereich und zum Pumpen von klarem Wasser konzipiert. Der Betrieb mit einem tragbaren Generator ist nicht zulässig. Vor der Installation oder Wartung muss die Stromversorgung zwingend unterbrochen werden. Verwenden Sie keine Verlängerungskabel und stellen Sie sicher, dass die Pumpe an eine ordnungsgemäß geerdete Steckdose mit FI-Schutzschalter (GFCI) angeschlossen ist.

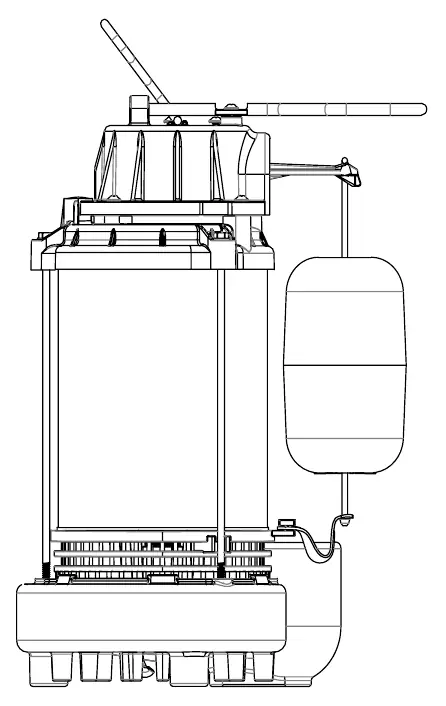

Produktbeschreibung

Die Dual Suction Tauchpumpe verfügt über zwei Ansaugpunkte: Die obere Ansaugung verhindert Luftblasenbildung (Airlock), während die untere Ansaugung Feststoffe bis zu 1/2 Zoll filtert. Das Gehäuse besteht aus Edelstahl, das Laufrad aus glasfaserverstärktem Thermoplast und das Pumpengehäuse aus Gusseisen.

Technische Daten

• Stromversorgung: 120 V, 60 Hz
• Motor: Einphasig, dielektrisch ölgefüllt
• Leistung: 1 PS (1000RSDS), 1/2 PS (500RSDS), 1/3 PS (330RSDS)
• Anschluss: 1-1/2 Zoll NPT
• Einschaltpunkt (Werkseinstellung): ca. 9 Zoll
• Ausschaltpunkt (Werkseinstellung): ca. 4 Zoll

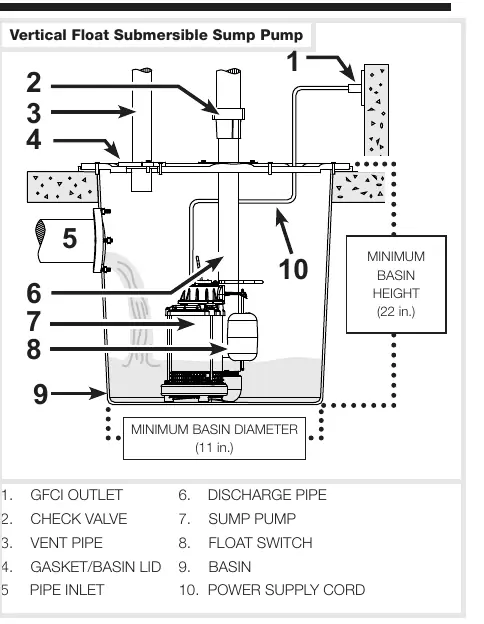

Installation

Die Installation muss gemäß den geltenden nationalen und lokalen Elektrovorschriften erfolgen.

1. Reinigen Sie das Pumpenbecken von Ablagerungen.
2. Stellen Sie die Pumpe auf eine feste, ebene Oberfläche. Verwenden Sie ggf. einen Ziegelstein als Basis, aber niemals direkt auf Erde, Kies oder Sand.
3. Stellen Sie sicher, dass der Schwimmerschalter mindestens 1 Zoll Abstand zur Beckenwand hat und sich frei bewegen kann.
4. Installieren Sie ein Rückschlagventil (zwingend erforderlich), um einen Rückfluss zu verhindern.
5. Verwenden Sie starre Rohrleitungen und Anschlüsse, um Pumpenbewegungen zu minimieren. Verwenden Sie keine flexiblen Schläuche.
6. Sichern Sie das Netzkabel mit Kabelbindern am Abflussrohr, um ein Verheddern mit dem Schalter zu vermeiden.
7. Schließen Sie die Pumpe an eine GFCI-geschützte Steckdose an.
8. Füllen Sie das Becken mit Wasser, um den automatischen Start zu testen und den Betrieb zu überprüfen.

Wartung

Eine regelmäßige Inspektion (3-4 Mal pro Jahr) ist erforderlich, um die Garantie zu erhalten:

• Überprüfen Sie die Pumpe auf Bewegungen oder Ablagerungen am Schalter/Schwimmer.
• Stellen Sie sicher, dass die Pumpe aufrecht steht.
• Testen Sie die Funktion, indem Sie einen Eimer Wasser in das Becken gießen.
• Die Lager sind dauergeschmiert und benötigen keine zusätzliche Schmierung.

Fehlerbehebung

Bei Problemen beachten Sie folgende Hinweise:

• Pumpe startet nicht: Wasserstand zu niedrig, Sicherung defekt, Schalter blockiert oder defekt.
• Pumpe taktet zu oft: Rückfluss durch fehlendes oder defektes Rückschlagventil.
• Pumpe schaltet unabhängig ab: Überhitzungsschutz (thermischer Überlastschutz) hat ausgelöst. Lassen Sie die Pumpe abkühlen und prüfen Sie auf Blockaden oder niedrige Spannung.
• Pumpe fördert kein Wasser: Einlass verstopft, Laufrad defekt oder Rückschlagventil falsch installiert.
