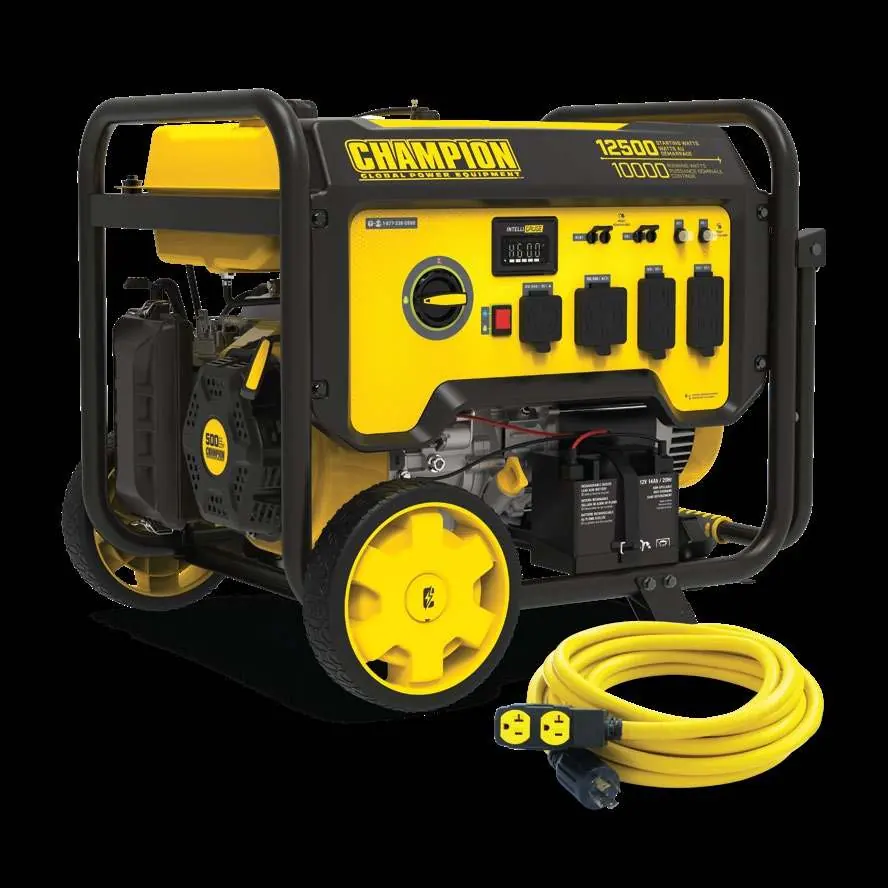

Bedienungsanleitung für Champion 10000W Elektrostart-Generator
Schnelle Anleitung zur Einrichtung und Inbetriebnahme des Champion 10000W Elektrostart-Generators. Erfahren Sie, wie Sie das Gerät montieren, Öl einfüllen, sicher starten und elektrische Lasten anschließen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Kurzanleitung dient der schnellen Einrichtung und Inbetriebnahme des Champion 10000W Elektrostart-Generators. Bitte beachten Sie, dass der Generator ausschließlich im Freien betrieben werden darf. Halten Sie einen Sicherheitsabstand von mindestens 1,5 Metern zu allen Objekten ein, da Auspuffgase und Hitze Brandgefahr darstellen. Betreiben Sie das Gerät niemals in geschlossenen Räumen wie Garagen oder Wohnhäusern.
Montage und Vorbereitung
Vor der ersten Inbetriebnahme sind folgende Schritte erforderlich:
- Auspacken: Öffnen Sie den Versandkarton vorsichtig.
- Rad-Kit montieren: Befestigen Sie die Räder gemäß der Abbildung mit den mitgelieferten Achsen und Sicherungssplinten.
- Batterie anschließen: Schneiden Sie die Kabelbinder am Batteriestecker durch und verbinden Sie die beiden Hälften des Steckers fest miteinander.
- Öl einfüllen: Verwenden Sie Motoröl des Typs 5W-30. Füllen Sie maximal 1200 ml ein. Achten Sie darauf, nicht zu überfüllen.
Inbetriebnahme
Befolgen Sie diese Schritte, um den Generator sicher zu starten:
- Kraftstoff: Füllen Sie geeigneten Kraftstoff ein. Verwenden Sie kein E15 oder E85 Benzin.
- Vorbereitung: Stellen Sie sicher, dass keine elektrischen Geräte am Generator angeschlossen sind, bevor Sie ihn starten.
- Kraftstoffzufuhr: Drehen Sie den Kraftstoffhahn (Fuel Dial) in die Position ON.
Startvorgang
Sie können den Generator entweder elektrisch oder manuell starten:
Elektrischer Start
- Stellen Sie den Choke-Hebel auf die Position CHOKE.
- Drücken und halten Sie den Zündschalter in der Position START.
- Sobald der Motor läuft, stellen Sie den Choke-Hebel auf die Position RUN.
Manueller Start
- Stellen Sie den Choke-Hebel auf die Position CHOKE.
- Ziehen Sie kräftig am Starterseil.
- Sobald der Motor läuft, stellen Sie den Choke-Hebel auf die Position RUN.
Nachdem der Motor läuft, können Sie Ihre elektrischen Geräte anschließen.
Herstellerinformationen
Champion Power Equipment
Praktische Hilfe
Typische Probleme
Generator startet nicht
Prüfen Sie, ob der Choke-Hebel in der Position CHOKE steht und ob ausreichend Kraftstoff vorhanden ist.
Motor läuft unruhig
Stellen Sie sicher, dass kein E15 oder E85 Kraftstoff verwendet wurde und der Ölstand korrekt ist.
Gerät lässt sich nicht starten
Stellen Sie sicher, dass keine elektrischen Lasten angeschlossen sind, bevor Sie den Startvorgang einleiten.
Vor der Verwendung
- Generator im Freien auf einer ebenen Fläche aufstellen.
- Rad-Kit vollständig montieren.
- Batterieanschluss verbinden.
- Motoröl (5W-30, max. 1200 ml) einfüllen.
- Kraftstoff (kein E15/E85) einfüllen.
- Sicherheitsabstand von 1,5 m zu brennbaren Materialien einhalten.
Technische Daten in der Praxis
- Sicherheitsabstand
- Mindestens 1,5 Meter Abstand zu Objekten einhalten.
Abbildungen und Diagramme
- Radmontage: Achse durch das Rad führen und mit dem Splint sichern.
- Batterie: Die beiden Steckerhälften müssen fest ineinander gedrückt werden.
- Choke-Hebel: Position CHOKE zum Starten, Position RUN für den Betrieb.
Modellkompatibilität
- Nicht in geschlossenen Räumen (Haus, Garage) betreiben.
- Niemals elektrische Geräte während des Start- oder Stoppvorgangs angeschlossen lassen.
