Bedienungsanleitung für Sunco 5/6" LED 12W Disk Downlight

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der Sunco 5/6" LED 12W Disk Downlight. Vor der Installation muss der Stromkreis am Sicherungskasten unterbrochen werden. Die Leuchte ist für feuchte Standorte geeignet, darf jedoch nicht direkt Wasser ausgesetzt werden. Sie ist nicht kompatibel mit Sensoren von Drittanbietern, Anwesenheitssensoren oder Zeitschaltuhren.

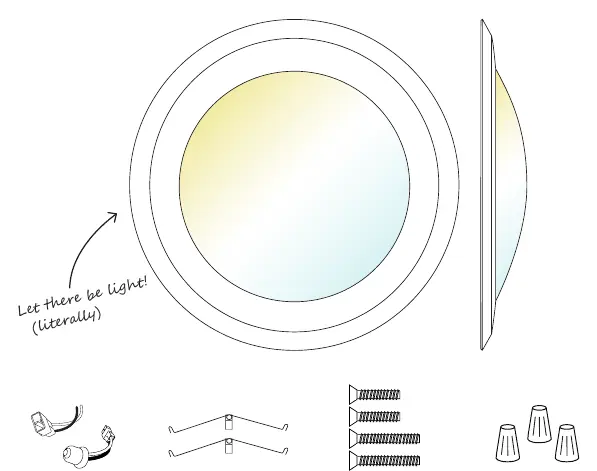

Lieferumfang

• 1x Disk Downlight
• 1x TP24/E26 Adapter
• 2x Federklammern
• 4x Befestigungsschrauben (kurz/lang)
• 3x Drahtmuttern

Sicherheitshinweise

Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu verringern, beachten Sie folgende Punkte:

• Installation nur durch qualifiziertes Personal.
• Schutzbrille und Handschuhe werden empfohlen.
• Ortsübliche Gesetze und Vorschriften einhalten.
• Korrekte Erdung ist erforderlich.
• Keine Änderungen an der Verkabelung vornehmen.
• Nicht bei Beschädigung verwenden.
• Von korrosiven Substanzen fernhalten.
• Betriebstemperatur: -4°F bis 104°F (-20°C bis 40°C).

Installation (Oberflächenmontage)

1. Sicherung ausschalten und alte Leuchte entfernen.
2. Linse durch Drehen im Uhrzeigersinn entfernen.
3. Versorgungsleitungen mit den Leitungen der Anschlussdose verbinden (Schwarz an Schwarz/Phase, Weiß an Weiß/Neutral, Grün an Kupfer/Erde) und mit Drahtmuttern sichern.

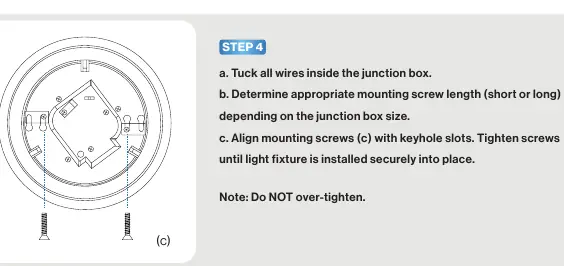

4. Alle Kabel in der Anschlussdose verstauen.
5. Passende Schraubenlänge wählen und Leuchte an der Anschlussdose ausrichten. Schrauben festziehen (nicht überdrehen).
6. Linse durch Drehen gegen den Uhrzeigersinn wieder einsetzen.
7. Sicherung einschalten und Licht testen.

Installation (Nachrüstung)

1. Sicherung ausschalten und alte Leuchte entfernen (Vorsicht: Leuchte kann heiß sein).
2. Linse entfernen.

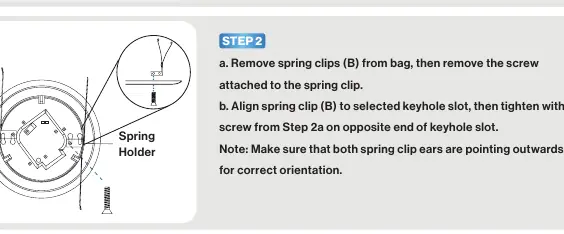

3. Federklammern (B) an der Leuchte befestigen.
4. Passenden Anschluss (TP24 oder E26) wählen und mit den Leuchtenkabeln verbinden.
5. Leuchte an den Anschluss anschließen und Erdungskabel an der Erdungsschraube im Gehäuse befestigen.
6. Leuchte in die Dose drücken, dabei die Federklammern zusammendrücken, bis sie in den Haken einrasten.
7. Linse wieder einsetzen und Sicherung einschalten.

Technische Daten

• Spannung: 120 V
• Leistung: 12 W
• Lichtstrom: 850 lm
• Lebensdauer: 50.000 Stunden
• Feuchtigkeitsschutz: Damp Rated
• CRI: 90+

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Licht geht nicht an: Verbindung prüfen, Sicherung kontrollieren.
• Licht flackert: Verkabelung prüfen, Überlastung des Stromkreises ausschließen, Erdung prüfen.
• Summen: Störquellen (andere Geräte) prüfen, Dimmer-Kompatibilität verifizieren.
• Dimm-Probleme: Kompatibilität des Dimmers mit der Leuchte prüfen.
