Bedienungsanleitung für Sunco 6" LED Retrofit Baffle Downlight
Erfahren Sie, wie Sie das Sunco 6" LED Retrofit Baffle Downlight (DL_BFDR56-13W) sicher installieren und verwenden. Diese Anleitung enthält detaillierte Installationsschritte, technische Spezifikationen, Kompatibilitätsinformationen für...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und Verwendung des Sunco 6" LED Retrofit Baffle Downlight. Vor der Installation muss der Stromkreis am Sicherungskasten ausgeschaltet werden. Das Produkt ist für feuchte Standorte geeignet, jedoch nicht für den direkten Kontakt mit Wasser. Es ist nicht kompatibel mit Sensoren von Drittanbietern, Fotosteuerungen, Anwesenheitssensoren oder Zeitsteuerungsgeräten.
Lieferumfang
- 1x LED-Einbauleuchte
- 1x TP24-Anschluss
- 1x E26-Sockel
Sicherheitshinweise
- Schalten Sie den Stromkreis vor der Installation aus.
- Die Installation sollte von einer Person durchgeführt werden, die mit der Konstruktion und dem Betrieb des Produkts sowie den damit verbundenen Gefahren vertraut ist.
- Sicherheitsbrille und Handschuhe werden empfohlen.
- Eine ordnungsgemäße Erdung ist erforderlich.
- Verändern, verlegen oder entfernen Sie während der Installation keine Verkabelung.
- Halten Sie die Leuchte von korrosiven Substanzen fern.
Installationsanleitung
- Vorbereitung: Schalten Sie den Stromkreis aus und entfernen Sie die alte Leuchte. Lassen Sie diese abkühlen, falls sie heiß ist.
- Vorbereitung der Federklemmen: Sichern Sie die Federklemmen fest im Retrofit-Anschluss. Drücken Sie beim Einsetzen der Feder vorsichtig nach unten.
- Anschluss: Bestimmen Sie den verfügbaren Steckertyp (TP24 oder E26) und schließen Sie den entsprechenden Adapter an.

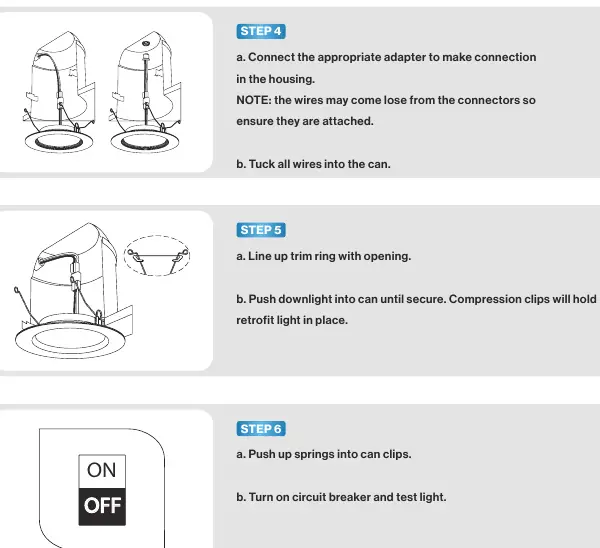

- Verkabelung: Verbinden Sie den Adapter mit dem Gehäuse. Stellen Sie sicher, dass die Drähte fest in den Anschlüssen sitzen. Verstauen Sie alle Kabel im Gehäuse.
- Einbau: Richten Sie den Zierring an der Öffnung aus und drücken Sie die Leuchte in das Gehäuse, bis sie sicher sitzt. Die Kompressionsklemmen halten die Leuchte an ihrem Platz.
- Abschluss: Drücken Sie die Federn in die Gehäuseklemmen, schalten Sie den Stromkreis wieder ein und testen Sie das Licht.
Technische Daten
- Spannung: 120V
- Leistung: 13W (entspricht 120W)
- Lichtstrom: 965LM
- Abstrahlwinkel: 90°
- Lebensdauer: 50.000 Stunden
- Feuchtigkeitsschutz: Damp (Feucht)
- Dimmbar: Ja
- Garantie: 7 Jahre
Fehlerbehebung
Bei Problemen wie Flackern oder Summen überprüfen Sie bitte die Verkabelung und die Kompatibilität mit dem verwendeten Dimmer. Stellen Sie sicher, dass die Mindestlastanforderungen des Dimmers erfüllt sind. Bei weiteren Fragen wenden Sie sich bitte an den Kundensupport unter [email protected] oder telefonisch unter (844) 334-9938.
Praktische Hilfe
Typische Probleme
Licht schaltet sich nicht ein
Überprüfen Sie, ob die Leuchte ordnungsgemäß angeschlossen ist und ob der Sicherungsautomat ausgelöst hat.
Licht flackert beim Einschalten oder Dimmen
Stellen Sie sicher, dass die Verkabelung sicher ist und prüfen Sie die Kompatibilität des Dimmers mit der Leuchte.
Summgeräusche
Überprüfen Sie die Verbindung zum Überspannungsschutz und suchen Sie nach Störquellen wie elektronischen Geräten in der Nähe.
Licht lässt sich nicht sanft dimmen
Stellen Sie sicher, dass die Mindestlastanforderungen des Dimmers erfüllt sind.
Vor der Verwendung
- Schalten Sie den Stromkreis am Sicherungskasten aus.
- Prüfen Sie das Produkt auf Transportschäden vor der Installation.
- Stellen Sie sicher, dass der Installationsort nicht direkt Wasser ausgesetzt ist.
- Prüfen Sie, ob der verwendete Dimmer mit dem Produkt kompatibel ist.
- Stellen Sie sicher, dass keine inkompatiblen Geräte wie Sensoren oder Zeitschaltuhren verwendet werden.
Technische Daten in der Praxis
- Wattage Equivalency
- Die Helligkeit entspricht einer herkömmlichen 120W Glühbirne.
- Moisture Rating: Damp
- Geeignet für feuchte Umgebungen, aber nicht für direkten Wasserkontakt.
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme für die Installation, die zeigen, wie die Federklemmen gesichert werden.
- Es wird illustriert, wie die TP24- und E26-Adapter angeschlossen werden.
- Die Schritte zeigen das Verstauen der Kabel und das Einsetzen der Leuchte in das Gehäuse.
Modellkompatibilität
- Nicht kompatibel mit Sensoren von Drittanbietern.
- Nicht kompatibel mit Fotosteuerungen.
- Nicht kompatibel mit Anwesenheitssensoren.
- Nicht kompatibel mit Zeitsteuerungsgeräten.
