Sunco 5/6" Gimbal Selectable Retrofit LED-Einbauleuchte
Schnellstartanleitung für die Sunco 5/6" Gimbal Selectable Retrofit LED-Leuchte. Erfahren Sie mehr über technische Daten, Kompatibilität mit Dimmern und Tipps zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Sunco 5/6" Gimbal Selectable Retrofit LED-Leuchte ist für den Einsatz in 5- oder 6-Zoll-Einbaugehäusen konzipiert. Sie bietet eine flexible Beleuchtung durch ein um 360° schwenkbares und um 45° neigbares Gelenk. Während der Installation können Sie aus fünf verschiedenen Farbtemperaturen wählen.
Technische Daten
- Spannung: 120 V
- Leistung: 12 W (vergleichbar mit 60 W)
- Lichtstrom: 800 lm
- Farbtemperaturen (CCT): 2700 K, 3000 K, 3500 K, 4000 K, 5000 K
- Abstrahlwinkel: 90°
- Lebensdauer: 50.000 Stunden
- Dimmbar: Ja
- Betriebstemperatur: -4 °F bis 104 °F
Installation und Betrieb
Die Leuchte ist für den Einsatz in feuchten Umgebungen geeignet (Damp Rated). Das Gehäuse besteht aus Kunststoff und wiegt 0,75 lbs. Die Installation erfordert die Auswahl der gewünschten Farbtemperatur vor dem Einbau.
Kompatibilität mit Dimmern
Es wird dringend empfohlen, einen ELV-Dimmer (Electronic Low Voltage) zu verwenden, der mit LED-Leuchten kompatibel ist. Die Anleitung enthält eine Liste kompatibler Modelle von Herstellern wie Lutron und Leviton.
Fehlerbehebung
Summen oder Flackern: Dies deutet in der Regel darauf hin, dass der verwendete Dimmer nicht mit der LED-Leuchte kompatibel ist. Bitte prüfen Sie die maximale Wattkapazität des Dimmers.
Pop-on-Verhalten: Wenn die Leuchten nicht sofort auf der niedrigsten Stufe eingeschaltet werden können, schieben Sie den Regler zunächst über die Mindeststufe, um das Licht einzuschalten, und dimmen Sie es anschließend auf die gewünschte Helligkeit.
Praktische Hilfe
Typische Probleme
Summen oder Flackern der Leuchte
Dies deutet auf eine Inkompatibilität mit dem Dimmer hin. Verwenden Sie einen ELV-Dimmer (Electronic Low Voltage).
Leuchte lässt sich nicht auf niedrigster Stufe einschalten (Pop-on-Verhalten)
Schieben Sie den Regler zunächst über die Mindeststufe, um das Licht einzuschalten, und dimmen Sie es dann auf die gewünschte Helligkeit.
Vor der Verwendung
- Prüfen Sie, ob das Einbaugehäuse 5 oder 6 Zoll groß ist.
- Wählen Sie vor der Installation die gewünschte Farbtemperatur (CCT).
- Stellen Sie sicher, dass der verwendete Dimmer mit LED-Leuchten kompatibel ist.
Technische Daten in der Praxis
- Abstrahlwinkel
- 90° Winkel für eine breite Ausleuchtung, ideal für gewölbte Decken oder Kunstwerke.
Abbildungen und Diagramme

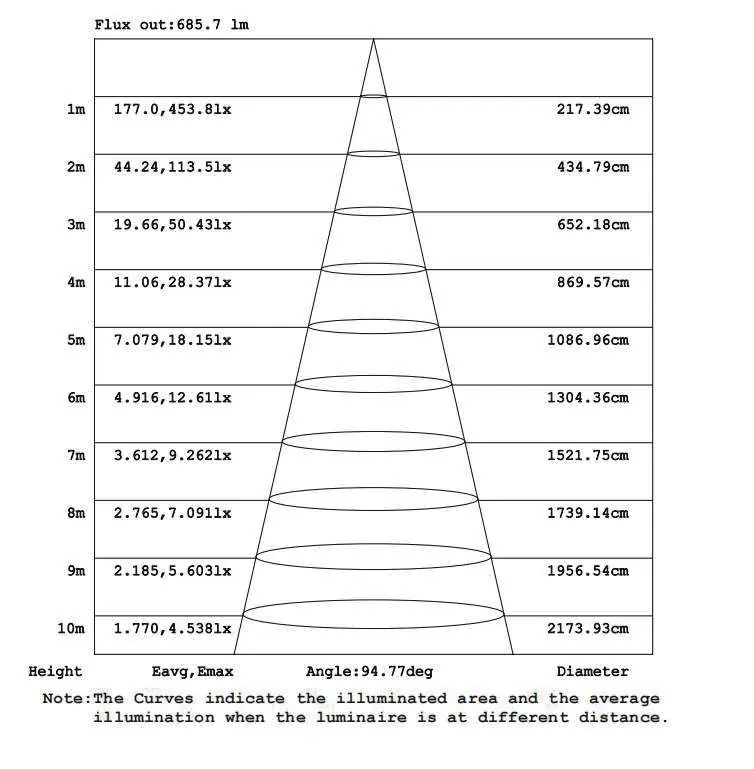

- Das Diagramm zur Lichtverteilung zeigt die durchschnittliche Beleuchtungsstärke (in Lux) und den Durchmesser des ausgeleuchteten Bereichs bei verschiedenen Abständen zur Lichtquelle.
Modellkompatibilität
- Kompatibel mit einer Vielzahl von Lutron- und Leviton-Dimmern (siehe Liste in der Anleitung).
- Nicht für den Einsatz in vollständig geschlossenen Leuchten ohne ausreichende Belüftung empfohlen.
