Bedienungsanleitung für Sun Joe MJ500M Spindelmäher

Erfahren Sie, wie Sie Ihren Sun Joe MJ500M Spindelmäher montieren, einstellen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Tipps zum Mähen und zur Schnitthöhenverstellung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sun Joe MJ500M ist ein manueller Spindelmäher mit 16 Zoll Schnittbreite und 4-stufiger Höhenverstellung. Die Montage erfordert die Befestigung des Griffs und des Grasfangkorbs. Die Wartung umfasst das regelmäßige Nachschärfen der Klingen und die Reinigung. S. 4, 5, 6, 7

Wichtigste Schritte

  • Schnitthöhe einstellen S. 7, 8
  • Klingen einstellen (Papiertest) S. 8, 9

Erste Inbetriebnahme

  • Montage des Griffs und des Grasfangkorbs vor der ersten Nutzung. S. 5, 6, 7

Probleme und Lösungen

Mäher schneidet nicht richtig

Klingen nachschärfen oder Schneidbalken justieren.

S. 8, 9, 10

Wartung und Reset

  • Regelmäßige Reinigung und Schmierung der Klingen. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Schnittbreite 16 Zoll (40,6 cm) Arbeitsbreite des Mähers S. 4
Schnitthöhe 0,47 - 1,57 Zoll (12 - 40 mm) Einstellbare Schnitthöhe S. 4, 8
Gewicht 22 lbs (10 kg) Gesamtgewicht des Geräts S. 4

Wo es im PDF steht

  • Sicherheitshinweise S. 1, 2, 3
  • Bedienung S. 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Griffs (Fig. 1) Seite 5 Schnitthöhenverstellung (Fig. 11) Seite 7 Papiertest zur Klingeneinstellung (Fig. 15) Seite 8 Einstellen der Klingen (Fig. 16) Seite 9

Wichtige Informationen aus der Anleitung

Der Sun Joe MJ500M ist ein manueller Spindelmäher, der für den privaten Gebrauch konzipiert ist. Diese Anleitung führt Sie durch die Montage, die korrekte Einstellung der Schnitthöhe und die notwendige Wartung, um eine lange Lebensdauer und ein optimales Schnittbild zu gewährleisten. Bitte lesen Sie vor der ersten Inbetriebnahme alle Sicherheitshinweise sorgfältig durch.

Sicherheitshinweise

  • Halten Sie Hände und Füße von den rotierenden Messern fern.
  • Mähen Sie niemals nasses Gras, da dies zu Rutschgefahr führt.
  • Tragen Sie beim Mähen festes Schuhwerk; mähen Sie nicht barfuß oder in Sandalen.
  • Entfernen Sie vor dem Mähen Fremdkörper wie Steine, Draht oder Spielzeug aus dem Rasen.
  • Mähen Sie nur bei Tageslicht oder guter Beleuchtung.
  • Achten Sie besonders beim Mähen an Hängen auf einen sicheren Stand.

Montage

Der Mäher wird teilweise demontiert geliefert. Folgen Sie diesen Schritten:

Montage des Griffs (Fig. 1)
Montage des Griffs (Fig. 1)
  1. Griff montieren: Verbinden Sie die oberen, mittleren und unteren Griffstangen mithilfe der mitgelieferten Knöpfe und Schrauben. Ziehen Sie die Knöpfe erst fest, wenn alle Teile korrekt ausgerichtet sind.
  2. Griff am Gehäuse befestigen: Richten Sie die Löcher am unteren Ende der Griffstangen an den Stiften am Mähgehäuse aus und drücken Sie die Stangen fest über die Stifte.
  3. Grasfangkorb montieren: Führen Sie die Stützstange in den Schlauch des Grasfangkorbs ein und befestigen Sie die Lederprofile. Hängen Sie den Korb anschließend an die Enden der Walzenstange am Mäher ein und sichern Sie ihn mit dem Halteband.

Bedienung und Schnitthöhenverstellung

Der Mäher verfügt über eine 4-stufige manuelle Schnitthöhenverstellung:

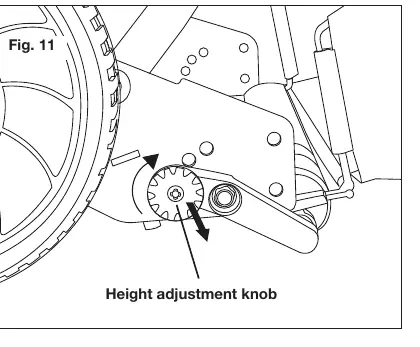

Schnitthöhenverstellung (Fig. 11)
Schnitthöhenverstellung (Fig. 11)
  • Einstellung: Ziehen Sie die Höhenverstellknöpfe an beiden Seiten des Rahmens heraus und drehen Sie diese in die gewünschte Position (A für höchste, B für niedrigste Einstellung).
  • Schnitthöhen: Die Stufen reichen von 0,47 Zoll (12 mm) bis 1,57 Zoll (40 mm).
  • Mähtipps: Befolgen Sie die 1/3-Regel: Entfernen Sie nie mehr als ein Drittel der Grashöhe pro Mähvorgang. Bei sehr hohem Gras empfiehlt sich ein mehrstufiges Mähen.

Wartung und Pflege

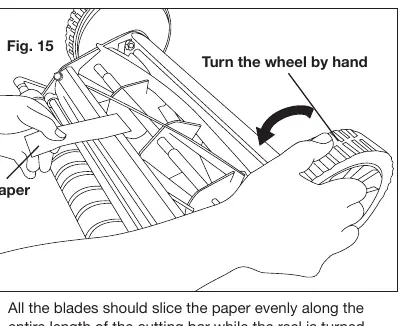

Papiertest zur Klingeneinstellung (Fig. 15)
Papiertest zur Klingeneinstellung (Fig. 15)

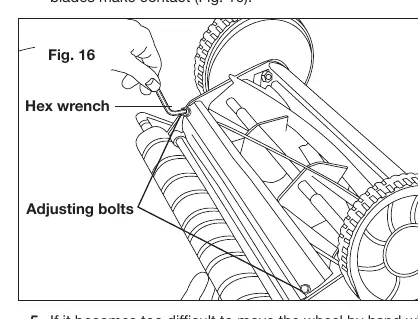

Einstellen der Klingen (Fig. 16)
Einstellen der Klingen (Fig. 16)
  • Klingen prüfen: Verwenden Sie die mitgelieferten Teststreifen, um zu prüfen, ob die Klingen das Papier sauber schneiden.
  • Klingen nachstellen: Sollten die Klingen das Papier nicht sauber schneiden, können Sie die Einstellschrauben am Schneidbalken mit dem beiliegenden Inbusschlüssel leicht nachziehen (im Uhrzeigersinn).
  • Reinigung: Reinigen Sie das Gehäuse nach Gebrauch mit einer weichen Bürste. Verwenden Sie kein Wasser oder Lösungsmittel.
  • Lagerung: Lagern Sie den Mäher an einem trockenen Ort.

Praktische Hilfe

Typische Probleme

Mäher schneidet nicht sauber oder reißt das Gras

Überprüfen Sie die Einstellung des Schneidbalkens. Die Klingen müssen das Papier sauber schneiden. Justieren Sie die Einstellschrauben bei Bedarf.

Schwierigkeiten beim Schieben des Mähers

Prüfen Sie, ob die Klingen zu fest am Schneidbalken anliegen oder ob sich Schmutz/Grasreste im Mechanismus befinden.

Vor der Verwendung

  • Prüfen Sie alle Teile auf Vollständigkeit gemäß der Packliste.
  • Stellen Sie sicher, dass alle Schrauben und Knöpfe fest angezogen sind.
  • Befreien Sie den Rasen von Steinen, Ästen und anderen Fremdkörpern.
  • Stellen Sie die gewünschte Schnitthöhe an beiden Seiten ein.

Technische Daten in der Praxis

Schnittbreite
16 Zoll (40,6 cm) für eine effiziente Flächenleistung.

Abbildungen und Diagramme

  • Die Abbildungen zeigen die schrittweise Montage des Griffs und des Grasfangkorbs.
  • Die Schnitthöhenverstellung erfolgt über Knöpfe an beiden Seiten des Rahmens.
  • Der Papiertest dient zur Überprüfung der korrekten Klingeneinstellung.

Modellkompatibilität

  • Nicht für sehr hohes Gras (über 4 Zoll / 10 cm) ohne vorheriges Kürzen geeignet.
  • Nur für den privaten Gebrauch bestimmt.
