Bedienungsanleitung für Greenworks PRO 19-inch 60V Rasenmäher MO60L08
Schnelle Hilfe und Bedienungsanleitung für den Greenworks PRO 19-inch 60V Rasenmäher (MO60L08). Erfahren Sie mehr über Montage, Betrieb, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um den Rasenmäher zu starten, setzen Sie den Sicherheitsschlüssel ein, drücken und halten den Startknopf und ziehen dann den Bügelschalter zum Griffholm. S. 10
Wichtigste Schritte
- Messer wechseln S. 11
- Schnitthöhe einstellen S. 9
Erste Inbetriebnahme
- Montage des Griffs und Vorbereitung S. 8, 9, 10
Probleme und Lösungen
Starke Vibrationen
Messer ist ungleichmäßig oder abgenutzt. Messer ersetzen.
S. 12Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 60 V | Betriebsspannung | S. 12 |
| Gewicht | 17.35 kg | Gewicht ohne Akku | S. 12 |
Wo es im PDF steht
- Installation S. 8, 9
- Technische Daten S. 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den Greenworks PRO 19-inch 60V Rasenmäher. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Achten Sie besonders auf die Warnungen bezüglich der Arbeit an Hängen (maximal 15 Grad Neigung) und der Entfernung von Fremdkörpern wie Steinen oder Ästen vor dem Mähen. Entfernen Sie immer den Sicherheitsschlüssel und den Akku, bevor Sie Wartungsarbeiten durchführen oder den Mäher lagern.
Installation
Der Rasenmäher erfordert eine einfache Montage vor dem ersten Gebrauch:
- Unteres Griffgestänge: Entriegeln Sie das untere Griffgestänge, klappen Sie es hoch und lassen Sie es in den Verriegelungsstiften einrasten. Ziehen Sie die Knöpfe fest.
- Oberes Griffgestänge: Richten Sie die Löcher aus, setzen Sie die Nockenverschlüsse ein und ziehen Sie die Knöpfe fest.
- Seitenauswurf: Öffnen Sie die Seitenauswurfklappe und richten Sie den Auswurfschacht unter dem Drehpunkt aus.
- Schnitthöhe: Nutzen Sie den Hebel zur Höheneinstellung, um die gewünschte Schnitthöhe anzupassen.
Betrieb
Um den Mäher zu starten:
- Setzen Sie den Sicherheitsschlüssel ein.
- Drücken und halten Sie den Startknopf.
- Ziehen Sie den Bügelschalter in Richtung des Griffholms.
- Lassen Sie den Startknopf los, um den Betrieb fortzusetzen.
Zum Stoppen lassen Sie einfach den Bügelschalter los. Entfernen Sie nach der Arbeit immer den Sicherheitsschlüssel und den Akku.
Wartung und Pflege
Regelmäßige Wartung ist entscheidend für die Langlebigkeit:
- Messerwechsel: Stoppen Sie den Motor, entfernen Sie Akku und Schlüssel. Sichern Sie das Messer mit einem Holzstück, lösen Sie die Befestigungsschraube und tauschen Sie das Messer aus. Achten Sie auf die korrekte Ausrichtung der Pfeile am Lüfter.
- Reinigung: Reinigen Sie das Gerät nach jedem Gebrauch. Verwenden Sie keinen Wasserschlauch, um Schäden an Motor und Elektrik zu vermeiden.
- Lagerung: Lagern Sie den Mäher an einem trockenen Ort, außerhalb der Reichweite von Kindern.
Praktische Hilfe
Typische Probleme
Starke Vibrationen
Das Messer ist möglicherweise ungleichmäßig oder beschädigt. Ersetzen Sie das Messer.
Mäher startet nicht
Überprüfen Sie, ob der Akku geladen ist, der Sicherheitsschlüssel eingesetzt wurde oder der Bügelschalter defekt ist.
Unsauberes Schnittbild
Die Schnitthöhe ist zu niedrig eingestellt oder der Rasen ist zu uneben. Passen Sie die Schnitthöhe an.
Mäher stoppt während des Betriebs
Akku leer, Schnitthöhe zu niedrig oder Motor überhitzt. Lassen Sie das Gerät abkühlen oder laden Sie den Akku.
Vor der Verwendung
- Prüfen Sie, ob alle Schrauben und Muttern fest sitzen.
- Entfernen Sie Steine, Äste und andere Fremdkörper vom Rasen.
- Stellen Sie sicher, dass der Akku vollständig geladen ist.
- Überprüfen Sie das Messer auf Beschädigungen oder Unwucht.
- Stellen Sie sicher, dass der Sicherheitsschlüssel griffbereit ist.
Technische Daten in der Praxis
- Schnittbreite
- 19 Zoll (ca. 48 cm) Mähdeck.
- Leerlaufdrehzahl
- 3300 U/min.
Abbildungen und Diagramme

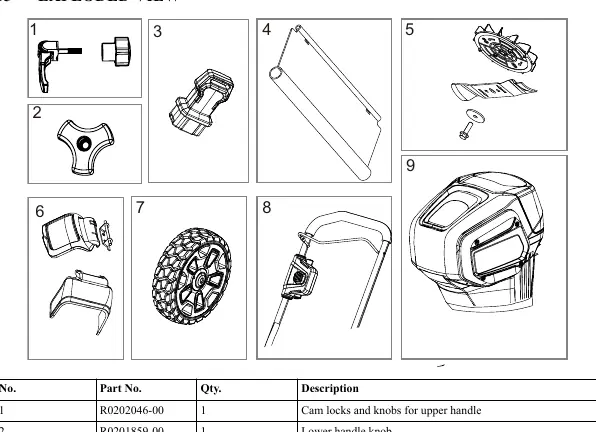

- Das Handbuch enthält eine Explosionszeichnung (Seite 14), die alle Ersatzteile wie Messer, Räder und Griffkomponenten identifiziert.
- Die Abbildungen zur Griffmontage zeigen die korrekte Ausrichtung der Nockenverschlüsse und Knöpfe.

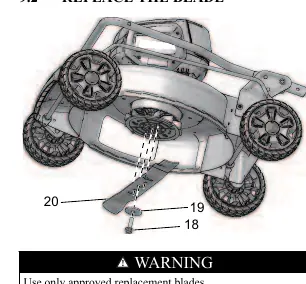

- Die Abbildung zum Messerwechsel verdeutlicht die Position der Befestigungsschraube und des Abstandsrings.
Modellkompatibilität
- Kompatible Akkumodelle: LB602, LB6025, LB603, LB604, LB605, LB606 und andere BAC-Serien.
- Kompatible Ladegeräte: CAC801, CH60DP01, CH60R00, 60DPC10A und andere CAC-Serien.
