Garten / Rasenmäher
Bedienungsanleitung für Husqvarna LC 118, LC 219P, LC 419A, LC 419SP, LC 19AP Rasenmäher
Detaillierte Bedienungsanleitung für die Husqvarna Rasenmäher-Modelle LC 118, LC 219P, LC 419A, LC 419SP und LC 19AP. Erfahren Sie alles über Montage, sicheren Betrieb, Wartungsintervalle und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieser Rasenmäher ist für das Mähen von Grasflächen konzipiert. Die Anleitung deckt Montage, Betrieb, Wartung und Sicherheit für die Modelle LC 118, LC 219P, LC 419A, LC 419SP und LC 19AP ab. S. 2
Wichtigste Schritte
- Starten des Motors S. 9
- Einstellen der Schnitthöhe S. 8, 9
- Wartung des Luftfilters S. 12
Erste Inbetriebnahme
- Vor dem ersten Start Ölstand und Kraftstoff prüfen, Zündkabel anschließen und sicherstellen, dass die Schneidausrüstung korrekt montiert ist. S. 8, 9
Probleme und Lösungen
Motor startet nicht
Zündkabel anschließen, Tank füllen, altes Benzin ablassen, Vergaser reinigen oder Zündkerze prüfen.
S. 13Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Hubraum | 139 - 166 cm³ | Je nach Modell | S. 15 |
| Nennleistung | 2.2 - 2.75 kW | Je nach Modell | S. 15 |
Wo es im PDF steht
- Produktübersicht S. 2
- Wartungsplan S. 10
- Technische Daten S. 15, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für die Husqvarna Rasenmäher-Modelle LC 118, LC 219P, LC 419A, LC 419SP und LC 19AP. Sie enthält wichtige Sicherheitsanweisungen, Montageanleitungen, Betriebshinweise sowie einen Wartungsplan. Lesen Sie das Dokument vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um Verletzungen oder Schäden zu vermeiden.
Sicherheitshinweise
- Tragen Sie bei der Arbeit geeignete Schutzkleidung, einschließlich festem Schuhwerk und langer Hosen.
- Halten Sie Personen und Tiere in sicherem Abstand zum Arbeitsbereich.
- Stoppen Sie den Motor und entfernen Sie das Zündkabel vor Wartungs- oder Reparaturarbeiten.
- Verwenden Sie das Gerät nicht bei schlechtem Wetter (Nebel, Regen, starker Wind).
- Mähen Sie nicht an Hängen mit einer Neigung von mehr als 15 Grad.
- Tanken Sie nur bei ausgeschaltetem und abgekühltem Motor.
Montage
Die Montage umfasst den Zusammenbau des Führungsholms, des Grasfängers und gegebenenfalls des Mulch-Kits.
- Führungsholm: Befestigen Sie den unteren Holm mit Schrauben und Muttern. Heben Sie den oberen Holm an und ziehen Sie die Knöpfe fest. Achten Sie darauf, die Kabel nicht zu beschädigen.
- Grasfänger: Setzen Sie das Oberteil auf das Unterteil. Heben Sie die hintere Abdeckung an und hängen Sie den Grasfänger in den Auswurfkanal ein.
- Mulch-Kit: Entfernen Sie den Grasfänger und setzen Sie den Mulchstopfen in den Auswurfkanal ein.
Betrieb
Vor dem Starten des Motors müssen Ölstand und Kraftstoff geprüft werden.
- Tanken: Verwenden Sie bleifreies Benzin mit mindestens 91 Oktan. Tanken Sie langsam und vermeiden Sie Verschüttungen.
- Schnitthöhe: Stoppen Sie den Motor, bevor Sie den Hebel für die Schnitthöhe verstellen.
- Starten: Stellen Sie den Gashebel auf die Position "Fast". Ziehen Sie langsam am Starterseil, bis Sie Widerstand spüren, dann kräftig ziehen.
- Antrieb (LC 419SP): Drücken Sie den Antriebsbügel in Richtung des Führungsholms, um den Radantrieb zu aktivieren.
Wartung
Regelmäßige Wartung ist entscheidend für die Lebensdauer des Mähers.
- Wartungsplan: Führen Sie tägliche Inspektionen durch (Ölstand, allgemeine Prüfung, Reinigung).
- Ölwechsel: Das erste Mal nach 5 Betriebsstunden, danach alle 50 Stunden oder jährlich.
- Luftfilter: Regelmäßig reinigen oder ersetzen, besonders bei staubigen Bedingungen.
- Zündkerze: Bei Leistungsverlust oder Startproblemen prüfen und ggf. reinigen oder ersetzen.
- Reinigung: Reinigen Sie das Gerät nach Gebrauch mit einer Bürste. Verwenden Sie keinen Hochdruckreiniger.
Fehlerbehebung
Bei Problemen wie "Motor startet nicht" prüfen Sie zuerst, ob das Zündkabel korrekt angeschlossen ist, der Tank gefüllt ist und die Zündkerze in Ordnung ist. Bei "Motor läuft unruhig" prüfen Sie den Luftfilter und den Kraftstoffzustand.
Herstellerinformationen
Husqvarna
Praktische Hilfe
Typische Probleme
Motor startet nicht
Prüfen Sie, ob das Zündkabel angeschlossen ist, der Tank gefüllt ist und die Zündkerze sauber/funktionsfähig ist.
Motor läuft unruhig
Reinigen Sie den Luftfilter, prüfen Sie den Kraftstoff auf Verunreinigungen oder lassen Sie den Vergaser von einem Servicepartner einstellen.
Antrieb fühlt sich langsam an (LC 419SP)
Stellen Sie den Kupplungszug an der Einstellschraube nach.
Gras wird nicht gemulcht
Stellen Sie sicher, dass das Gras trocken ist und nicht zu hoch steht. Schärfen Sie die Messer.
Vor der Verwendung
- Prüfen Sie den Ölstand.
- Prüfen Sie den Kraftstoffstand.
- Stellen Sie sicher, dass das Zündkabel angeschlossen ist.
- Prüfen Sie, ob die Schneidausrüstung korrekt montiert ist.
- Stellen Sie sicher, dass der Luftfilter sauber ist.
Technische Daten in der Praxis
- Nennleistung (kW)
- Die durchschnittliche Nettoleistung des Motors bei der angegebenen Drehzahl.
- Schallleistungspegel (dB(A))
- Gibt die Lärmemission des Geräts an; wichtig für den Gehörschutz.
Abbildungen und Diagramme

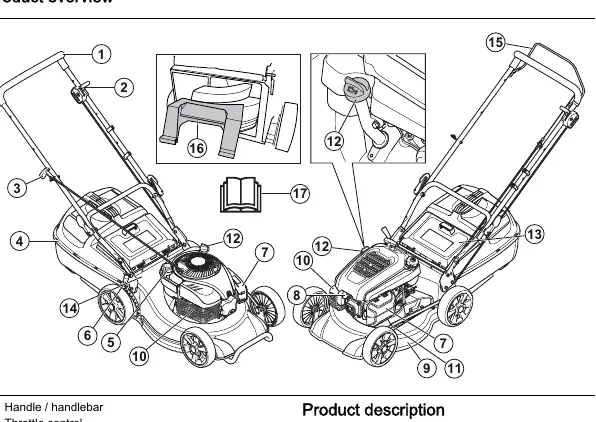

- Die Produktübersicht zeigt die Positionen von Bedienelementen wie Gashebel, Starterseil, Schnitthöhenverstellung und Wartungspunkten wie Luftfilter und Zündkerze.

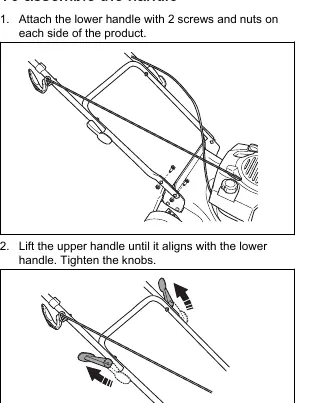

- Die Montageanleitungen zeigen Schritt-für-Schritt, wie der Holm und der Grasfänger korrekt angebracht werden.

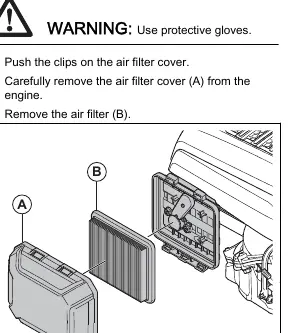

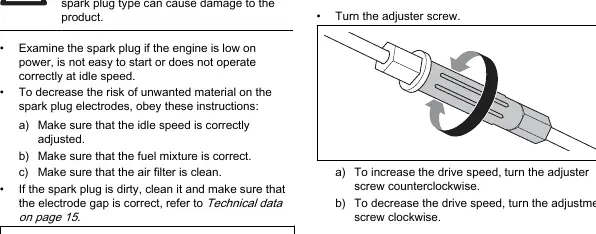

- Die Wartungsdiagramme verdeutlichen den Zugang zum Luftfilter und die Einstellung des Kupplungszugs.
Modellkompatibilität
- LC 419SP verfügt über einen Radantrieb, die anderen Modelle sind handgeschoben.
- Verwenden Sie nur vom Hersteller zugelassene Zubehörteile und Ersatzteile.
- Verwenden Sie 4-Takt-Motoröl gemäß den Viskositätsangaben für die Umgebungstemperatur.
