Bedienungsanleitung Rasenmäher Bosch GRA 18V2-46
Vollständiger Leitfaden für den Bosch GRA 18V2-46 Akku-Rasenmäher. Enthält Montage, Betrieb, Akku-Pflege, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch GRA 18V2-46 ist ein Akku-Rasenmäher, der für den Betrieb mit zwei 18V-Akkus ausgelegt ist. Er ist für das Mähen von Rasenflächen auf Bodenhöhe konzipiert. S. 7, 15
Wichtigste Schritte
- Akkus einsetzen S. 8, 16
- Schnitthöhe einstellen S. 8, 17
Erste Inbetriebnahme
- Akkus vollständig laden und beide Akkus mit gleichem Ladezustand einsetzen. S. 8, 16
Probleme und Lösungen
Motor läuft nicht an
Akkus laden, Stromkreisunterbrecher korrekt einsetzen, Griff in Betriebsposition klappen.
S. 9, 17Wartung und Reset
- Vor Wartungsarbeiten Akkus entnehmen und Stromkreisunterbrecher entfernen. S. 9, 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 36 V (2 x 18 V) | Betriebsspannung | S. 7, 15 |
| Schnittbreite | 46 cm | Arbeitsbreite | S. 7, 15 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Technische Daten S. 7, 15
- Montage und Betrieb S. 8, 9, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Bosch GRA 18V2-46 Akku-Rasenmähers. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für das Mähen von Rasenflächen auf Bodenhöhe bestimmt.
Produktbeschreibung
Der Bosch GRA 18V2-46 ist ein leistungsstarker Akku-Rasenmäher, der für den Betrieb mit zwei 18V-Akkus ausgelegt ist. Er verfügt über eine Schnittbreite von 46 cm und eine einstellbare Schnitthöhe von 30 bis 70 mm. Der Grasfangsack hat ein Volumen von 60 Litern.
Montage und Betrieb
- Griffbügel: Aufklappen und montieren (siehe Abbildungen B-D).
- Grasfangsack: Einsetzen oder abnehmen (siehe Abbildung E).
- Schnitthöhe: Einstellung über den entsprechenden Hebel (siehe Abbildung F).
- Akkus: Beide Akkus vollständig einsetzen, bis sie einrasten (siehe Abbildung G).
- Betrieb: Stromkreisunterbrecher einfügen, einschalten, ausschalten und Stromkreisunterbrecher entfernen (siehe Abbildung H).
Akku-Pflege und Betrieb
Verwenden Sie nur die vom Hersteller empfohlenen Akkus und Ladegeräte. Das Gerät benötigt zwingend zwei Akkus. Verwenden Sie immer Akkus mit gleichem Ladezustand. Die Laufzeit wird durch den Akku mit dem geringeren Ladezustand bestimmt. Lagern Sie die Akkus separat und nicht im Gerät.
Wartung und Reinigung
Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung müssen die Akkus entnommen werden. Halten Sie das Gerät und die Lüftungsschlitze sauber. Besprühen oder tauchen Sie das Gerät niemals in Wasser. Überprüfen Sie regelmäßig alle Muttern, Bolzen und Schrauben auf festen Sitz.
Fehlerbehebung
Bei Problemen wie "Motor läuft nicht an" oder "unregelmäßiges Schnittbild" prüfen Sie bitte die Fehlerbehebungstabelle in der Anleitung. Häufige Ursachen sind entladene Akkus, falsch eingesetzte Stromkreisunterbrecher oder eine zu niedrige Schnitthöhe.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Motor läuft nicht an
Prüfen Sie, ob die Akkus geladen sind, der Stromkreisunterbrecher korrekt eingesetzt ist und sich der Griff in der Betriebsposition befindet.
Unregelmäßiges Schnittbild
Erhöhen Sie die Schnitthöhe oder wechseln Sie das stumpfe Messer aus.
Starke Vibrationen/Geräusche
Prüfen Sie, ob die Messermutter/-schraube festgezogen ist oder das Messer beschädigt ist.
Vor der Verwendung
- Bereich auf Wild- und Haustiere prüfen.
- Bereich von Steinen, Stöcken, Drähten und Fremdkörpern befreien.
- Sichtprüfung von Messer und Messereinheit auf Verschleiß oder Beschädigung.
- Grasfangbehälter auf Verschleiß prüfen.
- Akkus vollständig laden.
- Beide Akkus mit gleichem Ladezustand einsetzen.
Technische Daten in der Praxis
- Nennspannung
- 36 V (2 x 18 V) - Betrieb mit zwei 18V-Akkus erforderlich.
- Schnittbreite
- 46 cm - Arbeitsbreite des Mähers.
- Volumen Grasfangsack
- 60 Liter - Kapazität des Auffangbehälters.
Abbildungen und Diagramme

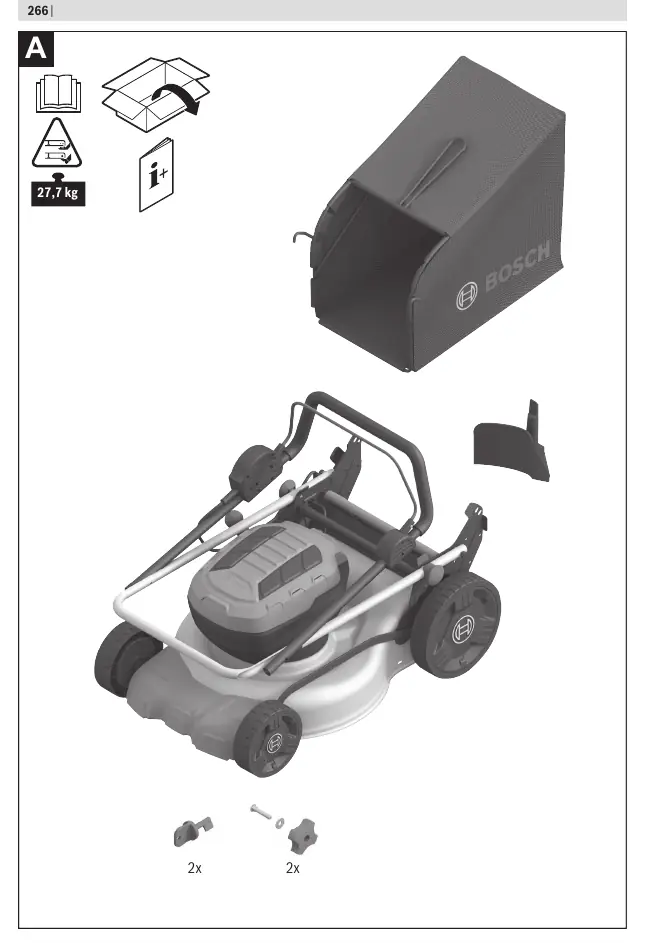

- Abbildung A: Lieferumfang
- Abbildung B-D: Montage des Griffbügels

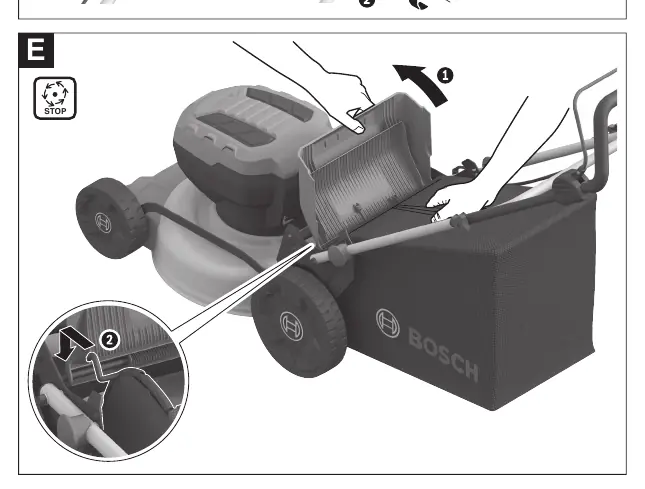

- Abbildung E: Einsetzen/Abnehmen des Grasfangsacks
- Abbildung F: Einstellung der Schnitthöhe

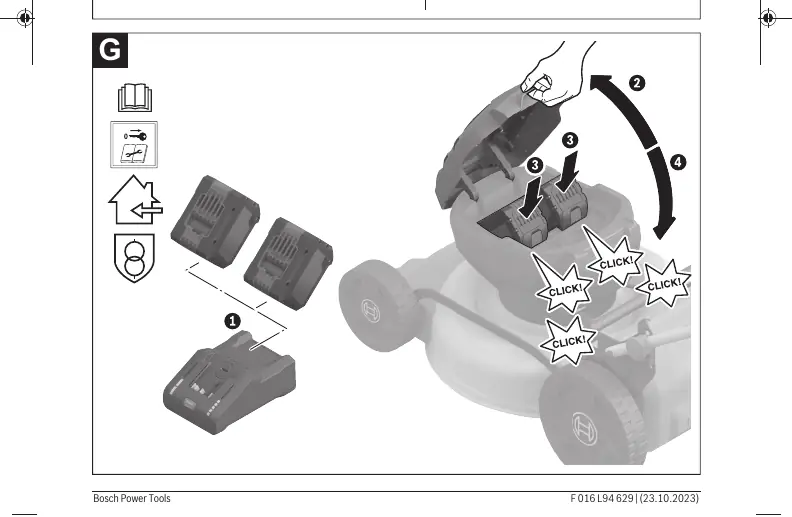

- Abbildung G: Einsetzen der Akkus
Modellkompatibilität
- Kompatible Akkus: GBA 18V XL, ProCORE18V.
- Empfohlene Akkus: GBA 18V XL ≥ 3.0Ah, ProCORE 18V ≥ 4.0Ah.
