Bedienungsanleitung für Metrel MicroOhm 10A MI 3250 Niederohm-Messgerät

Schnellstart-Anleitung für das Metrel MicroOhm 10A MI 3250. Erfahren Sie alles über die Vierleiter-Kelvin-Messung, Sicherheitsvorkehrungen, Messmodi, Wartung und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienfeld des MI 3250 Seite 11 Anschluss der Testleitungen Seite 12 Kommunikations- und Netzanschlüsse Seite 13 Batteriefach Seite 14 Beispiel für ein Messergebnis Seite 16

Wichtige Informationen aus der Anleitung

Das Metrel MicroOhm 10A (MI 3250) ist ein tragbares Niederohm-Messgerät, das die Vierleiter-Kelvin-Methode verwendet, um den Einfluss von Leitungswiderständen zu eliminieren. Es ist für präzise Messungen an Schaltern, Relais, Sammelschienen, Kabelverbindungen, Motorwicklungen und Transformatoren konzipiert.

Sicherheitshinweise

  • Das Gerät darf nur an spannungsfreien Objekten verwendet werden.
  • Berühren Sie das Messobjekt während der Messung oder vor der vollständigen Entladung nicht, um Stromschläge zu vermeiden.
  • Verwenden Sie das Gerät nicht in Systemen mit Spannungen über 300 V.
  • Bei Messungen an induktiven Objekten kann die automatische Entladung verzögert sein.
  • Verwenden Sie nur die mitgelieferten oder vom Hersteller zugelassenen Zubehörteile.

Gerätebeschreibung und Bedienung

Das Bedienfeld umfasst Tasten für Start/Stopp, Ein/Aus, Speicherverwaltung, Menünavigation und Hintergrundbeleuchtung. Die Anschlüsse befinden sich an den Seiten: Testleitungen (C1, C2, P1, P2), Netzanschluss und Kommunikationsschnittstellen (USB, RS232).

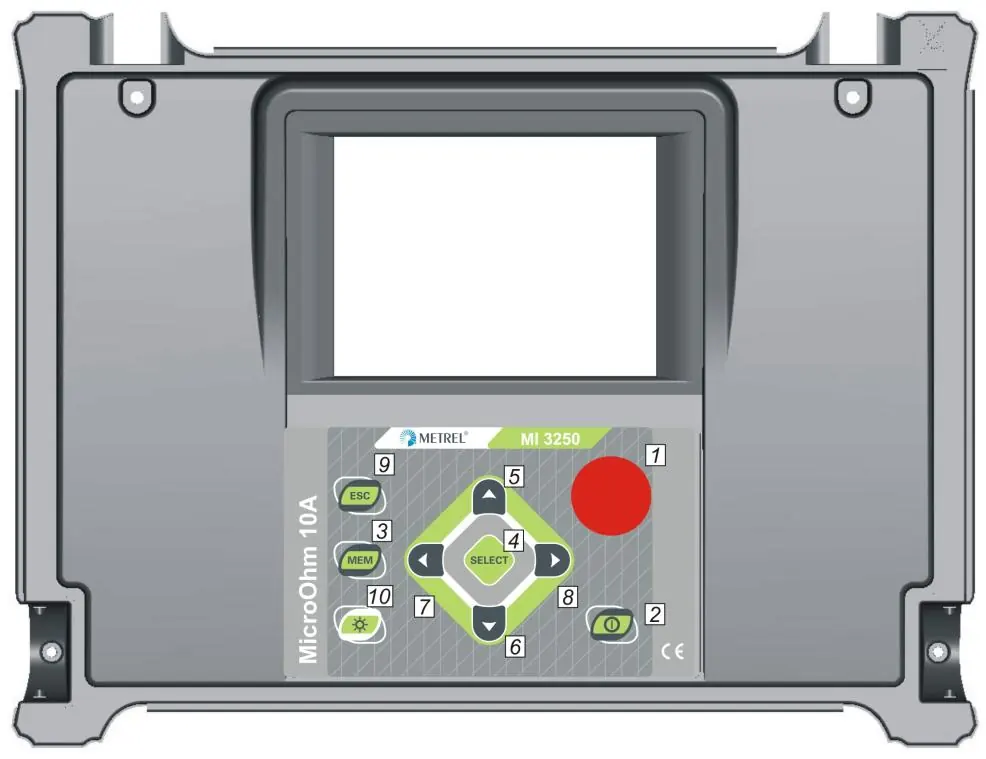

Bedienfeld des MI 3250
Bedienfeld des MI 3250

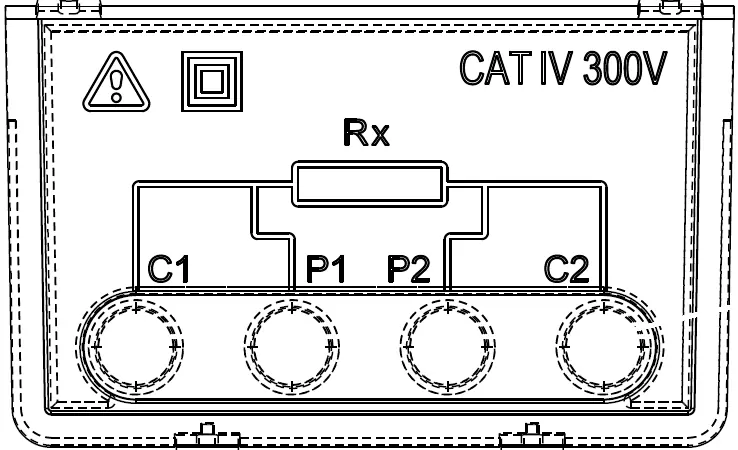

Anschluss der Testleitungen
Anschluss der Testleitungen

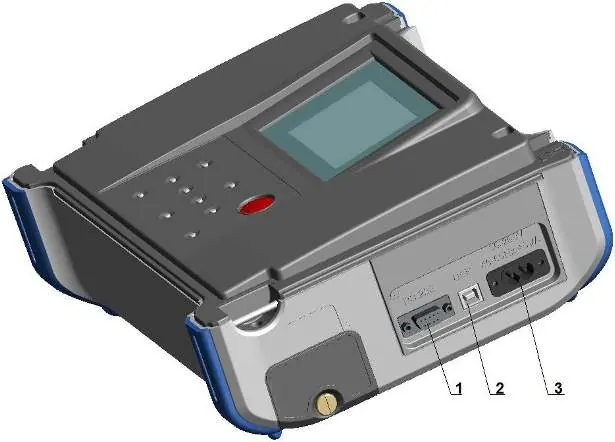

Kommunikations- und Netzanschlüsse
Kommunikations- und Netzanschlüsse
Beispiel für ein Messergebnis
Beispiel für ein Messergebnis

Messmodi

Das Gerät bietet fünf verschiedene Messmodi für unterschiedliche Anwendungen:

  • Single Mode: Einzelne bidirektionale Messung zur Eliminierung thermischer EMF-Effekte.
  • Continuous Mode: Kontinuierliche bidirektionale Messung, ideal zur Fehlersuche.
  • Automatic Mode: Automatische Messung bei Kontakt mit dem Messobjekt (ideal für Sammelschienen).
  • Inductive Mode: Speziell für induktive Objekte wie Motoren und Transformatoren.
  • Unidirectional Mode: Messung mit festgelegter Dauer, z.B. für Potenzialausgleichsmessungen.

Wartung und Reinigung

Das Gehäuse erfordert keine spezielle Wartung. Reinigen Sie die Oberfläche mit einem weichen, leicht mit Seifenwasser oder Alkohol befeuchteten Tuch. Lassen Sie das Gerät vor der nächsten Verwendung vollständig trocknen. Eine jährliche Kalibrierung durch autorisiertes Personal wird empfohlen, um die technische Spezifikation zu gewährleisten.

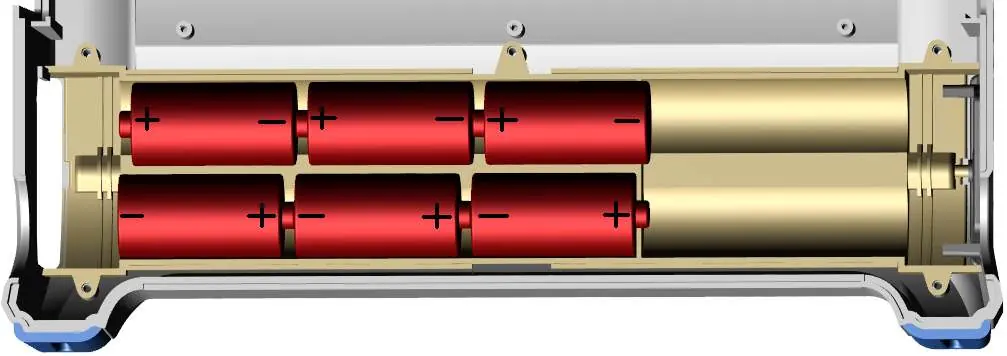

Batteriefach
Batteriefach

Technische Daten

Das Gerät bietet einen einstellbaren Teststrom von 1 mA bis 10 A und einen Messbereich von 0,1 µΩ bis 2 kΩ. Es ist nach CAT IV / 300 V klassifiziert und verfügt über einen internen Speicher für 1000 Messergebnisse.

Praktische Hilfe

Typische Probleme

Messfehler oder instabile Werte

Stellen Sie sicher, dass die Kontakte des Messobjekts sauber, oxid- und schmutzfrei sind. Prüfen Sie die Verbindung der Testleitungen.

Gerät schaltet nicht ein

Überprüfen Sie den Ladezustand der Batterien oder ob diese korrekt eingesetzt sind.

Überhitzungswarnung

Das Gerät deaktiviert den Messprozess bei Überhitzung. Lassen Sie das Gerät abkühlen.

Batterie entladen

Verwenden Sie das mitgelieferte Netzteil zum Aufladen. Verwenden Sie nur wiederaufladbare Batterien mit mindestens 3500 mAh.

Vor der Verwendung

  • Batterieladung prüfen
  • Testleitungen korrekt an C1, C2, P1, P2 anschließen
  • Kontakte des Messobjekts reinigen
  • Spannungsfreiheit des Messobjekts sicherstellen
  • Gewünschten Messmodus und Teststrom einstellen

Technische Daten in der Praxis

10A Teststrom
Ermöglicht präzise Messungen bei sehr niedrigen Widerständen.
Vierleiter-Kelvin-Methode
Eliminiert den Einfluss des Messleitungswiderstands auf das Ergebnis.
CAT IV / 300 V
Sicherheitskategorie für den Einsatz in elektrischen Installationen.
Thermische EMF-Eliminierung
Kompensiert Spannungen, die durch Temperaturunterschiede an Metallverbindungen entstehen.

Abbildungen und Diagramme

  • Verwenden Sie die Vierleiter-Kelvin-Methode für Widerstände unter 20 Ω.
  • C1/C2 sind Stromanschlüsse, P1/P2 sind Spannungsanschlüsse.
  • Bei induktiven Lasten (Motoren, Transformatoren) den Induktiv-Modus verwenden.

Modellkompatibilität

  • Nur wiederaufladbare Ni-Cd oder Ni-MH Batterien (3500 mAh) verwenden.
  • Nicht mit Standard-Alkalibatterien bei angeschlossenem Netzteil verwenden (Explosionsgefahr).
  • USB-Treiber müssen vor der Verwendung der USB-Schnittstelle auf dem PC installiert werden.
