Dieses Dokument dient als technischer Leitfaden und Vergleich für die digitalen Speicheroszilloskope Rigol 1052E und Tektronix TBS1042. Es bietet Einblicke in die Leistungsfähigkeit, Bedienung und Messmöglichkeiten beider Geräte im praktischen Einsatz, insbesondere für Funkamateure.

Gerätebeschreibung und Bedienung

Beide Oszilloskope sind kompakte digitale Geräte, die für Messungen an elektronischen Schaltungen konzipiert sind. Die Bedienung erfolgt über frontseitige Bedienelemente und Menüs.

  • Autoset-Funktion: Beide Geräte verfügen über eine Autoset-Taste, die das Gerät automatisch auf ein anliegendes Signal einstellt. Dies ist ideal für eine schnelle Inbetriebnahme.
  • Sondenkompensation: Vor der ersten Messung ist eine korrekte Sondenkompensation unerlässlich, um Messfehler zu vermeiden.
  • USB-Schnittstelle: Beide Geräte bieten USB-Anschlüsse zum Speichern von Daten oder zum Drucken. Beim Tektronix TBS1042 ist der Speichervorgang auf USB-Sticks weniger intuitiv und erfordert ggf. einen Blick in das vollständige Handbuch.

Messfunktionen

Die Geräte unterstützen verschiedene fortgeschrittene Messfunktionen:

Abbildung 1: Messung des Transceiver-Overshoots mit dem Tektronix TBS1042.
Abbildung 1: Messung des Transceiver-Overshoots mit dem Tektronix TBS1042.
Abbildung 5: FFT-Anzeige des Tektronix TBS1042 bei einem Zwei-Ton-Test.
Abbildung 5: FFT-Anzeige des Tektronix TBS1042 bei einem Zwei-Ton-Test.
Abbildung 6: Amp-Key-to-RF-Timing-Messung mit dem Rigol DS1052E.
Abbildung 6: Amp-Key-to-RF-Timing-Messung mit dem Rigol DS1052E.
  • FFT (Fast Fourier Transform): Ermöglicht die Darstellung von Signalen im Frequenzbereich, nützlich für Zwei-Ton-Tests und Spektrumanalysen.
  • Cursor-Messungen: Ermöglichen präzise Messungen von Amplitude (horizontal) und Zeit (vertikal).
  • Trigger-Optionen: Beide Geräte bieten flexible Trigger-Einstellungen, wobei das Rigol 1052E die Möglichkeit bietet, sowohl auf positive als auch auf negative Flanken gleichzeitig zu triggern.

Technische Daten

Die Geräte unterscheiden sich in ihren Spezifikationen:

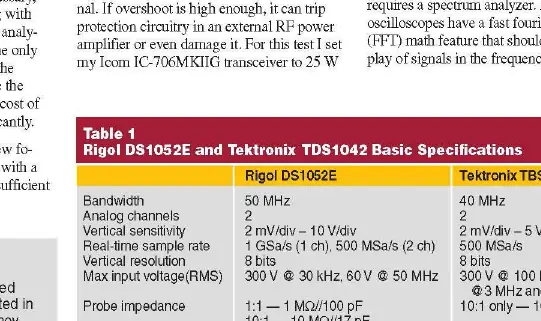

Tabelle 1: Vergleich der technischen Spezifikationen von Rigol DS1052E und Tektronix TBS1042.
Tabelle 1: Vergleich der technischen Spezifikationen von Rigol DS1052E und Tektronix TBS1042.

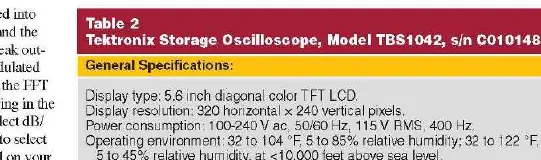

Tabelle 2: Technische Spezifikationen des Tektronix TBS1042.
Tabelle 2: Technische Spezifikationen des Tektronix TBS1042.

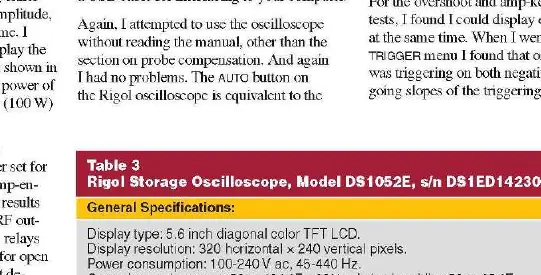

Tabelle 3: Technische Spezifikationen des Rigol DS1052E.
Tabelle 3: Technische Spezifikationen des Rigol DS1052E.
  • Rigol 1052E: 50 MHz Bandbreite, 1 GSa/s Abtastrate (bei 1 Kanal), 300 V RMS max. Eingangsspannung.
  • Tektronix TBS1042: 40 MHz Bandbreite, 500 MSa/s Abtastrate, 300 V RMS max. Eingangsspannung.

Wartung und Sicherheit

Beachten Sie stets die maximale Eingangsspannung von 300 V RMS. Verwenden Sie für Hochfrequenzmessungen bevorzugt 10:1 Tastköpfe, um kapazitive Belastungen der Schaltung zu minimieren und einen besseren Überlastschutz zu gewährleisten.

Praktische Hilfe

Typische Probleme

Speichern auf USB-Stick (Tektronix)

Der Vorgang ist nicht intuitiv. Lesen Sie das vollständige Handbuch für die korrekte Dateibenennung und Speicherprozedur.

Begrenzte Puffer-Speichertiefe (Rigol)

Bei komplexen Zwei-Ton-Tests kann die Auflösung für Nahbereichsmessungen eingeschränkt sein.

Hot Switching bei QSK-Verstärkern

Prüfen Sie die Amp-Disable-Timing-Werte. Bei manchen Verstärkern kann es zu Hot Switching kommen, wenn das Signal zu schnell abfällt.

Vor der Verwendung

  • Sondenkompensation durchführen.
  • Maximale Eingangsspannung von 300 V RMS beachten.
  • Passende Dämpfung (1:1 oder 10:1) am Tastkopf wählen.
  • Gerät auf korrekte Bandbreite für die Messaufgabe prüfen.
  • USB-Stick für Datenexport vorbereiten (falls erforderlich).

Technische Daten in der Praxis

Abtastrate (Sample Rate)
Gibt an, wie oft pro Sekunde das Signal abgetastet wird (z.B. 1 GSa/s). Höhere Werte ermöglichen eine genauere Darstellung schneller Signale.
Vertikale Empfindlichkeit
Bereich der Spannungseinstellung pro Teilstrich (z.B. 2 mV/div bis 10 V/div).

Abbildungen und Diagramme

  • Transceiver-Overshoot: Messung der Spannungsspitzen beim ersten Zeichen.
  • Amp-Key-Timing: Überprüfung der Schaltzeiten zwischen Verstärker und Transceiver.
  • FFT-Analyse: Darstellung des Signals im Frequenzbereich zur Identifikation von Harmonischen.

Modellkompatibilität

  • 10:1 Tastköpfe sind für HF-Messungen aufgrund geringerer kapazitiver Last zu bevorzugen.
  • 1:1 Tastköpfe sind primär für Audio-Messungen bei sehr niedrigen Signalpegeln geeignet.
