Bedienungsanleitung für Simpson SOLAR 1500V Clamp Digital-Stromzange
Erfahren Sie, wie Sie die Simpson SOLAR 1500V Clamp (Modell 50127) sicher bedienen. Detaillierte Anleitung zu Messfunktionen, Sicherheit, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Simpson SOLAR 1500V Clamp ist eine digitale Stromzange für Spannungs-, Strom-, Widerstands-, Temperatur- und Kapazitätsmessungen. Sie zeichnet sich durch drehbare Zangenbacken und einen sicheren Auslösemechanismus aus. S. 1, 17, 18
Wichtigste Schritte
- Gerät einschalten S. 7
- Strom messen S. 16
- MIN/MAX Werte speichern S. 9, 10
Erste Inbetriebnahme
- Batterie prüfen/einlegen S. 6, 23, 24
Probleme und Lösungen
Batterie schwach
Ersetzen Sie die 9V-Batterie.
S. 23, 24Wartung und Reset
- Nullpunktkorrektur (Zero Adjustment) S. 11, 13, 15, 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Strom | 1500A | Maximal messbarer Strom | S. 16, 19 |
| Max. Spannung DC | 1500V | Maximal messbare Gleichspannung | S. 5, 19 |
Wo es im PDF steht

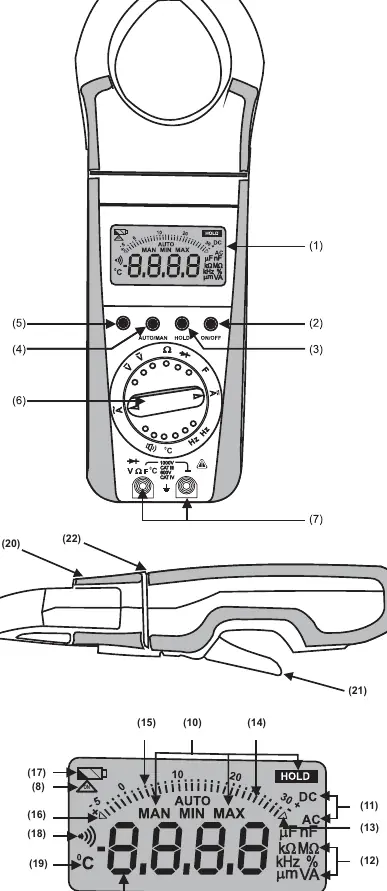

- Bedienungselemente S. 3, 4
- Sicherheitshinweise S. 5, 6
- Technische Daten S. 19, 20, 21, 22
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Simpson SOLAR 1500V Clamp ist eine hochpräzise digitale Stromzange, die für Messungen in anspruchsvollen elektrischen Umgebungen entwickelt wurde. Sie erfüllt die Sicherheitsstandards IEC 61010-1:2010 und ist für Messungen bis 1000V AC und 1500V DC ausgelegt. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, insbesondere den Umgang mit Spannungen über 30V (TRMS) und die Verwendung persönlicher Schutzausrüstung.
Gerätebeschreibung und Funktionen
Das Gerät zeichnet sich durch zwei innovative Sicherheitsmerkmale aus:
- Rotary mechanism for clamp jaws: Die Zangenbacken lassen sich um bis zu 90 Grad in beide Richtungen drehen. Dies ermöglicht das Ablesen des Displays und die Bedienung der Tasten, selbst wenn die Zange in beengten Räumen oder an vertikalen Stromschienen angesetzt wird.
- Safe trigger mechanism: Der Auslöser befindet sich an der Unterseite des Geräts, was einen sichereren Abstand zu stromführenden Leitern ermöglicht und die Ermüdung der Hand bei der Bedienung reduziert.
Erste Schritte und Bedienung
Das Gerät wird mit einer 9V-Batterie betrieben. Vor der ersten Inbetriebnahme oder nach längerer Lagerung sollte der Batteriezustand geprüft werden. Zum Einschalten drücken Sie die ON/OFF-Taste. Das Gerät verfügt über eine automatische Abschaltfunktion nach ca. 10 Minuten Inaktivität. Um dies zu verhindern, kann der Modus CONTINUOUSLY ON durch gleichzeitiges Drücken der gelben Multifunktionstaste und der ON/OFF-Taste aktiviert werden.
Messfunktionen
Die Stromzange bietet eine Vielzahl von Messmöglichkeiten:
- Spannungsmessung: Wählen Sie den Bereich V~ oder V---.
- Strommessung: Öffnen Sie die Zange mit dem Auslöser und umschließen Sie den Leiter. Das Gerät unterstützt Bereiche bis 1500A.
- Widerstand, Diode und Durchgang: Nutzen Sie die entsprechenden Einstellungen am Drehschalter. Bei kleinen Widerständen kann eine Nullpunktkorrektur durchgeführt werden.
- Temperaturmessung: Kompatibel mit Pt100- und Pt1000-Sensoren.
- Kapazität, Frequenz und Tastverhältnis: Diese Funktionen sind über den Drehschalter und die Multifunktionstaste zugänglich.
Wartung und Sicherheit
Das Gerät erfordert keine spezifische Wartung außer der regelmäßigen Reinigung der Zangenbacken mit einem trockenen Tuch. Wenn das Batteriesymbol auf dem Display blinkt, muss die 9V-Batterie ersetzt werden. Trennen Sie das Gerät vor dem Öffnen des Batteriefachs immer vom Messkreis. Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden.
Praktische Hilfe
Typische Probleme
Gerät schaltet sich automatisch ab
Dies ist eine Energiesparfunktion. Um sie zu deaktivieren, aktivieren Sie den Modus 'CONTINUOUSLY ON' durch gleichzeitiges Drücken der gelben Multifunktionstaste und der ON/OFF-Taste.
Anzeige zeigt 'OL'
Der Messwert überschreitet den gewählten Messbereich. Wählen Sie einen höheren Bereich oder prüfen Sie die Verbindung.
Batteriesymbol blinkt
Die Batteriespannung ist niedrig. Ersetzen Sie die 9V-Batterie umgehend, um Messfehler zu vermeiden.
Ungenaue Messwerte bei kleinen Widerständen
Führen Sie eine Nullpunktkorrektur durch, indem Sie die Messleitungen kurzschließen und die gelbe Multifunktionstaste kurz drücken.
Vor der Verwendung
- Prüfen Sie das Gehäuse und die Zangenbacken auf sichtbare Schäden.
- Stellen Sie sicher, dass die Messleitungen keine Risse in der Isolierung aufweisen.
- Überprüfen Sie den Batteriestand (kein blinkendes Symbol).
- Stellen Sie sicher, dass Sie die richtige Messkategorie (CAT III/IV) für Ihre Anwendung verwenden.
- Tragen Sie bei Arbeiten an gefährlichen Spannungen geeignete Schutzausrüstung.
Technische Daten in der Praxis
- Max. Spannung
- 1000V AC / 1500V DC zwischen Anschlussbuchsen und Erde.
- Strommessbereich
- Bis zu 1500A in zwei Bereichen (300A und 1500A).
- Schutzklasse
- CAT III 1000V / CAT IV 600V.
Abbildungen und Diagramme
- Figure a/b: Korrektes Umschließen des Leiters mit der Stromzange.

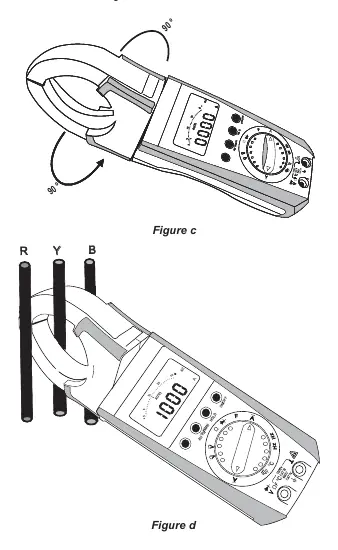

- Figure c: Darstellung des Drehmechanismus der Zangenbacken um 90 Grad.
- Figure d: Anwendung der drehbaren Zange bei beengten Platzverhältnissen.
- Figure e: Darstellung des sicheren Abstands durch den 'Safe trigger mechanism'.
Modellkompatibilität
- Kompatibel mit Pt100 und Pt1000 Temperatursensoren.
- Nicht für Messungen an Stromkreisen mit Koronaentladung (Hochspannung) verwenden.
