Bedienungsanleitung für den elektrischen Hochdruckreiniger Simpson 13SIE-170

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Simpson 13SIE-170 Hochdruckreiniger. Lesen Sie das gesamte Dokument vor der ersten Inbetriebnahme sorgfältig durch. Ein kritischer Punkt ist der Frostschutz: Lagern Sie das Gerät niemals bei Temperaturen unter 4 °C, da Frostschäden nicht von der Garantie abgedeckt sind. Stellen Sie sicher, dass die Stromversorgung 120 V, 60 Hz und einen dedizierten 15-Ampere-Stromkreis bietet.

Montage

Die Montage ist einfach und erfordert keine speziellen Werkzeuge:

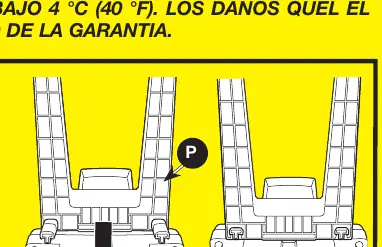

• Tragegriff: Richten Sie die Nuten im Tragegriff (P) an den Schienen oben am Gerät aus und schieben Sie ihn in Position, bis er einrastet.
• Versandstopfen: Entfernen Sie den Versandstopfen (L) vom Auslass (K) an der Vorderseite des Geräts und entsorgen Sie ihn.
• Schlauchanschluss: Verbinden Sie den Hochdruckschlauch (E) mit dem Auslass (K).
• Gartenschlauch: Verbinden Sie den Gartenschlauch (Y) mit dem Anschluss (D) an der Vorderseite.
• Sprühlanze: Setzen Sie die Sprühlanze (B) in die Pistole (A) ein und drehen Sie sie um 90°, um sie zu verriegeln.

Bedienung

Befolgen Sie diese Schritte für einen sicheren Betrieb:

1. GFCI-Test: Stecken Sie den GFCI-Stecker ein, drücken Sie die Test-Taste (X) und dann die Reset-Taste (W). Die Leuchte muss leuchten.
2. Wasserzufuhr: Drehen Sie das Wasser vollständig auf. Verwenden Sie nur kaltes Wasser.
3. Entlüften: Betätigen Sie den Abzug der Pistole, bis ein gleichmäßiger Wasserfluss ohne Luftblasen austritt.
4. Starten: Stellen Sie den Schalter auf ON (I). Der Motor läuft nur, wenn der Abzug der Pistole gedrückt wird.

Verwendung von Reinigungsmitteln: Verwenden Sie nur zugelassene Reinigungsmittel. Zum Auftragen muss die schwarze Niederdruckdüse installiert sein. Reinigungsmittel werden nicht angesaugt, wenn die gelbe, grüne oder Turbo-Düse verwendet wird.

Wartung und Pflege

• Düsenreinigung: Reinigen Sie verstopfte Düsen regelmäßig mit einem dünnen Draht oder einer Büroklammer.
• Wasserfilter: Reinigen Sie das Sieb im Wassereinlass (M) regelmäßig, um Pumpenschäden zu vermeiden.
• Lagerung: Entleeren Sie den Reinigungsmitteltank und spülen Sie ihn mit klarem Wasser. Lassen Sie das Gerät nach dem Ausschalten kurz laufen, um Restwasser aus der Pumpe zu entfernen.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät startet nicht: Prüfen Sie, ob der GFCI-Stecker zurückgesetzt ist und der Schalter auf ON steht. Der Motor läuft nur bei gedrücktem Abzug.
• Kein Reinigungsmittel: Stellen Sie sicher, dass die schwarze Niederdruckdüse installiert ist.
• Motor stoppt: Der thermische Überlastschutz könnte ausgelöst haben. Lassen Sie den Motor 20 Minuten abkühlen.
• Leckagen: Prüfen Sie alle Anschlüsse auf festen Sitz.

Technische Daten

• Druck: 1700 PSI
• Durchfluss: 1,3 GPM
• Stromversorgung: 120 V, 13 A, 60 Hz
• Wassereinlass: 20–100 PSI, kaltes Leitungswasser
