Bedienungsanleitung für Johansson 14MM-PR07 Profiler Revolution

Wichtige Informationen aus der Anleitung

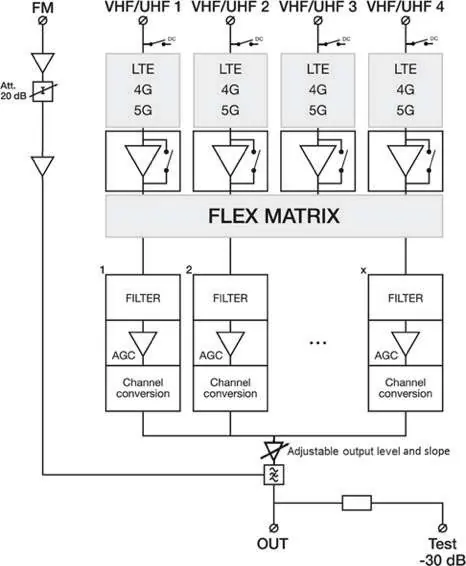

Der Johansson 14MM-PR07 Profiler Revolution ist ein programmierbarer Filterverstärker für terrestrische Signale (FM, VHF/UHF). Das Gerät optimiert Signale von mehreren Eingängen, um eine hohe Bildqualität zu gewährleisten. Für den Betrieb ist eine vertikale Wandmontage in einem gut belüfteten Raum mit mindestens 15 cm Freiraum erforderlich. Die Konfiguration erfolgt über einen Dreh-/Druckknopf am Gerät. Vor der ersten Inbetriebnahme wird empfohlen, die Regionseinstellungen über eine Reset-Prozedur zu konfigurieren.

Installation und Montage

• Montage: Montieren Sie das Modul vertikal an einer Wand. Achten Sie auf einen Mindestabstand von 15 cm um das Gerät für eine ausreichende Belüftung.
• Erdung: Schließen Sie ein Erdungskabel an die Erdungsklemme an.
• Anschlüsse: Verbinden Sie die VHF/UHF- und/oder FM-Eingänge. Schließen Sie ein Koaxialkabel an den Ausgang für die Signalverteilung an.
• Stromversorgung: Verbinden Sie das Netzkabel. Die Status-LED zeigt die DC-Stromversorgung an.

Konfiguration und Menüführung

Die Bedienung erfolgt über den Johansson Dreh-/Druckknopf:

• Menüzugriff: Drücken Sie den Knopf 2 Sekunden lang, um das Konfigurationsmenü zu öffnen.
• Navigation: Drehen Sie den Knopf, um durch die Bildschirme zu blättern.
• Bestätigung: Drücken Sie den Knopf, um eine Auswahl zu bestätigen.

Regionseinstellungen (Hard Reset): Um die korrekte Kanalplanung zu aktivieren, trennen Sie das Gerät vom Strom. Drücken und halten Sie den Knopf, während Sie das Gerät wieder mit Strom versorgen. Lassen Sie den Knopf los, wenn "RESET FINISHED" angezeigt wird. Wählen Sie anschließend die Region aus.

Eingangs- und Ausgangseinstellungen

• Eingangseinstellungen: Wählen Sie den gewünschten Eingang (FM oder VHF/UHF). Sie können Verstärkung (Gain), Vorverstärker (Pre-Ampli) und DC-Spannung (12V/24V) für externe Verstärker anpassen.
• Kanalkonfiguration: Kanäle können hinzugefügt und konvertiert werden. Achten Sie darauf, dass jeder Eingangskanal nur einem Ausgangskanal zugewiesen ist, um Bildstörungen zu vermeiden.
• Ausgangseinstellungen: Der Ausgangspegel kann zwischen 98dBµV und 118dBµV eingestellt werden. Nutzen Sie den Test-Port (-30dB) zur Qualitätskontrolle mit einem Netzwerkanalysator.

SD-Karten-Funktionen und Sicherheit

Das Gerät unterstützt SD-Karten zum Speichern oder Laden von Konfigurations-Presets. Um unbefugte Änderungen zu verhindern, kann das Gerät mit einem Sicherheitscode gesperrt werden. Wenn der Code vergessen wurde, kann der Master-Code 50 verwendet werden.

Wartung und Sicherheit

• Reinigen Sie das Gehäuse nur mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel.
• Setzen Sie das Gerät keiner Feuchtigkeit, Regen oder Spritzwasser aus.
• Decken Sie die Lüftungsöffnungen nicht ab.
• Überlassen Sie Reparaturen qualifiziertem Fachpersonal.
