Dieses Dokument dient als Installations- und Kompatibilitätsleitfaden für das SilverStone KUBLAI 07E ATX-Tower-Gehäuse. Es enthält spezifische Anweisungen zur Montage von Festplatten sowie wichtige Maßvorgaben für den Einbau von Hardwarekomponenten, um eine optimale Passform und Kühlung zu gewährleisten.

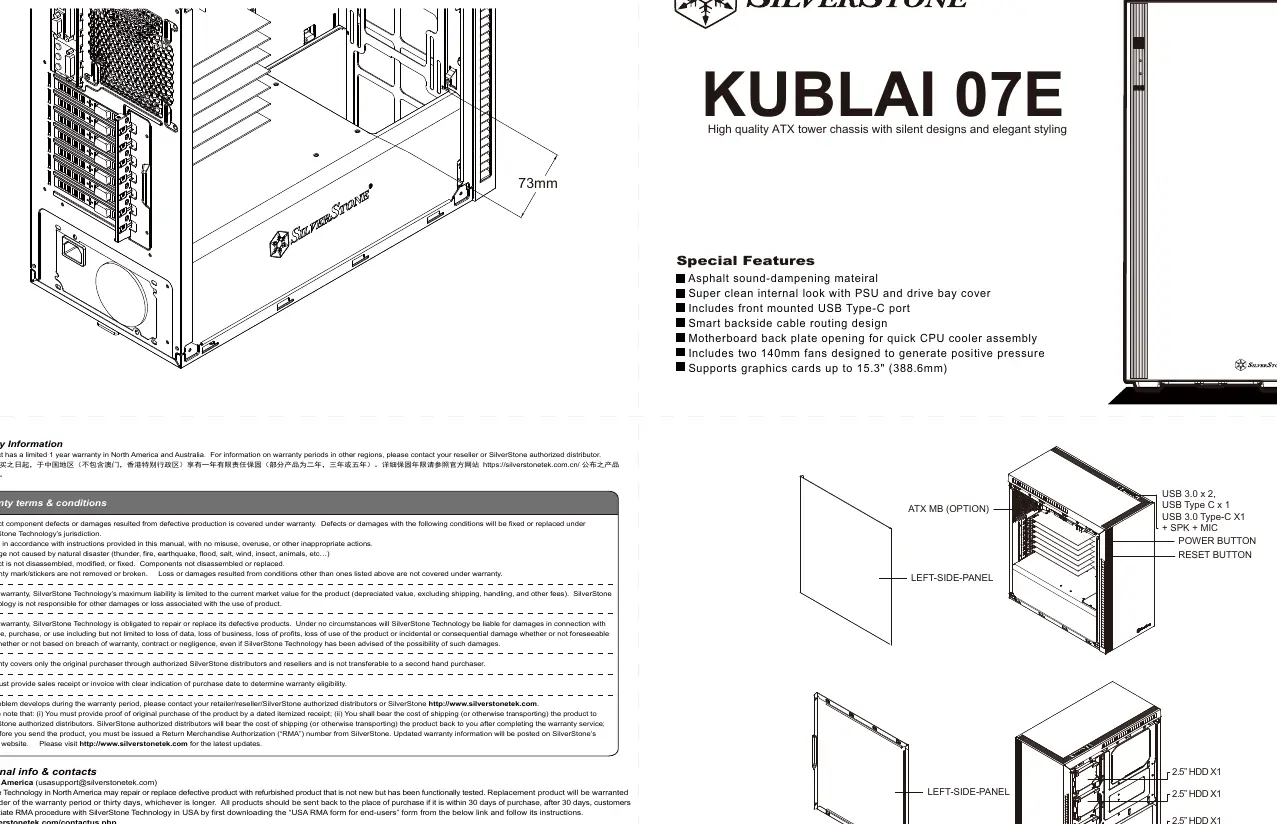

Produktübersicht und Merkmale
Das KUBLAI 07E Gehäuse zeichnet sich durch folgende Merkmale aus:
- Schalldämmendes Material für einen leisen Betrieb.
- Frontseitiger USB Type-C Anschluss.
- Optimiertes Kabelmanagement auf der Rückseite.
- Öffnung in der Mainboard-Grundplatte für einfache CPU-Kühler-Montage.
- Zwei vorinstallierte 140mm Lüfter für positiven Luftdruck.
Installation der Festplatten
Bei der Montage von Festplatten in die Einschübe ist auf die korrekte Ausrichtung zu achten:
- Legen Sie die Festplatte in den Einschub.
- Sichern Sie die Festplatte mit den mitgelieferten Schrauben.
- Wichtig: Die Befestigung des Festplatteneinschubs muss auf der gleichen Seite erfolgen, auf der sich auch der Anschluss für das Festplattenkabel befindet.
Kompatibilitätsbeschränkungen
Um eine reibungslose Installation zu gewährleisten, beachten Sie bitte die folgenden maximalen Abmessungen für Komponenten:

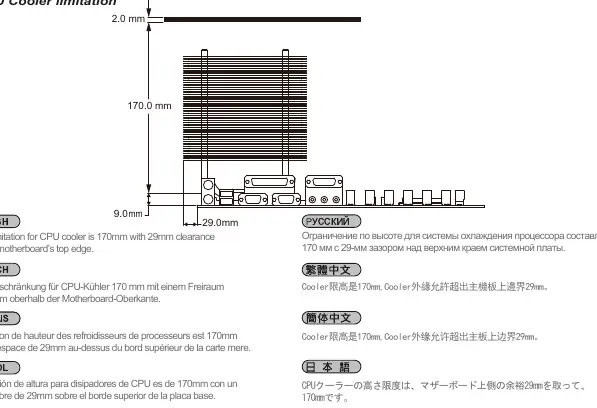

- CPU-Kühler: Maximale Höhe von 170 mm mit einem Freiraum von 29 mm über der Mainboard-Oberkante.

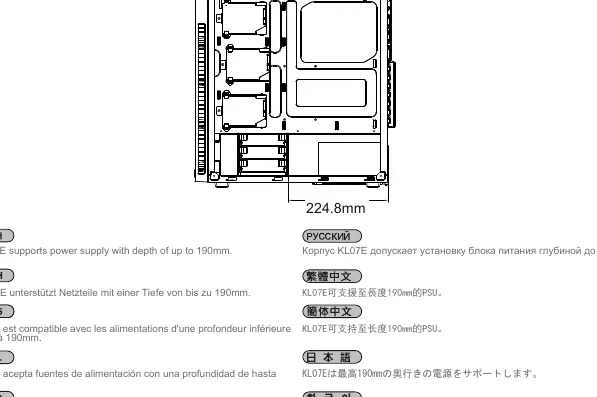

- Netzteil (PSU): Maximale Tiefe von 190 mm.

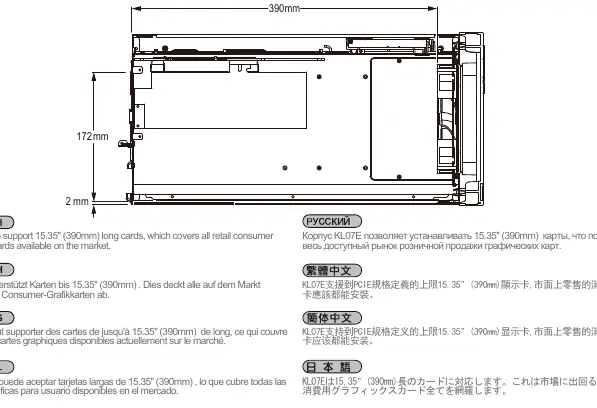

- Grafikkarten: Maximale Länge von 390 mm (15,35 Zoll).
Garantiehinweise
Das Produkt verfügt über eine eingeschränkte Garantie. Defekte, die durch unsachgemäßen Gebrauch, Naturkatastrophen oder unbefugte Modifikationen entstehen, sind von der Garantie ausgeschlossen. Für Garantiefälle ist der Kaufbeleg erforderlich. Kontaktieren Sie bei Problemen Ihren Händler oder den SilverStone-Support unter http://www.silverstonetek.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Festplatte lässt sich nicht korrekt anschließen.
Stellen Sie sicher, dass der Festplatteneinschub so montiert ist, dass die Anschlussseite der Festplatte korrekt positioniert ist.
Komponenten passen nicht in das Gehäuse.
Überprüfen Sie, ob Ihre Hardware die maximalen Maße überschreitet: CPU-Kühler (170mm), Netzteil (190mm), Grafikkarte (390mm).
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass Ihr Mainboard-Format mit dem Gehäuse kompatibel ist.
- Prüfen Sie die Abmessungen Ihres CPU-Kühlers vor dem Einbau.
- Stellen Sie sicher, dass das Netzteil eine Tiefe von 190mm nicht überschreitet.
Technische Daten in der Praxis
- CPU-Kühler-Höhe
- Maximal 170mm Höhe zulässig, mit 29mm Freiraum über dem Mainboard.
- Netzteil-Tiefe
- Das Gehäuse unterstützt Netzteile bis zu einer Tiefe von 190mm.
- Grafikkarten-Länge
- Unterstützt Karten bis zu 390mm (15,35 Zoll).
Abbildungen und Diagramme
- HDD-Montage: Zeigt die korrekte Ausrichtung der Festplatte im Einschub.
- Komponenten-Limits: Grafische Darstellung der maximalen Einbaumaße für Kühler, Netzteil und GPU.
Modellkompatibilität
- Das Gehäuse ist für ATX-Mainboards ausgelegt.
- Unterstützt alle gängigen Consumer-Grafikkarten bis 390mm Länge.
