Bedienungsanleitung für SIIG 04-136A HDMI Over IP Extender

Wichtige Informationen aus der Anleitung

Der SIIG 04-136A HDMI Over IP Extender ermöglicht die Übertragung von Full-HD-Signalen (1080p 60Hz) über Entfernungen von bis zu 120 Metern mittels CAT6-Kabel. Für eine optimale Leistung und Zuverlässigkeit wird die Verwendung von dedizierten IGMP-Gigabit-Ethernet-Switches dringend empfohlen. Stellen Sie sicher, dass Sender (TX) und Empfänger (RX) vor der Installation nicht vertauscht werden und jeder Sender eine eindeutige Kanal-ID besitzt, um Systemstörungen zu vermeiden.

Produktmerkmale und Lieferumfang

Das System unterstützt eine skalierbare Matrix-Konfiguration von bis zu 100 Eingängen auf eine unbegrenzte Anzahl von Ausgängen. Zum Lieferumfang gehören:

• Sender- und Empfängereinheit
• IR-Blaster- und Empfänger-Verlängerungskabel
• Zwei 5V/2A Netzteile
• Fernbedienung
• Zwei 3-Pin-Phoenix-Anschlüsse
• Wandmontage-Set

Anschluss und Layout

Die Geräte verfügen über eine IR-Schnittstelle zur Fernsteuerung, eine LED-Statusanzeige für Strom, Daten und Link sowie einen Reset-Knopf. Der Sender wird mit der HDMI-Quelle verbunden, der Empfänger mit dem Anzeigegerät. Die Verbindung zwischen den Einheiten erfolgt über den RJ45-Port mittels CAT5e/6-Kabel.

Netzwerkkonfiguration

Die Standard-IP-Adressen sind 192.168.1.238 für den Sender und 192.168.1.239 für den Empfänger. In DHCP-fähigen Netzwerken werden die Adressen automatisch zugewiesen. Bei manueller Konfiguration oder Problemen mit der Zuweisung kann das Gerät durch kurzes Trennen vom Netzwerk und Betätigen der Reset-Taste auf die Standardeinstellungen zurückgesetzt werden.

Software-Steuerung

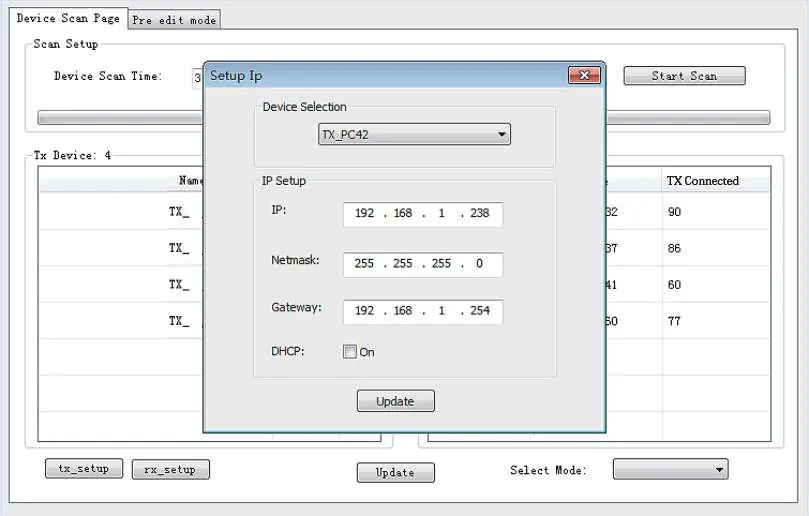

Die HDBitT E-Matrix Control Center Software (nur Windows) ermöglicht die Verwaltung der Geräte. Über die Software können IP-Adressen angepasst, Gerätenamen vergeben, Device-IDs zugewiesen und Betriebsmodi für eine schnelle Umschaltung zwischen verschiedenen Eingangs- und Ausgangskonfigurationen erstellt werden.

IR-Steuerung

Die IR-Blaster-Verlängerung sollte am Sender angeschlossen und in der Nähe des IR-Empfängers des Quellgeräts platziert werden. Die Fernbedienung dient zur Auswahl der TX-ID am Sender und der TX-Connected-ID am Empfänger, um eine erfolgreiche Kopplung zu gewährleisten.
